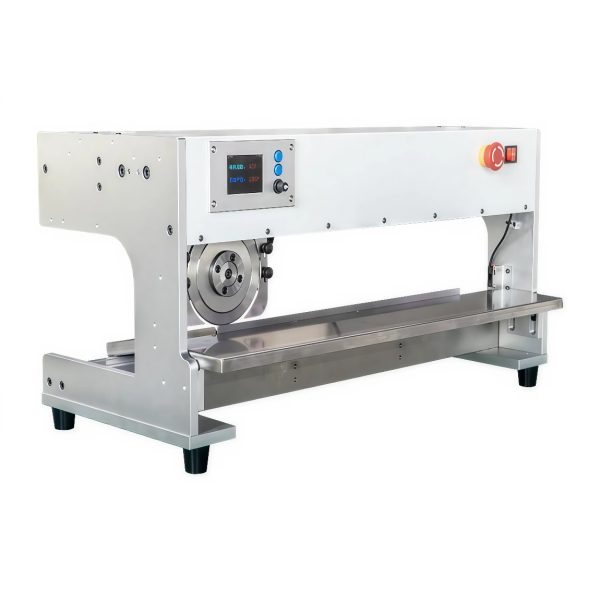

ASC-508 Станок для резки печатных плат 360 или 500мм

Наличие:

Доступно для предзаказа


Особенности

  • Максимальная длина реза: 360 мм, толщина ПП: 0,2-3,0 мм.
  • Толщина между V-образными канавками: 0,25–2,0 мм.
  • Руководство станка на русском языке
  • Благодаря полностью независимой разработке и управлению микрокомпьютерным процессом машина очень точна и стабильна. Станок может отрезать кусок печатной платы длиной от 0 до 360 мм с помощью одного реза.
  • Скорость подачи регулируется в пределах 500 мм/с и 300 мм/с. Если скорость достаточно высокая, качество улучшается, так как печатная плата режется без заусенцев и грубой кромки.
  • Расстояние подачи ножевого колеса составляет от 0 до 360 мм (длину инструмента можно настроить). Высота ножевого колеса регулируется от 0 до 2 мм, чтобы оно подходило для печатных плат различной толщины и глубины канавки V-CUT. Высота рабочей станции регулируется от 0 до 50 мм.
  • Точка вперед и остановка может быть установлена в соответствии с длиной куска платы при подаче, также можно вручную выставить точку остановки движения круглого ножа.
  • Диапазон ширины печатной платы неограничен.

Доступно для предзаказа

Станок для резки печатных плат с круговым лезвием ASC-508 предназначен для резки печатных плат. Когда массив печатных плат разделяется после пайки, его компоненты и схема могут быть повреждены из-за внутренних напряжений.
Принцип действия: плата, располагается на лезвии нижнего ножа по линии скрайбирования, после опускания дискового ножа, заготовка разрезается. Станок ASC-508 разрезает печатные платы движущимся лезвием, что может уменьшить внутреннее напряжение, возникающее во время сдвига, и избежать трещин в местах припоя и разрушения компонентов. ASC-508  использует круглое лезвие (вверху) и ленточное лезвие (внизу).
Подходит для разнообразных стекловолоконных плат, плат FR-4, алюминиевых плат и т. д., особенно для печатных плат с компонентами на обеих сторонах.
Опции

  • Можно выбрать ограничивающее устройство и зажим (за дополнительную плату) для печатной платы разного размера, чтобы повысить эффективность.
  • Конвейер может быть добавлен в качестве опции, который используется для удобного перемещения печатных плат после выполнения сдвига.

Модель ASC-508-360 мм ASC-508-500 мм ASC-509 (с ленточным конвейером)
Размер конвейерной ленты нет 1040x142x127 мм
Макс. ширина печатной платы 360 мм 500 мм 360 мм
Макс. длина печатной платы не ограничена
Скорость резки 300, 500 мм/с
Толщина резки 0,2-2 мм (Толщина ПП)
Размер круглого ножа Дисковый нож: Ø 125×30× 3
Лезвие направляющее 360x45x6 мм 500x45x6 мм 360x45x6 мм
Материал ножа SHD61 импортная быстрорежущая сталь, могут снова работать после заточки
Напряжение 220В / 60 Гц (110 В / 50 Гц)
Мощность 200 Вт
Материал ПП стеклопластик, плита FR-4, алюминиевая плита
Высота платформы (диапазон регулирования) 17-93 мм относительно
Высота компонента на верхней стороне ПП 0- 35 мм (расстояние между компонентом и V-образным пазом ≧ 3 мм)
Высота компонента на нижней стороне ПП 0- 74 мм (расстояние между компонентом и V-образным пазом ≧ 25 мм)
Управление Ручное или управляемая микрокомпьютером, с функцией счетчика.
Габаритные размеры (ДxШxВ) 620x370x410 мм 780x370x410 мм 9000x400x430 мм
Размеры упаковки (ДxШxВ) 700x400x400 мм 800x400x400 мм мм 780x400x550 мм + размер упаковки конвейерной ленты: 1090x192x177 мм
Вес Нетто/Брутто 31/68 Кг 32/75 Кг 45/65 + 11,3/13 кг
