Станки для намотки проводов

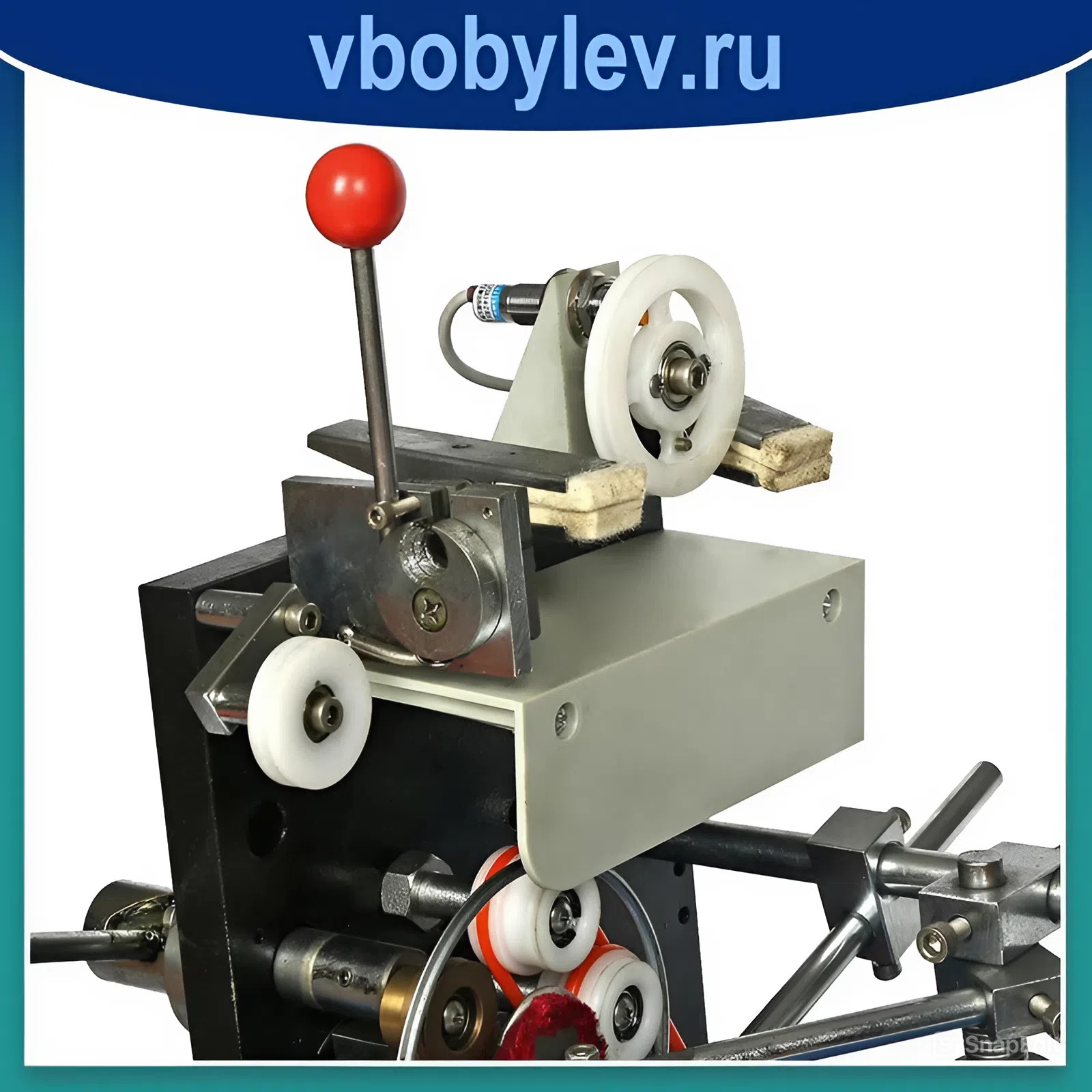

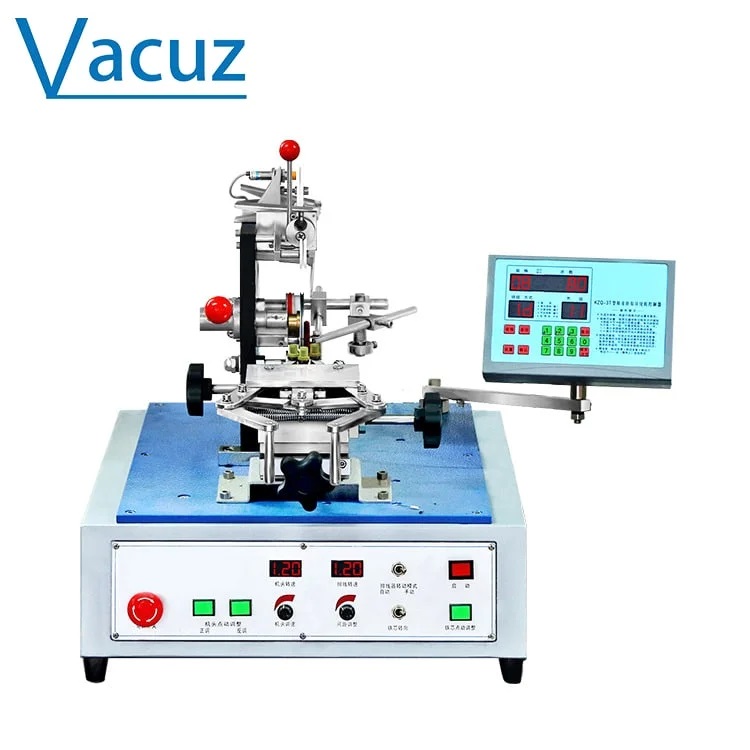

Vacuz Va-07 станок для намотки тороидальных трансформаторов малого и среднего размера
Наличие:
Доступно для предзаказа
Особенности
- Применимый диаметр проволоки – φ0.05―0.20 мм
- Мин. внутренний диаметр конечной катушки – φ7 мм
- Макс. наружный диаметр конечной катушки – φ60 мм
- Макс. конечная высота трансформатора – 15 мм
- Стабильное тяговое усилие, малый внутренний диаметр, высокая скорость намотки, отсутствие повреждений провода.
- Станок подходит для намотки тороидальных трансформаторов с малым диаметром и большим количеством витков, таких как первичная и вторичная обмотки небольших тороидальных трансформаторов, первичные обмотки тороидальных трансформаторов большой мощности и катушки трансформатора.
- Кольцо для хранения провода разной ширины можно заменить на одну и ту же модель, чтобы соответствовать емкости хранения проволоки и полному внутреннему диаметру изделий разных размеров, а диапазон применения шире.
Доступно для предзаказа

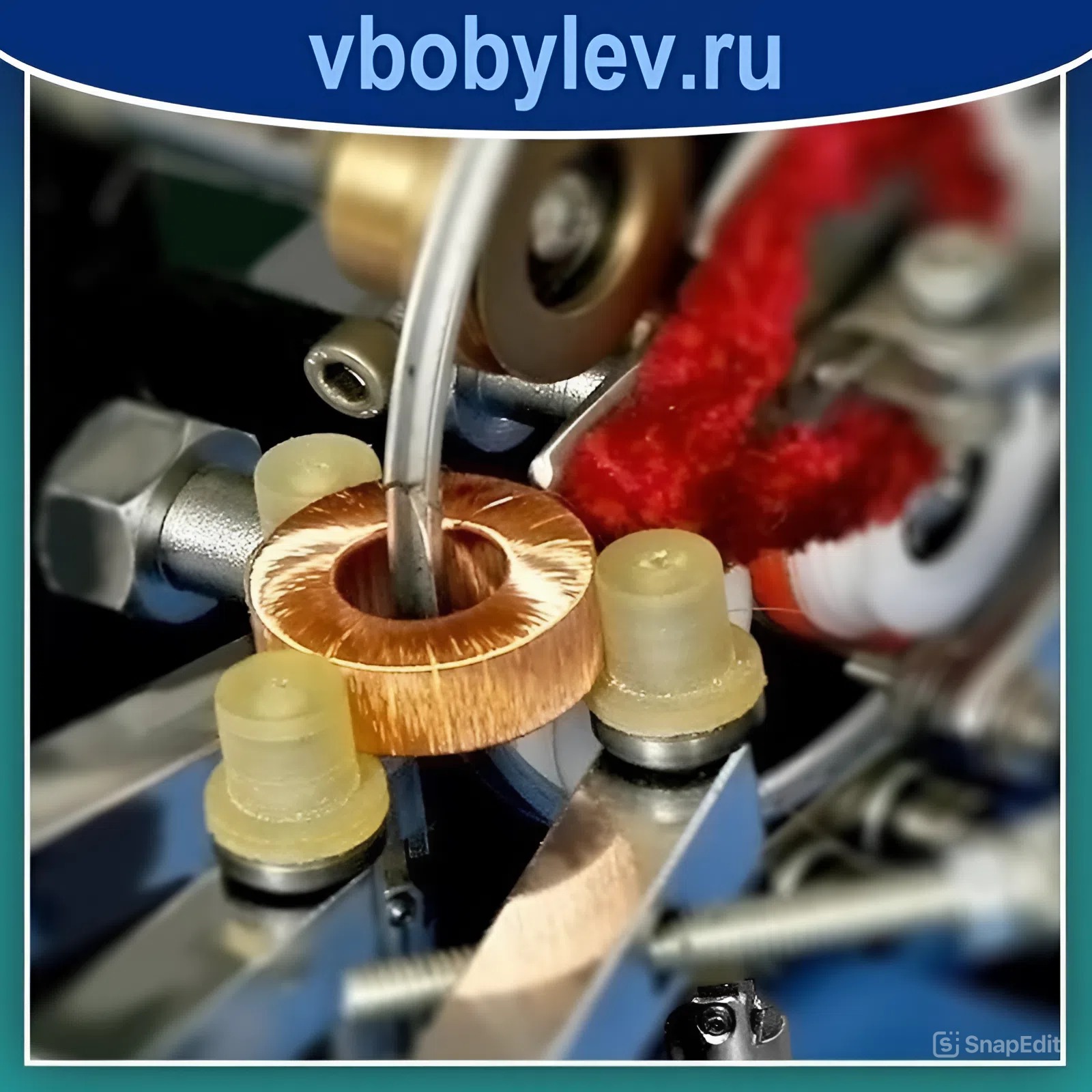

Vacuz Va-07 станок для намотки тороидальных трансформаторов малого и среднего размера предназначен для намотки индуктора с тороидальной катушкой. Оптимально для катушек малого и среднего размера, гибкая настройка, идеальна для быстрой настройки и небольших партий.

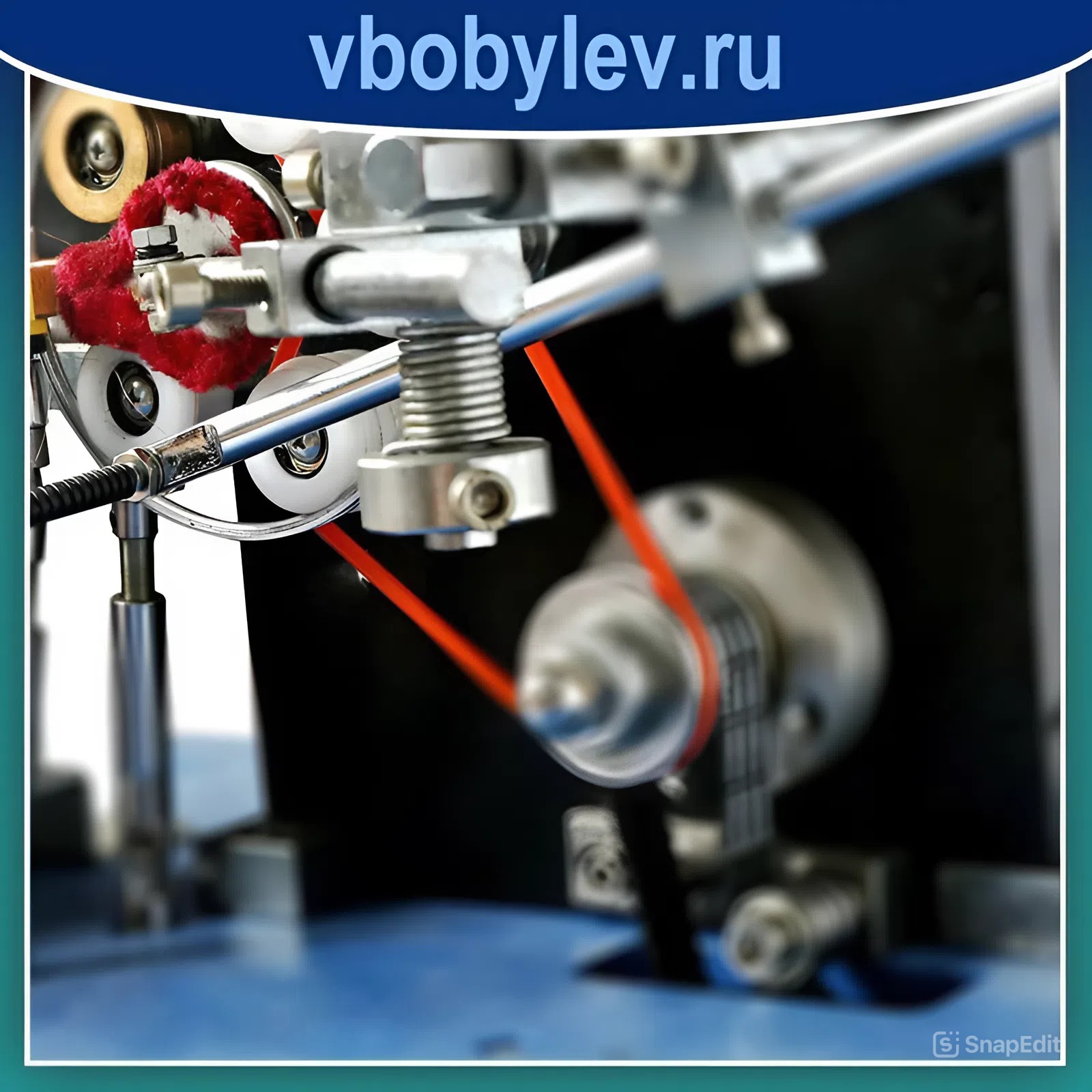

В этом устройстве используется компьютерная система управления ЧПУ для точного определения местоположения шпинделя с помощью декодирования CPLD и измерения скорости. Станок оснащен шаговым двигателем с прерывателем постоянного тока для управления проводкой.

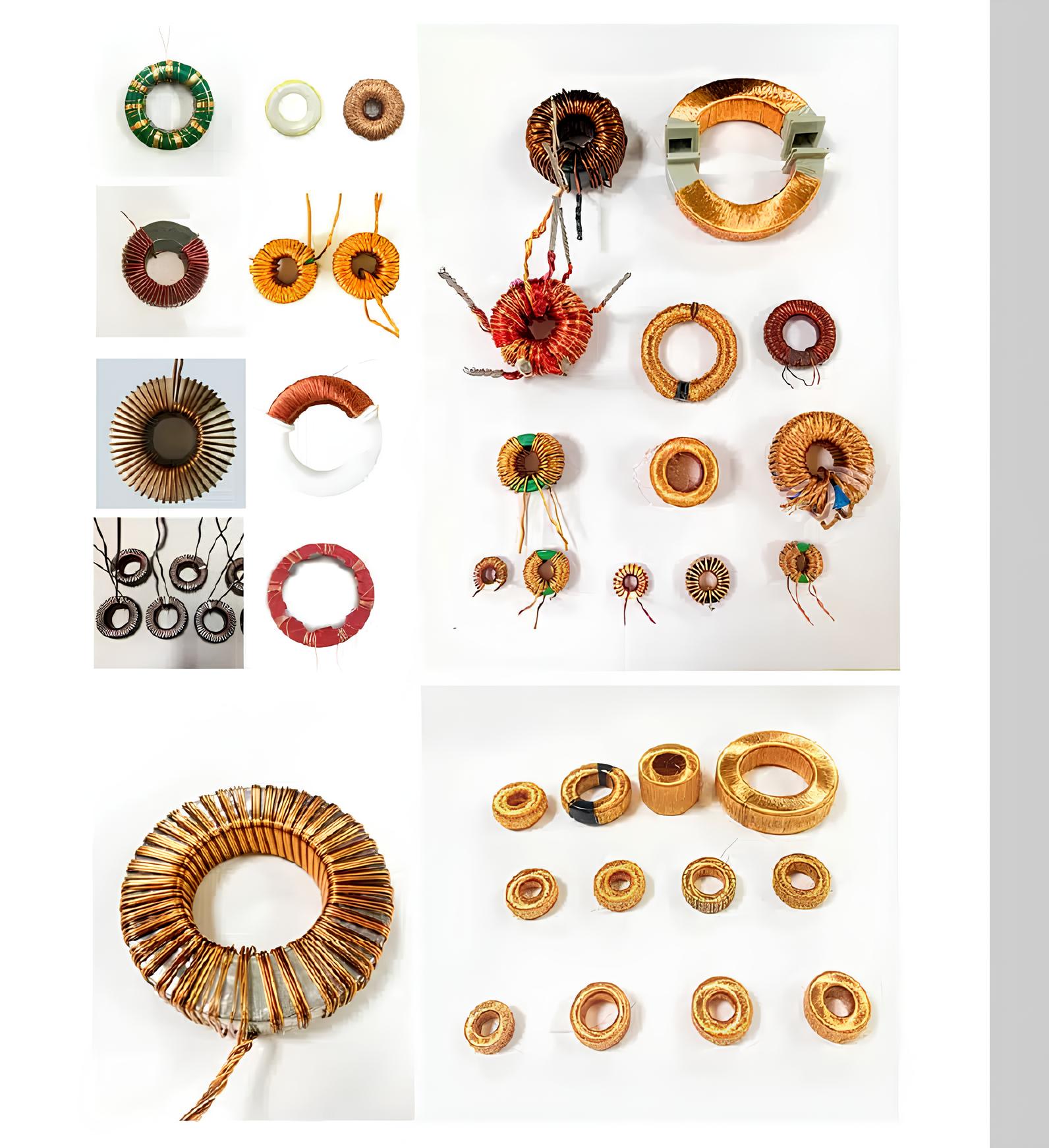

Область применения:
- высокочастотный тороидальный индуктор,
- дроссель в выключенном состоянии,
- дроссель с дифференциальным режимом.
Руководство станка на русском языке с видео уроками
| Модель | Vacuz Va-07 станок для намотки тороидальных трансформаторов |
|---|---|
| Применимый диаметр проволоки | φ0.05―0.20 мм |
| Мин. внутренний диаметр конечной катушки | φ7 мм |
| Макс. наружный диаметр конечной катушки | φ60 мм |
| Макс. конечная высота трансформатора | 15 мм |
| Намоточная головка | Боковой раздвижной тип |
| Разбрасывающий двигатель | Шаговый двигатель 24 В |
| Мощность бесщеточного двигателя обмотки | 600 Вт |
| Расстояние между проводами | Пропорциональная связь (шаговый двигатель) |
| Кол-во памяти программ намотки | 29 программ |
| Скорость намотки провода | 1000 об/мин |
| Источник питания | 220 В переменного тока, 50/60 Гц |
| Габаритные размеры (ДxШxВ) | 550x500x580 мм |
| Размеры упаковки (ДxШxВ) | 850x450x700 мм |
| Вес Нетто/Брутто | 53/90 Кг |
