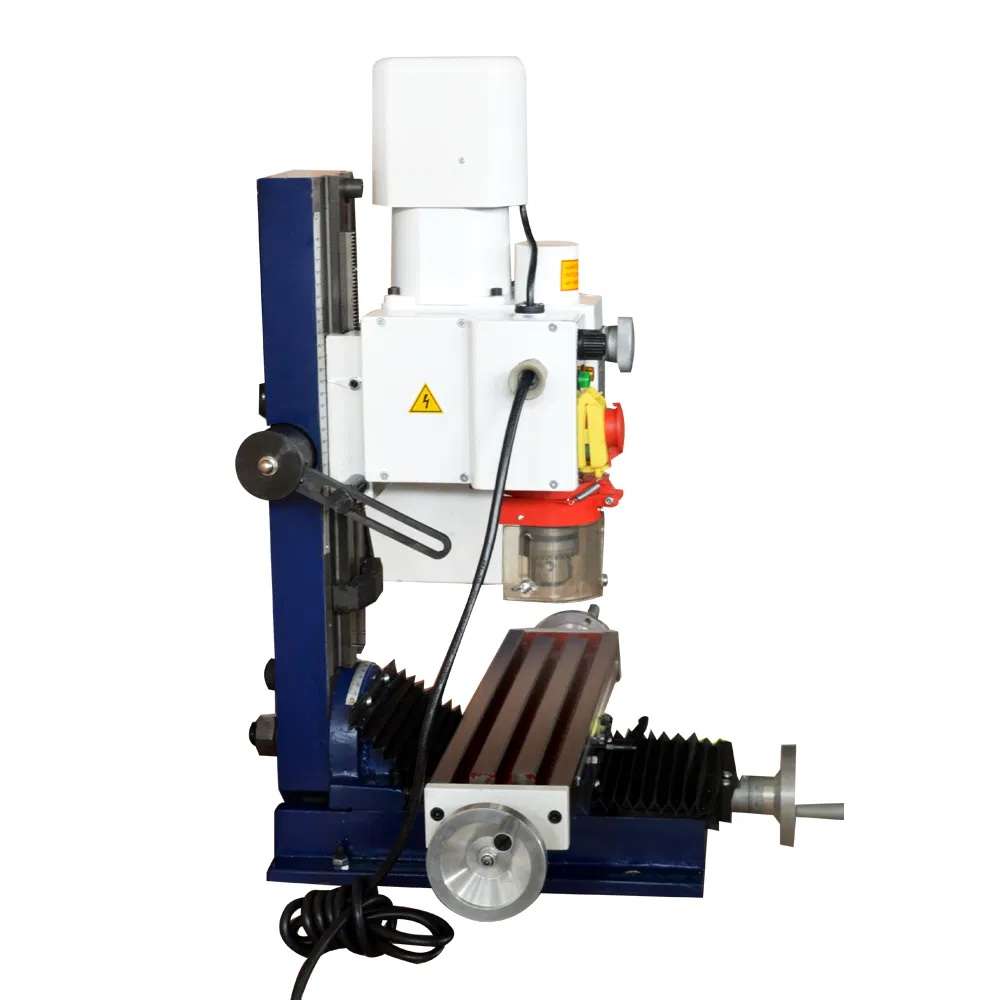

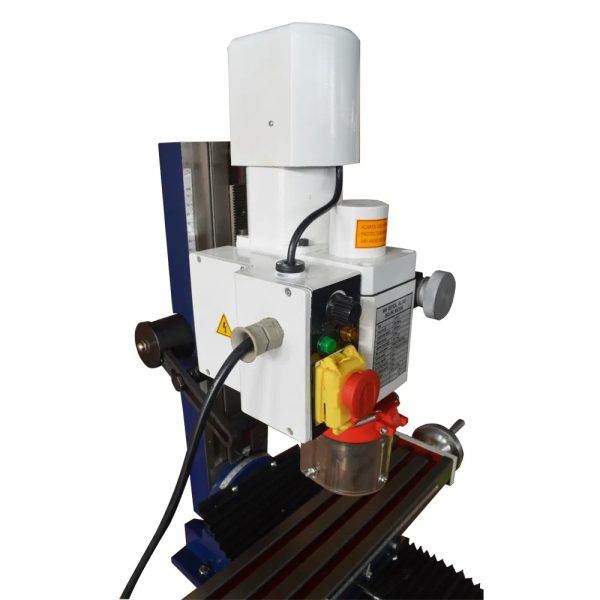

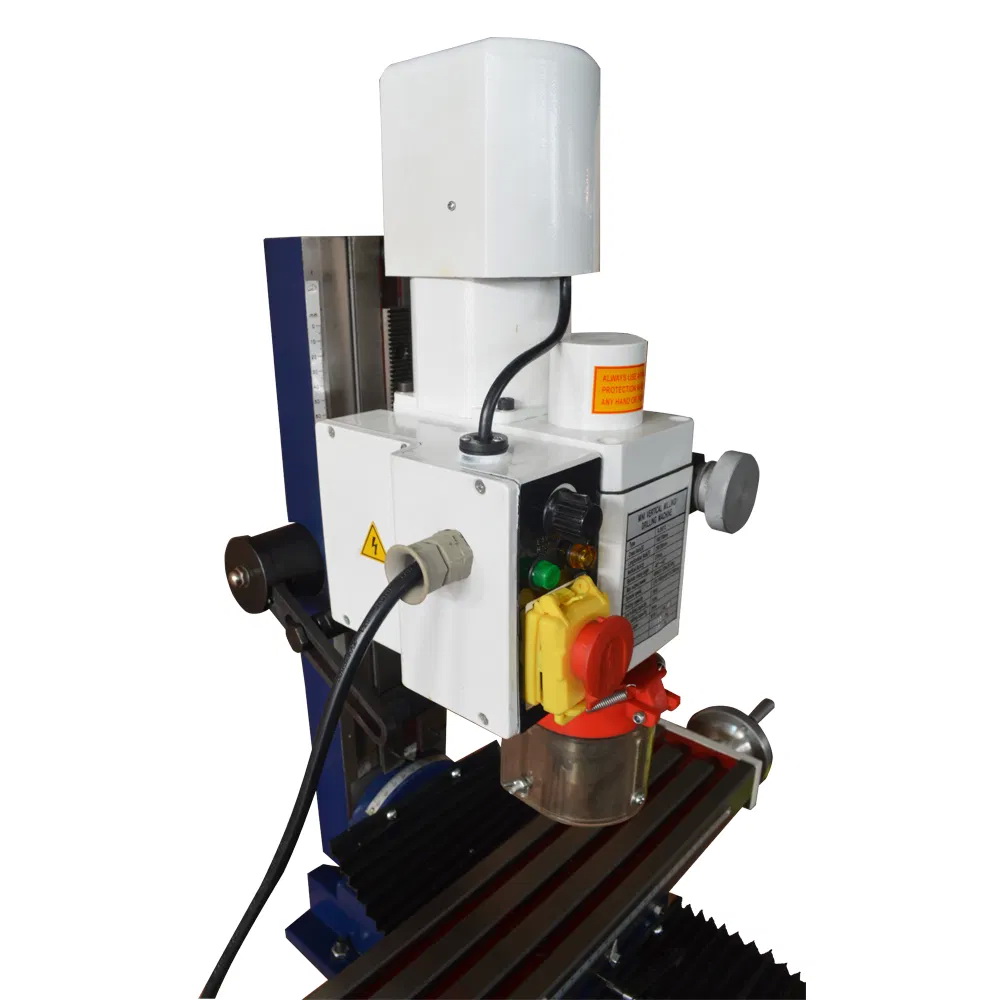

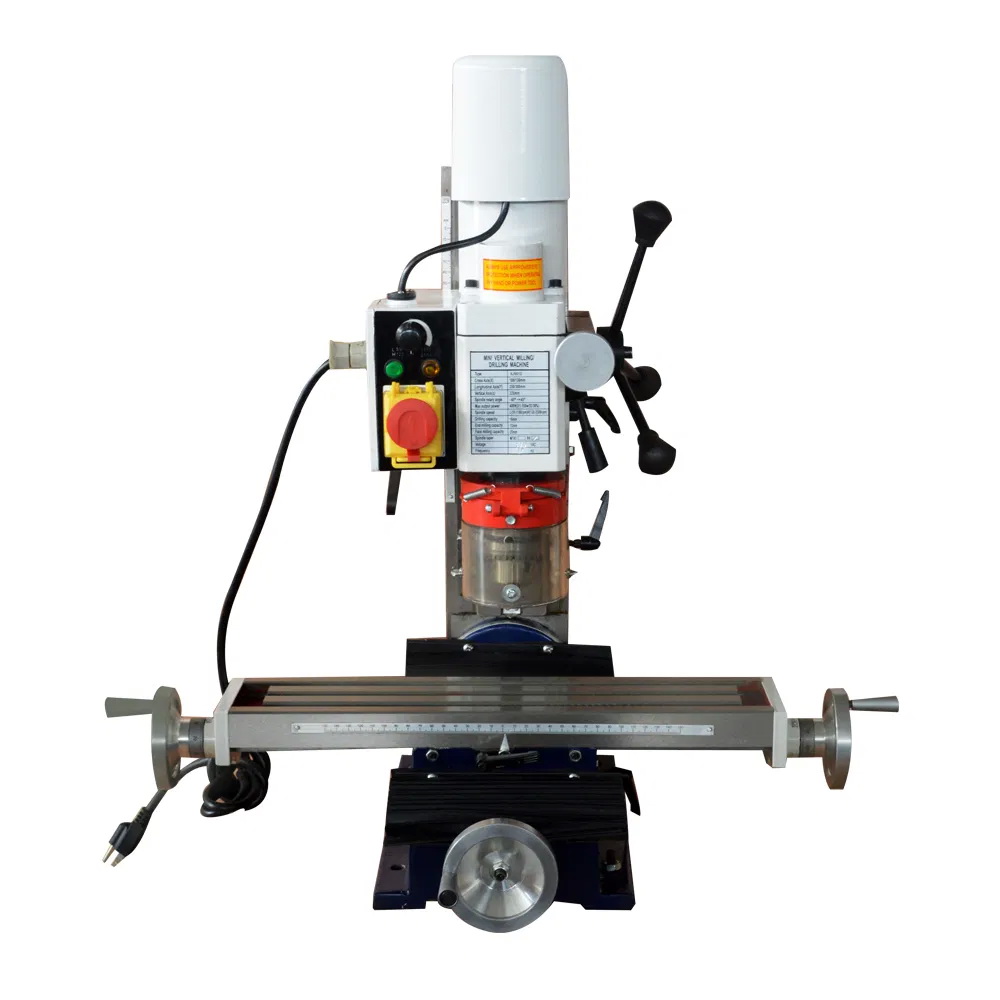

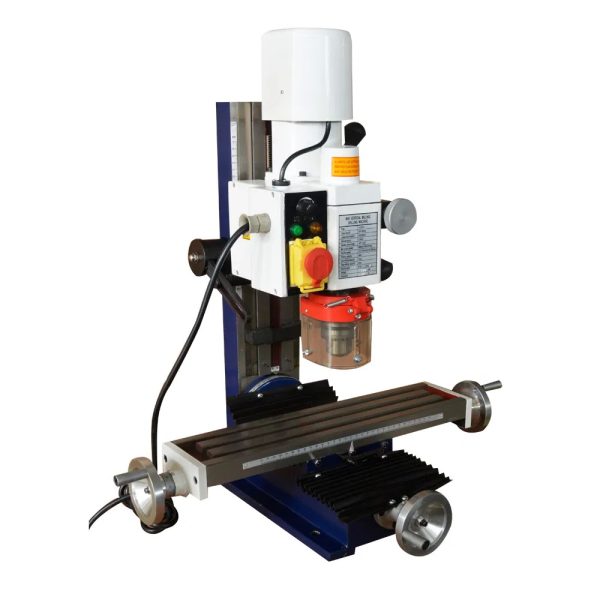

BHC13V фрезерный станок


Особенности

  • Высокая жесткость конструкции станка.

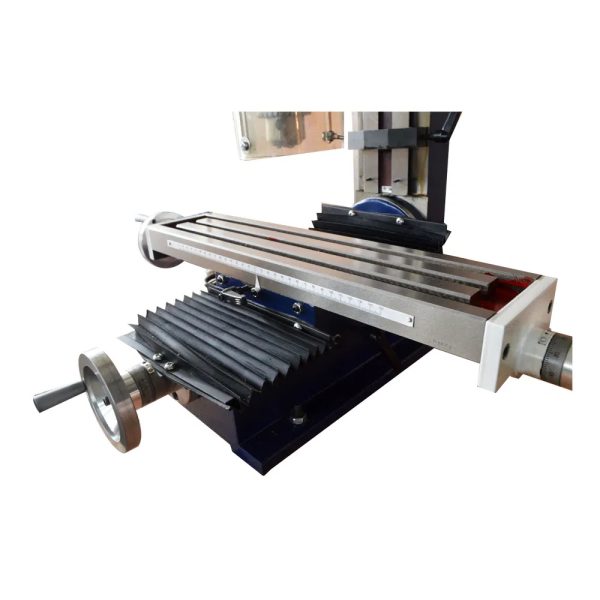

  • Размер рабочего стола – 460×112 мм.
  • Макс. диаметр сверления 16 мм.
  • Точность сверления – 0,2 мм.
  • Макс. размер торцовой фрезы 30 мм.
  • Угол поворота фрезерной головки -45°~+45°.
  • Мощность двигателя 550 Вт.
  • Радиальное биение шпинделя:
    • на конце шпинделя – 0,02 мм;.
    • на длине 50 мм -0,04 мм;.

    .

  • Параллельность движения стола:
    • в продольном направлении – 0,04 мм / на длине 80 мм;.
    • в поперечном направлении -0,05 мм / на длине 100 мм;.

    .

  • Регулирование скорости.
  • Высокая и низкая скорость передачи.
  • Отличное позиционирование заготовки.
  • Высокая точность точной регулировки.
  • Прозрачный защитный экран.
  • Аварийный выключатель.

5,137,500

Фрезерный станок BHC13V оснащен коллекторным электродвигателем постоянного тока с частотным регулятором, который регулирует скорость вращения шпинделя от 50 до 2500 об/мин. При повышении частоты вращения двигателя предельно допустимая мощность сохраняется постоянной во всем диапазоне частот вращения.
Фрезерный станок BHC13V может использоваться для обработки дерева, пластика, чугуна, алюминия, стали 45, нержавеющей стали и других цветных металлов.
BHC13V используется как в небольших мастерских, так и на крупных предприятиях.

Стандартная оснастка

  • Патрон сверлильный В16/3–16 – 1 шт.
  • Оправка для сверлильного патрона MK III/B16– 1 шт.
  • Инструментальный болт (штревель) – 1 шт.
  • Стопор шпинделя – 1 шт.
  • Масленка – 1 шт.
  • Ручка для штурвала перемещения стола – 2 шт.
  • Сухарь для «Т» – образного паза стола – 4 шт.
  • Предохранитель 5 А. – 1 шт.
  • Болт М8х45 – 4 шт.
  • Гайка М8 – 4 шт.

Инструмент к станку

  • Ключ сверлильного патрона – 1 шт.
  • Ключ торцевой шестигранный 2; 2,5;3;4;5;6;8 – 7 шт.
  • Ключ гаечный 13 х 16, 8 х 10- 2 шт.
  • Ключ гаечный 36 – 1 шт.
  • Ключ радиусный 45 х 52 – 1 шт.









Модель BHC13V фрезерный станок
Макс. диаметр сверления 16 мм
Макс. размер торцовой фрезы 30 мм
Макс. размер концевой фрезы 13 мм
Ход шпинделя 180 мм
Макс. продольный ход рабочего стола 300 мм
Макс. горизонтальный ход рабочего стола 130 мм
Угол поворота фрезерной головки -45°~+45°
Размер рабочего стола 460×112 мм
Мощность двигателя 550 Вт
Расстояние от торца шпинделя до поверхности стола 220 мм
Конус шпинделя MT3
Диапазон частоты вращения шпинделя 50-2500 об/мин
Размеры упаковки (Д×Ш×В) 640×565×720 мм
Вес Нетто/Брутто 62/80 Кг
