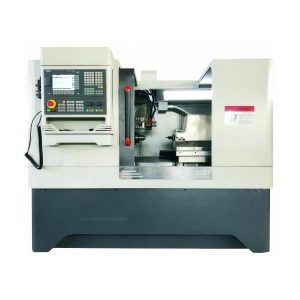

CK280, CK320, CK360 токарный станок с ЧПУ, р-ры заготовки до φ360×600 мм.

Наличие:

Доступно для предзаказа


Особенности

  • Система управления SINUMERIK 808D или GSK928TD
  • Размеры заготовки – до Φ360×600 мм.
  • 4-х позиционный резцедержатель.
  • Система охлаждения.
  • Независимый шпиндель изготовлен с высокой точностью, имеет низкий уровень шума.
  • Чтобы обрабатывать детали с высокой скоростью и точностью, шпиндель покоится на впрецизионных подшипниках.
  • Шариковый винт изготовлен с высокой точностью что позволяет достигать точности  позиционирования 0.01 мм и повторяемости  позиционирования 0.005 мм.
  • Цельная станина обладает высокой жёсткостью благодаря жесткости чугуна, из которого она выполнена.
  • Закаленные высокой частотой направляющие, обладают высокой твёрдостью и износостойкостью.
  • Преобразователи частоты позволяют бесступенчато регулировать скорость.
  • Интегрированная автоматическая смазка контролирует плавную работу всех движущих частей станка.

Токарные станки с ЧПУ CK280, CK320, CK360 имеют небольшой размер, мощный двигатель, что позволяет обрабатывать детали до Φ360×600 мм. Станок создан для обработки таких материалов, как мягкий металл (латунь, бронза, медь и алюминий), инженерные пластики.
На станке установлен 4-х позиционный резцедержатель. Управляется работа станка системой  GSK980TB3.
Токарные станки с ЧПУ CK280, CK320, CK360 имеет Европейский сертификат CE.
Удобный пульт управления. Высокая точность и высокая скорость обработки.

Стандартная оснастка

  • Система управления SINUMERIK 808D или GSK928TDL
  • 3-х кулачковый патрон
  • Электрическая вертикальная 4-х позиционная револьверная головка
  • Лампа освещения рабочего места
  • Система охлаждения – СОЖ
  • Стандартная защитная крышка
  • Защитный кожух ходового винта
  • Неподвижный центр MT3
  • Центр вращающийся на конус MT3
  • Переходная втулка центра (MT4/3)
  • Маслёнка
  • Набор гаечных ключей
  • Ящик для инструментов
  • Руководство по эксплуатации

Дополнительно

  • Система управления SIEMENS 808D
  • Цельный гидравлический зажимной патрон
  • Полый гидравлический патрон
  • Центр вращающийся прецизионный
Артикул: Н/Д Категория: Метки: , , ,
Выберите нужную модель

CK280, CK320, CK360

Модель CK280 CK320 CK360
Обработка Макс. диаметр обработки над станиной φ280 мм φ320 мм φ360 мм
Макс. диаметр обработки над поперечными направляющими φ150 мм φ180 мм φ200 мм
Расстояние между центрами 500 мм 600 мм
Ширина станины 155 мм 186 мм 330 мм
Передняя бабка Диаметр сквозного отверстия в шпинделе 28 мм 40 мм 52 мм
Торец шпинделя ISO-D4 ISO-A2-4 ISO-A2-5
Конус шпинделя MT4 MT5
Число ступеней скорости шпинделя Изменяемая скорость
Диапазон частоты вращения шпинделя 100-3000 об/мин 200-2500 об/мин 150-2500 об/мин
Суппорт Ускоренная подача по осям X/Z 2/3 м/мин 4/6 м/мин 4/6 м/мин
Макс. ход по осям X/Z 125/350 мм 168/500 мм 186/525 мм
Кол-во резцов 4 4/6
Сечение державки 14×14 мм2 16×16 мм2 20×20 мм2
Точность обработки Точность позиционирования 0.01 мм
Повторяемость позиционирования 0.005 мм
Мин. настройки обработки детали 0.001 мм
Задняя бабка φ втулки задней бабки 40 мм 45 мм 65 мм
Конус пиноли задней бабки MT3 MT4
Ход пиноли задней бабки 50 мм 100 мм 120 мм
Двигатель Мощность двигателя привода 2 кВт 3 кВт 4 кВт
Двигатель насоса СОЖ 40 Вт 90 Вт
Размеры упаковки (ДxШxВ) 1250x880x1500 мм 1900x1500x1850 мм 2000x1500x1900 мм
Вес Нетто/Брутто 285/355 Кг 950/1150 Кг 1400/1650 Кг
