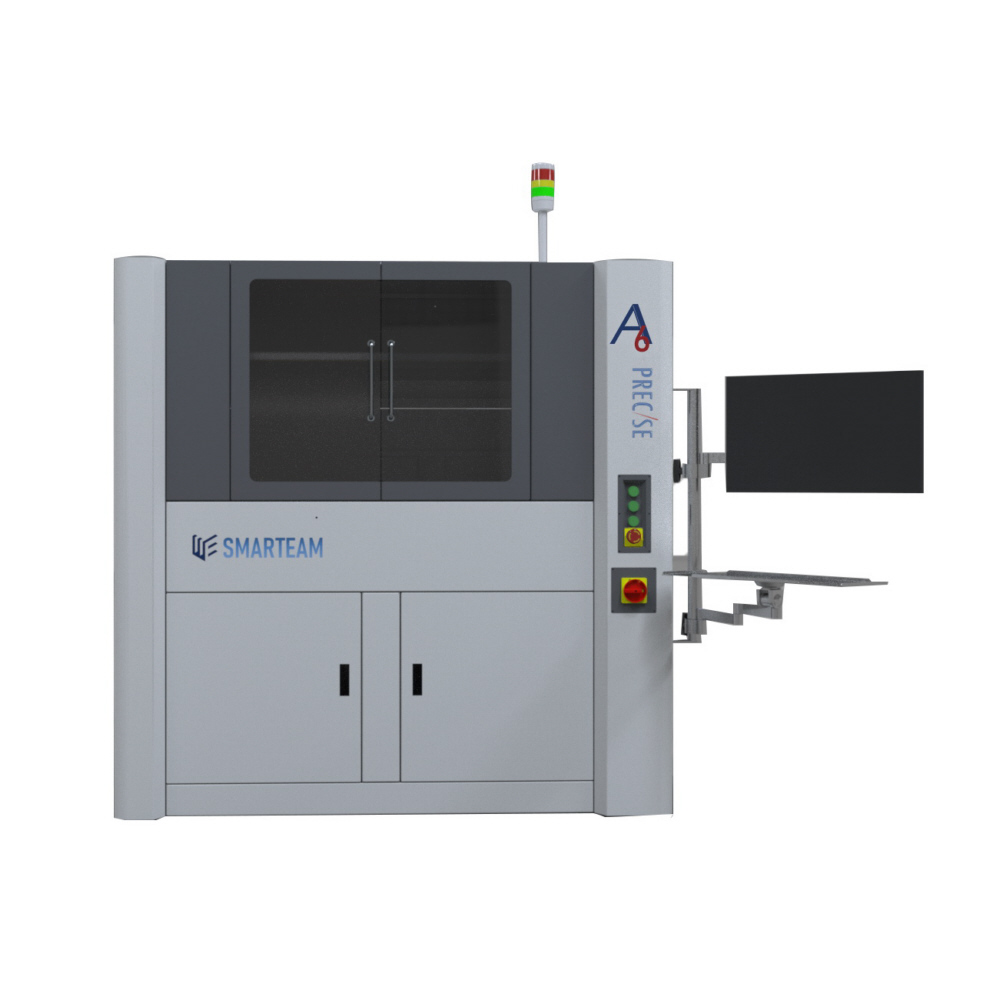

A4 машина для тестирования печатных плат с помощью зонда
A4 машина для тестирования печатных плат с помощью зонда
A4 машина для тестирования печатных плат с помощью зонда

A4 машина для тестирования печатных плат с помощью зонда

Наличие:

Доступно для предзаказа

Особенности:

  • A4 машина для тестирования печатных плат с помощью зонда
  • Средняя скорость теста O/S увеличивается более чем на 30%
  • Средняя эффективность теста низкого сопротивления и чистого сопротивления увеличивается более чем на 50%
  • Макс. размеры платы для тестирования – 600*500 мм
  • Объекты испытаний
      • R-класс сопротивления
      • C- Класс конденсатора
      • L-Класс индуктивности
      • D-класс
      • Q-триод
      • IC-класс интегральных схем
      • Класс ОС-Вкл/Выкл
      • PO-Активный класс устройств
      • CD-Классы, определяемые пользователем

Доступно для предзаказа

A4 машина для тестирования печатных плат с помощью зонда. Машина для тестирования печатных плат с помощью зонда (flying probe tester) используется для проверки качества сборки печатных плат и обнаружения различных дефектов, таких как обрывы и короткие замыкания. Она также может использоваться для измерения сопротивления, емкости и других параметров компонентов.

Поэтому тестирование печатной платы имеет решающее значение для устранения проблем до того, как плата будет передана на стадию производства.
Применение:

  • SMT-сборка
  • Опытное производство, ассортимент продукции
  • OEM-производство прототипов
  • Военные и научно-исследовательские институты НИОКР
Категория:
Модель A4 машина для тестирования печатных плат с помощью зонда
Механические параметры
Макс. размеры платы для тестирования 600*500 мм
Мин. проверяемое устройство 01005
Толщина платы 0,5-5 мм
Мин. проверяемая площадка 0,1 мм
Мин. проверяемый шаг 0,1 мм
Кол-во зондов 4 зонда
Загрузка ПП Ручная
Подключение Автоматическое
Объекты испытаний R-класс сопротивления
C- Класс конденсатора
L-Класс индуктивности
D-класс
Q-триод
IC-класс интегральных схем
Класс ОС-Вкл/Выкл
PO-Активный класс устройств
CD-Классы, определяемые пользователем
Рабочая среда
Требование к питанию одна фаза ac220v; 50/60hz
Мощность около 2 кВт
Давление воздуха 0.3-0.8 мПа
Требование к температуре 20℃ -26℃ относительная влажность 40-60%
Габаритные размеры (ДxШxВ) 1630*760*1920 мм
Вес Нетто/Брутто 500/600 кг
