ATS-12 автоматический сверлильный и гайконарезной станок M5-M12

Наличие:

Доступно для предзаказа


Особенности

  • Станок нарезает резьбу на гайки различных размеров, включая крепёж особой формы.
  • Серводвигатель 0.75 кВт
  • В части управления используется сенсорный экран
  • Диапазон нарезаемой резьбы – M5-M12
  • Наличие инвертора позволяет регулировать скорость и соответственно изменять производительность оборудования.
  • Оборудование нарезает резьбу на гайки специального назначения.
  • Подача крепежа осуществляется вибрационным устройством.

Доступно для предзаказа

Гайконарезной станок применяется для производства многих видов гаек специальной формы. Этот станок наиболее подходит для мелкосерийного производства изделий с различными производственными требованиями.

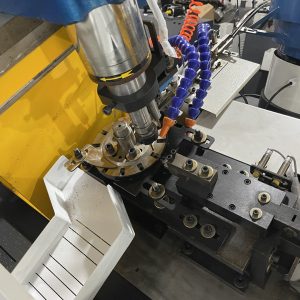

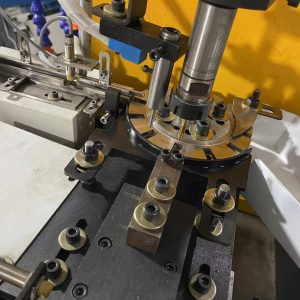

Гайконарезной автомат данной серии производит нарезание резьбы на проход. Частота вращения шпинделя изменяется с помощью преобразователя частоты. Вследствие чего автомат легко управляется и достигает максимальной производительности.

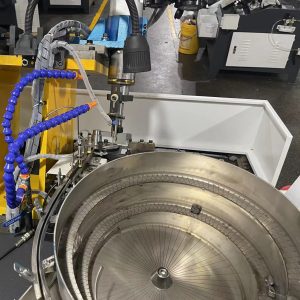

Данный тип гайконарезного оборудования применяется также при производстве разнообразных фасонных гаек. Подача заготовки по направляющим в узел нарезания резьбы производится при помощи вибрационной чаши, которая осуществляет сортировку гаек.
Универсальный гайкоонарезной станок является высокопроизводительной резьбонарезной машиной и является хорошей альтернативой универсальному возвратно-поступательному резьбонарезному станку для обработки фасонных гаек.

Стандартная комплектация

  • Держатель метчика 2 шт.
  • Цанги для метчиков любого размера, 2шт.
  • Ходовой винт (установленный),
  • Гаечные ключи, ключи LN

Модель ATS-12 автоматический сверлильный и гайконарезной станок M5-M12
Диапазон нарезаемой резьбы M3-M12
Производительность 16-40 шт./мин
ПЛК FATEK,TAIWAN
Скорость вращения двигателя 1440 об/мин
Система охлаждения ДА
Наличие счётчика изделий ДА
Наличие концевых выключателей безопасности ДА
Скорость нарезания резьбы Скорость можно регулировать
Требования к источнику воздуха давление 0,6~0,8 МПа, степень очистки>40 мк
Дисплей 7 дюймов FATEK,TAIWAN
метод управления человеко-машинный интерфейс
Вибрационный диск 250-300 мм
Обработка дефектных продуктов ярко-красный световой сигнал
Сообщение об ошибке HMI выдает сообщение об ошибке
Охлаждение оборудования Автоматическая циркуляционная система охлаждения оборудования
Определение сигнальной лампы Красный сигнал тревоги и стоп
Безопасность цепи 1. Защита от утечки 2. Защита от перегрузки
Покрытие станка Собранный материал заготовки и антикоррозионная обработка поверхности.
Материал нижней пластины рамы 1. Вся стальная пластина 45 #, T20, краска, цвет листового металла: ледяной серый
Насос охлаждения 90 Вт/40 Вт
Подача серводвигателя 0,75 КВТ
Тип двигателя Серводвигатель
Мощность двигателя 380В, 50 Гц, 3,8 КВТ
Габаритные размеры (ДxШxВ) 1120x1350x1700 мм
Размеры упаковки (ДxШxВ) 1200x1200x1800 мм
Вес Нетто/Брутто 600/700 кг.
