CY-BG-1200 печь для выращивания кристаллов 1200 ℃
CY-BG-1200 печь для выращивания кристаллов 1200 ℃
CY-BG-1200 печь для выращивания кристаллов 1200 ℃

CY-BG-1200 печь для выращивания кристаллов 1200 ℃

Особенности:

  • Пользователю необходимо найти подходящий температурный градиент.
  • Можно создавать различные температурные градиенты, регулируя температуру в 2 температурных зонах.
  • Регулировка диаметра отверстия корпуса печи также может изменить градиент температуры.
  • Оборудование содержит кварцевую трубку (внешний диаметр Φ80 мм × внутренний диаметр Φ72 мм × длина 800 мм) и уплотнительный фланец из нержавеющей стали.
  • Серводвигатель используется для перемещения корпуса печи вверх и вниз.
  • Серводвигатель и высокоточный линейный модуль гарантируют, что корпус печи не застрянет во время движения.
  • Корпус печи имеет два режима медленного подъема и быстрого перемещения.
  • Максимальный ход перемещения: 200 мм
  • Диапазон скорости движения: 0,03 мм/ч–30 мм/ч (регулируется, точность +/-1 мкм)
  • Диапазон скорости перемещения корпуса печи может быть настроен в соответствии с требованиями заказчика.

CY-BG-1200 печь для выращивания кристаллов 1200 ℃ предназначена для выращивания монокристаллов небольшого размера или направленной кристаллизации материалов в контролируемой атмосфере.

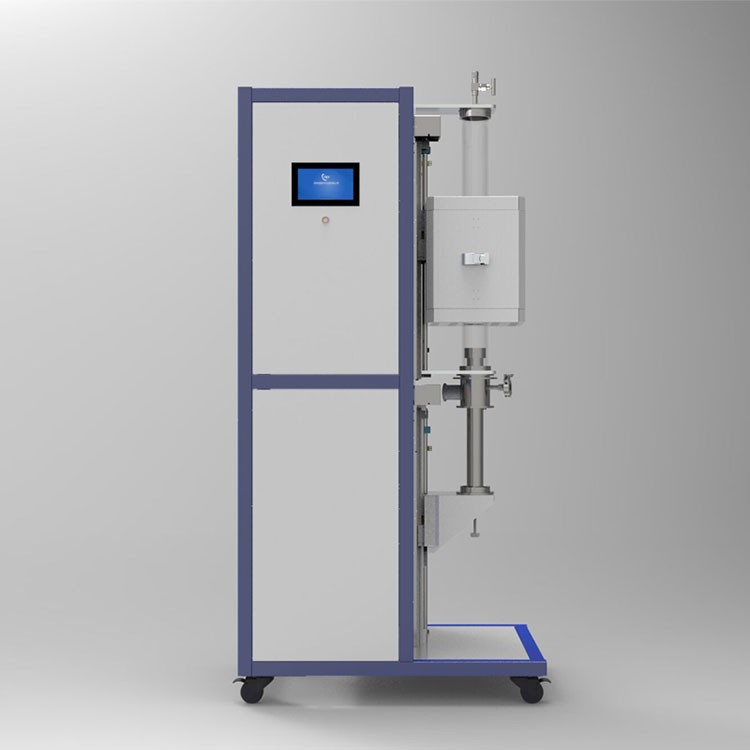

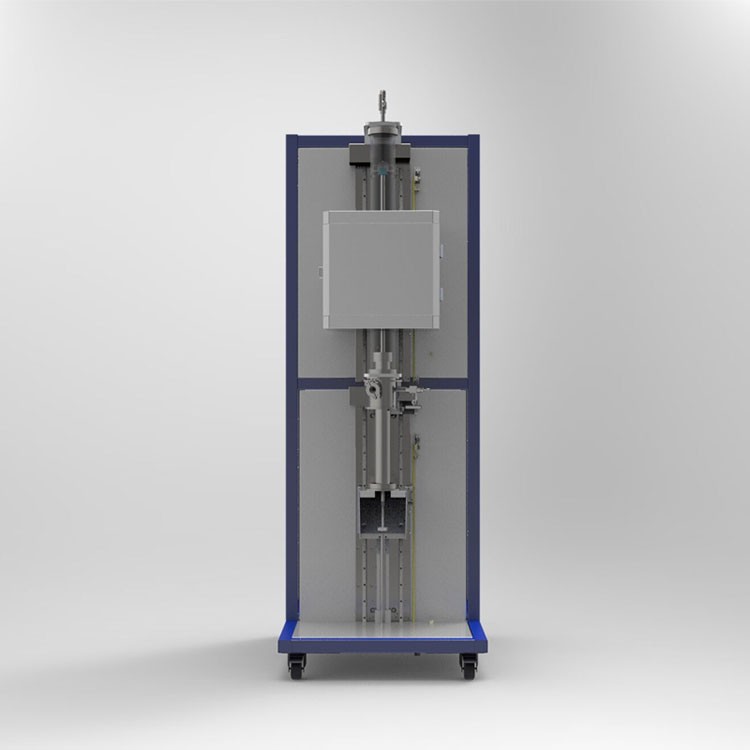

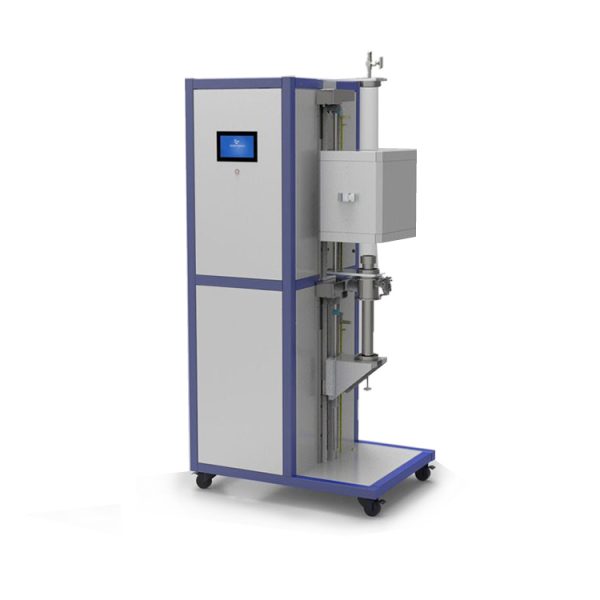

CY-BG-1200 — это небольшая печь для выращивания монокристаллов по Бриджмену с температурой 1200 ℃ , оснащенная кварцевой трубкой с внутренним диаметром Φ 72 мм и точным механизмом перемещения корпуса печи (максимальный ход 200 мм).

Панель управления с сенсорным экраном может контролировать скорость перемещения корпуса печи, ход перемещения и температуру корпуса печи, а также отображать температуру тигля, а также может контролировать внутреннее давление в трубе печи.
Уплотнительный фланец

  • Пара уплотнительных фланцев из нержавеющей стали для герметизации кварцевых трубок
  • Датчик давления и воздуховыпускное отверстие Φ6,35 мм установлены на верхнем фланце.
  • Нижний фланец имеет вакуумный интерфейс KF25 и воздухозаборник Φ6,35 мм.
  • Нижний фланец оснащен шаговым двигателем для движения вверх и вниз, который используется для загрузки и извлечения тигля.
  • Оборудование оснащено графитовым тиглем диаметром Φ60мм×70ммH
  • Стол для тигля установлен на нижнем фланце
  • Вакуум: 10-2 торр (с использованием механического насоса), 10-5 торр (с использованием молекулярной насосной системы)
  • Установите время предварительной вытяжки в соответствии с кривой нагрева нагревательной печи, например, установите начало вытяжки через 5 часов.
  • •Функция температурной кривой, всегда отображает две кривые контроля температуры и температурную кривую на дне тигля, данные температурной кривой можно сохранять, записывать и экспортировать.
  • 2 прибора Eurothermo контролируют соответственно 2 температурные зоны с точностью регулирования температуры +/-0,1 ℃
  • Содержит 3 термопары типа К
  • 2 термопары соответственно контролируют и определяют температуру в 2 температурных зонах
  • 1 термопара используется для определения температуры на дне тигля
  • Платформа тигля и нижний фланец соединены друг с другом
  • На уплотнительном фланце установлен цифровой дисплей датчика давления и электромагнитный клапан для контроля постоянного давления воздуха в трубе печи. Диапазон регулирования: 0,01 МПа-0,02 МПа

Смотреть похожее оборудование …

Категория:
Модель CY-BG-1200 печь для выращивания кристаллов по методу Бриджмена 1200 ℃
Рабочее напряжение 208~240 В переменного тока
Максимальная мощность 4КВт
Зона нагрева температуры 2 температурные зоны нагрева: каждая температурная зона 100 мм, общая длина температурной зоны 200 мм
Максимальная температура нагрева 1200 ℃
Постоянная рабочая температура 1100 ℃
Термостат 2 программируемых температурных контроллера, независимо управляют 2 температурными зонами, точность регулирования температуры может достигать +/-0,1 ℃
Максимальный температурный градиент 1 ℃ /см
