Электроэрозионный проволочно-вырезной станок

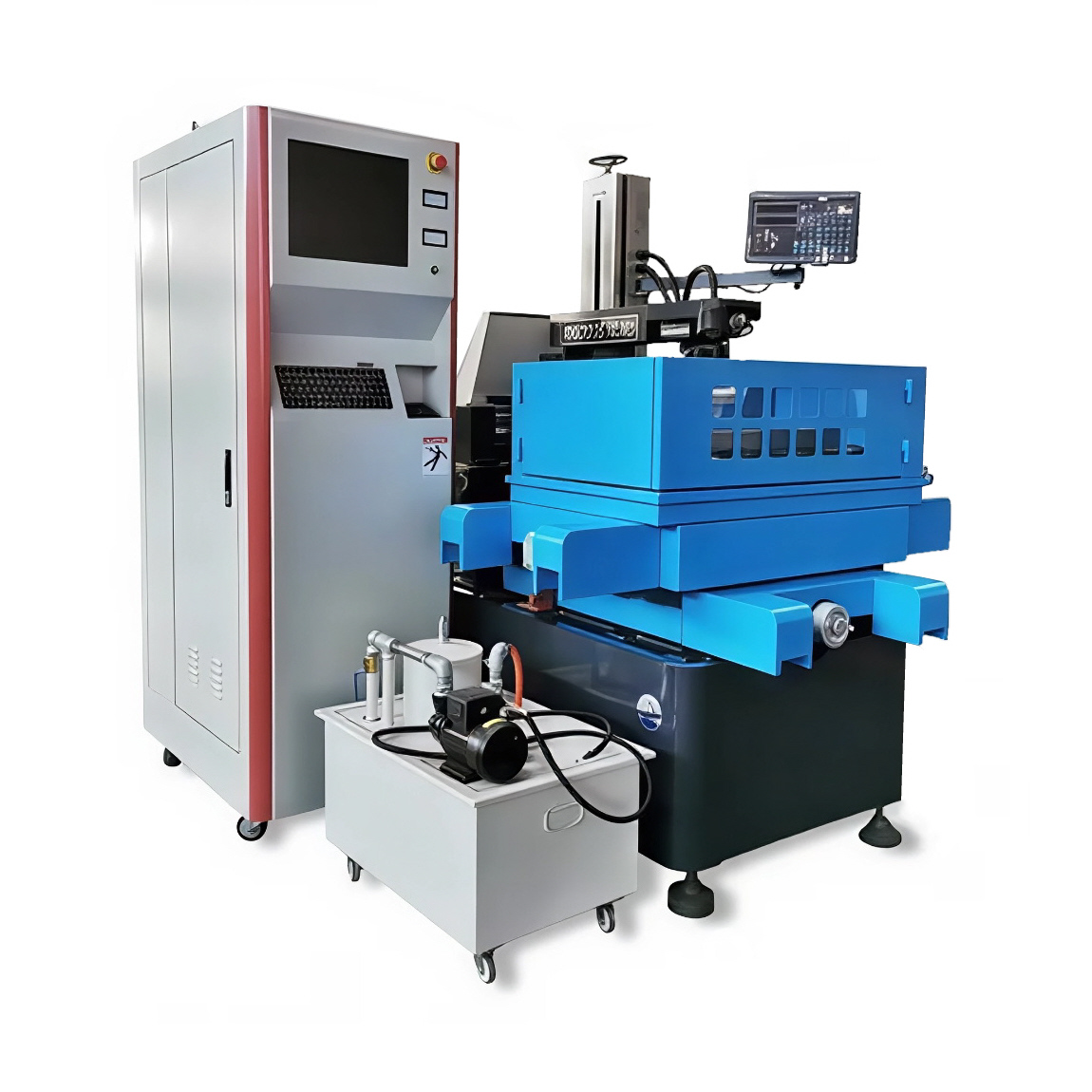

DK7720 электроэрозионный проволочно-вырезной станок с ЧПУ
Наличие:
Доступно для предзаказа
Особенности:
- DK7720 электроэрозионный проволочно-вырезной станок с ЧПУ
- Ход рабочего стола – 200*250 мм
- Размер рабочего стола – 40*450 мм
- Макс. толщина резки – 200 мм
- Макс. нагрузка – 100 кг
- Стандартный максимальный конус резания электроэрозионного станка: ±3°/мм. (±15°, ±30°, ±45° опционально)
- Точность ≤ 0,02 мм, в соответствии со стандартом GB7926-2005. (При наличии линейной направляющей точность может достигать 0,01 мм).
- Лучшая шероховатость поверхности ≤ Ra2,5мкм (одинарный надрез), Ra1,5мкм (многократный надрез).
- Диаметр молибденовой проволоки: 0,1-0,2 мм.
- Макс. скорость резки ≥120 мм^2/мин.
- Напряжение: 3 фазы 380 В (однофазное 220 В, 3 фазы 220 В или другое напряжение по индивидуальному заказу), мощность: 1,5 кВт.
- Рабочая жидкость: Водная эмульсия.
Доступно для предзаказа

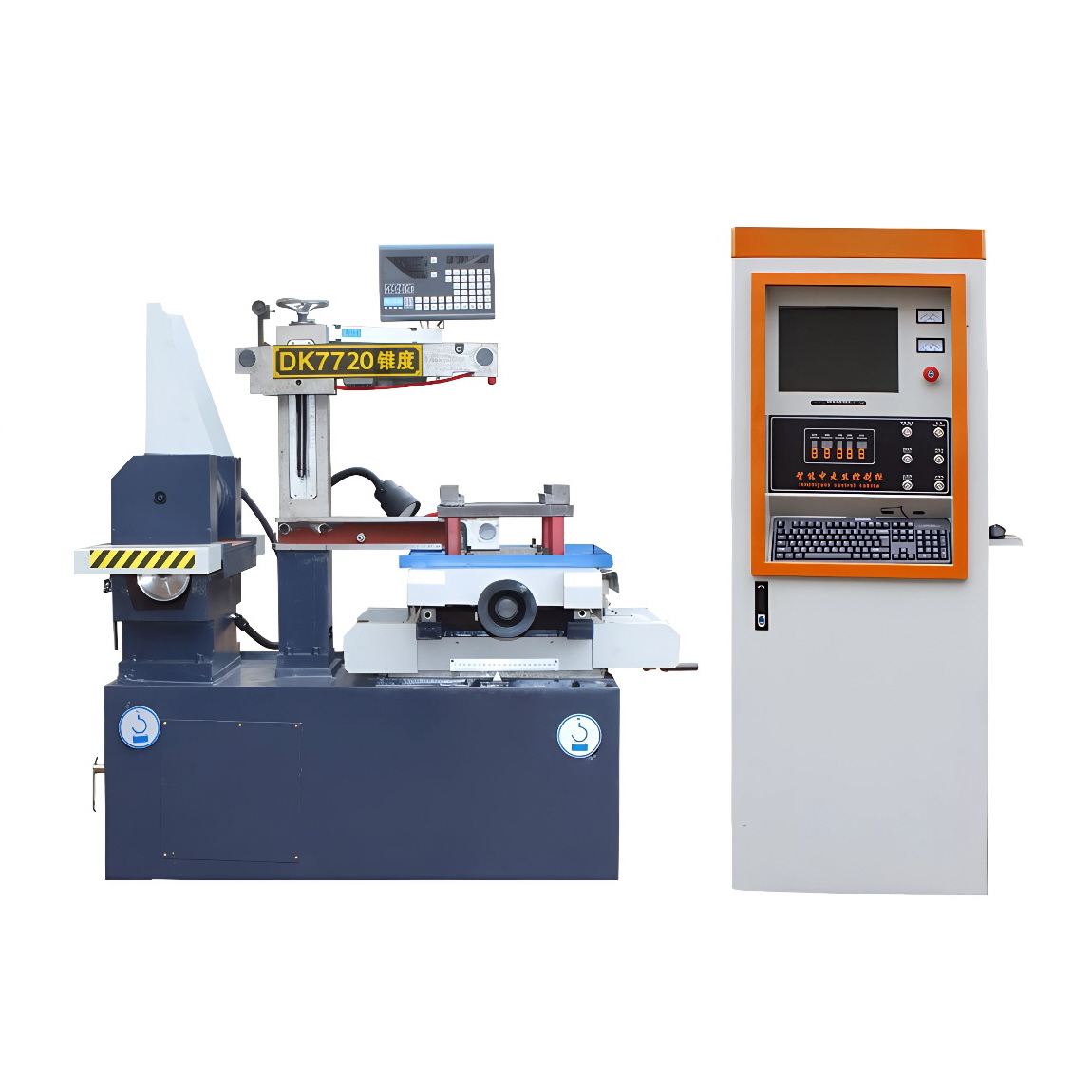

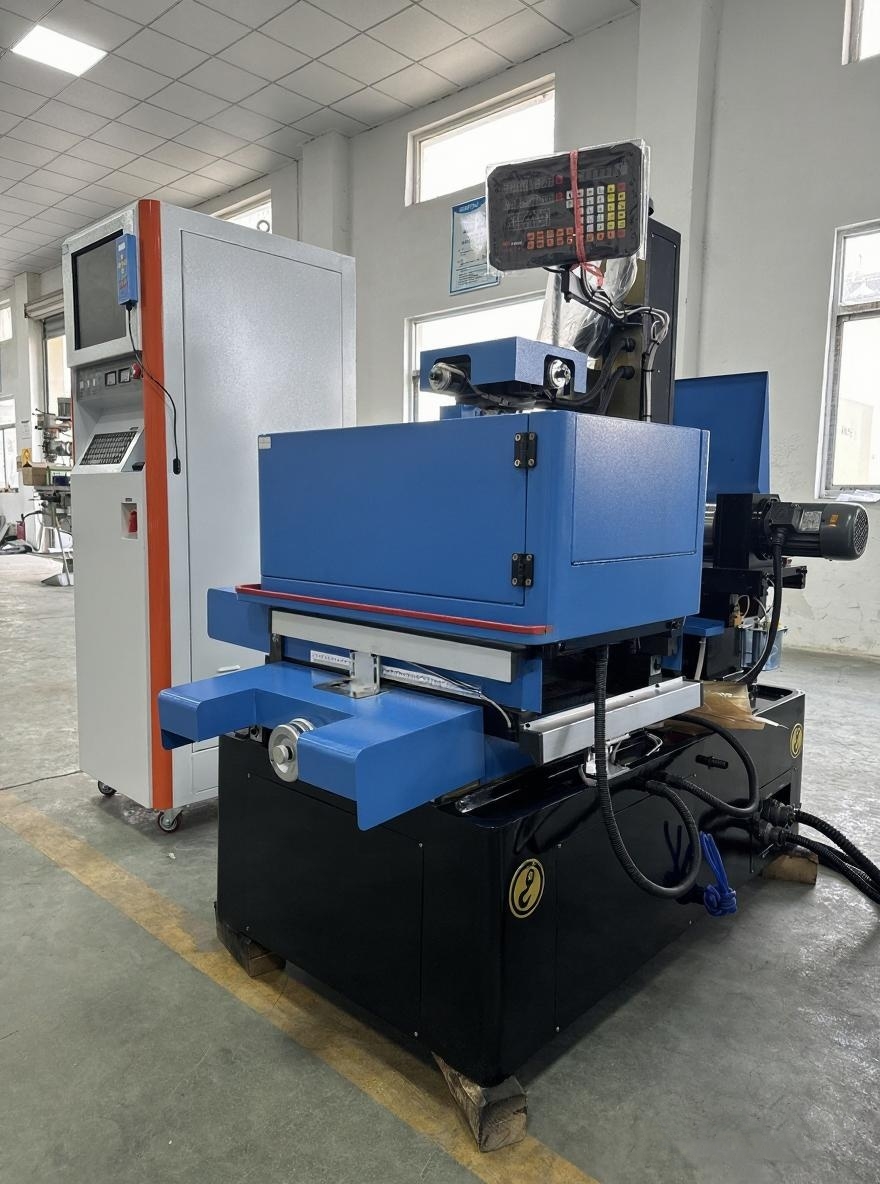

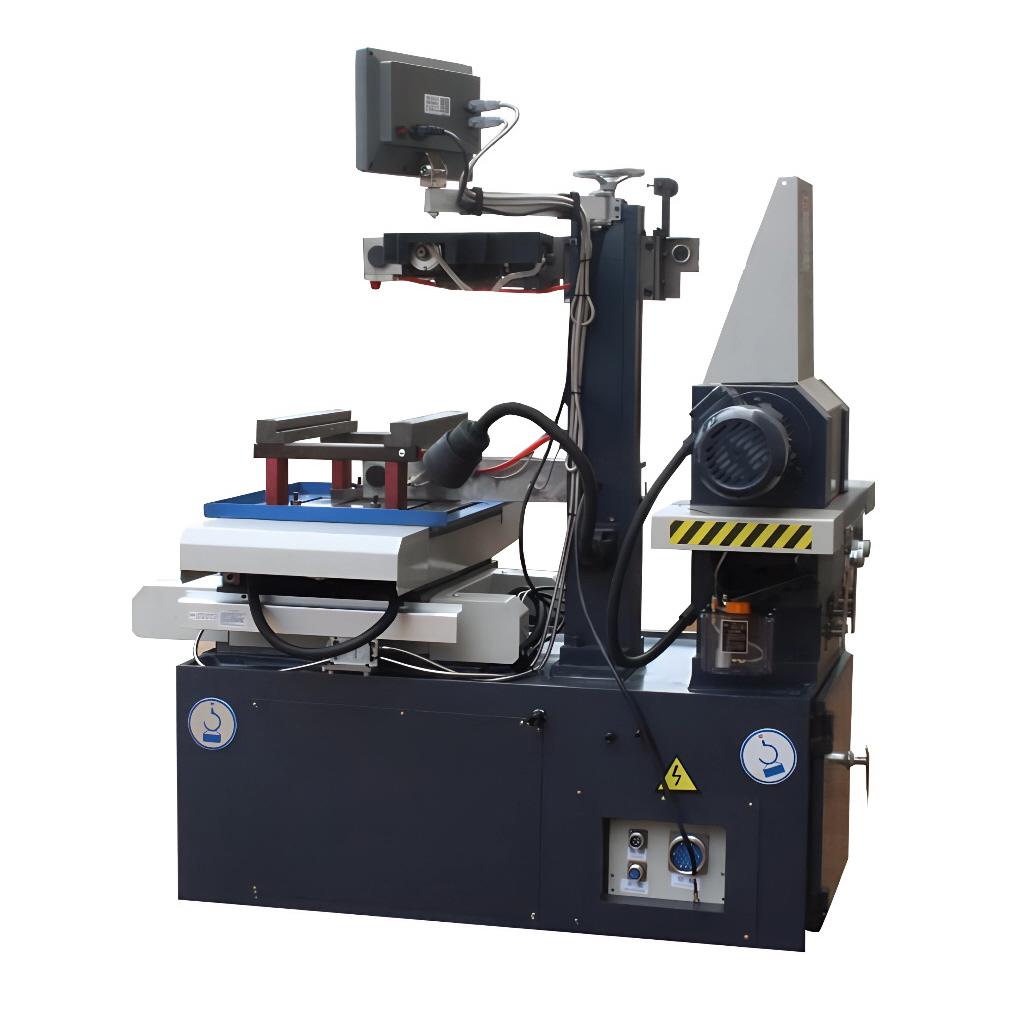

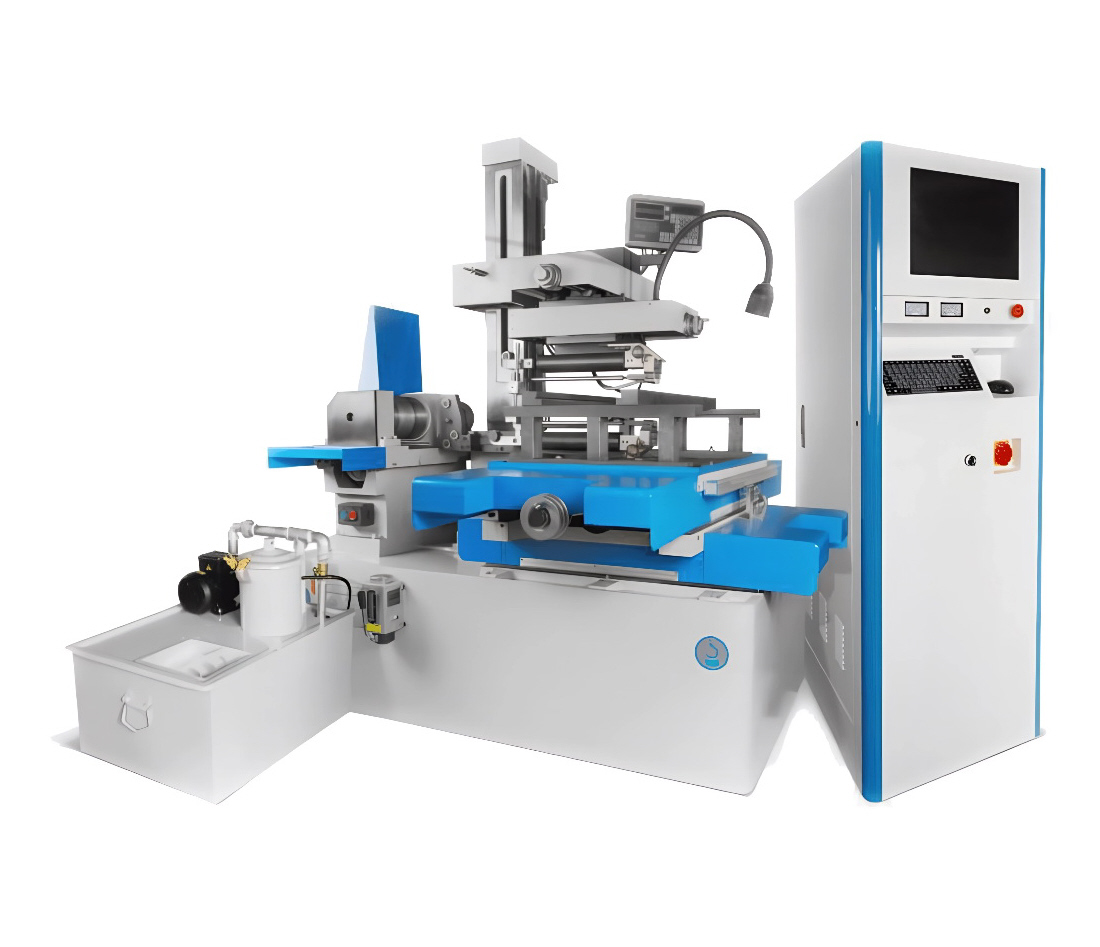

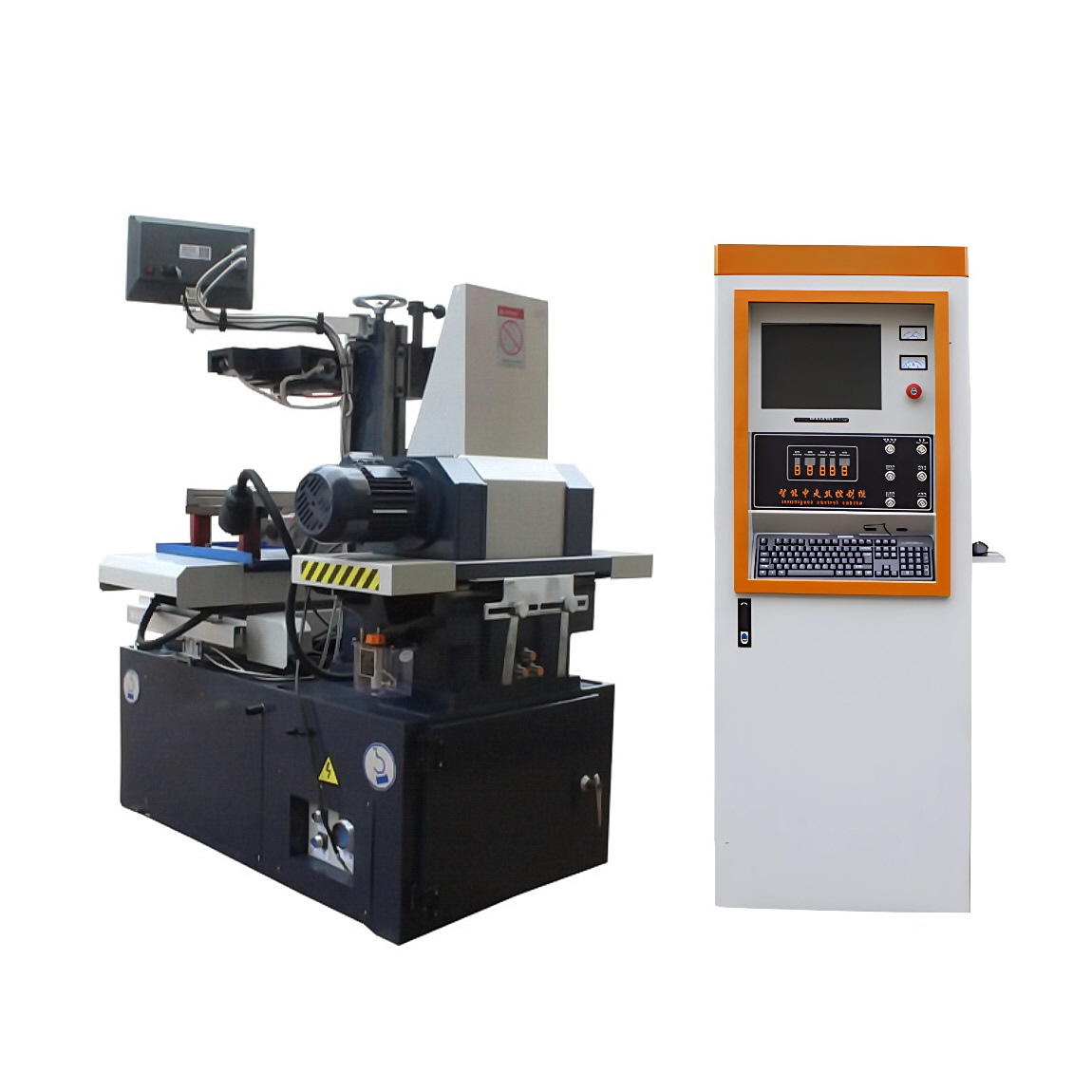

DK7720 электроэрозионный проволочно-вырезной станок с ЧПУ струйного типа, предназначен для контурной обработки деталей с высокими показателями точности и шероховатости поверхности.
Высокоскоростной электроэрозионный проволочно-вырезной станок с ЧПУ струйного типа, предназначен для контурной обработки деталей с высокими показателями точности и шероховатости поверхности. Перемещение рабочего стола составляет 200 х 250 мм, максимальная толщина реза 200 мм.
Обработка деталей на станке осуществляется при помощи молибденовой проволоки-электрода диаметром 0,18 мм. В работе проволока используется многократно, что существенно снижает затраты на расходные материалы. По сравнению с электроэрозионными вырезными станками “традиционной” конструкции, где латунная проволока используется однократно, экономия может достигать нескольких раз.
Опции:

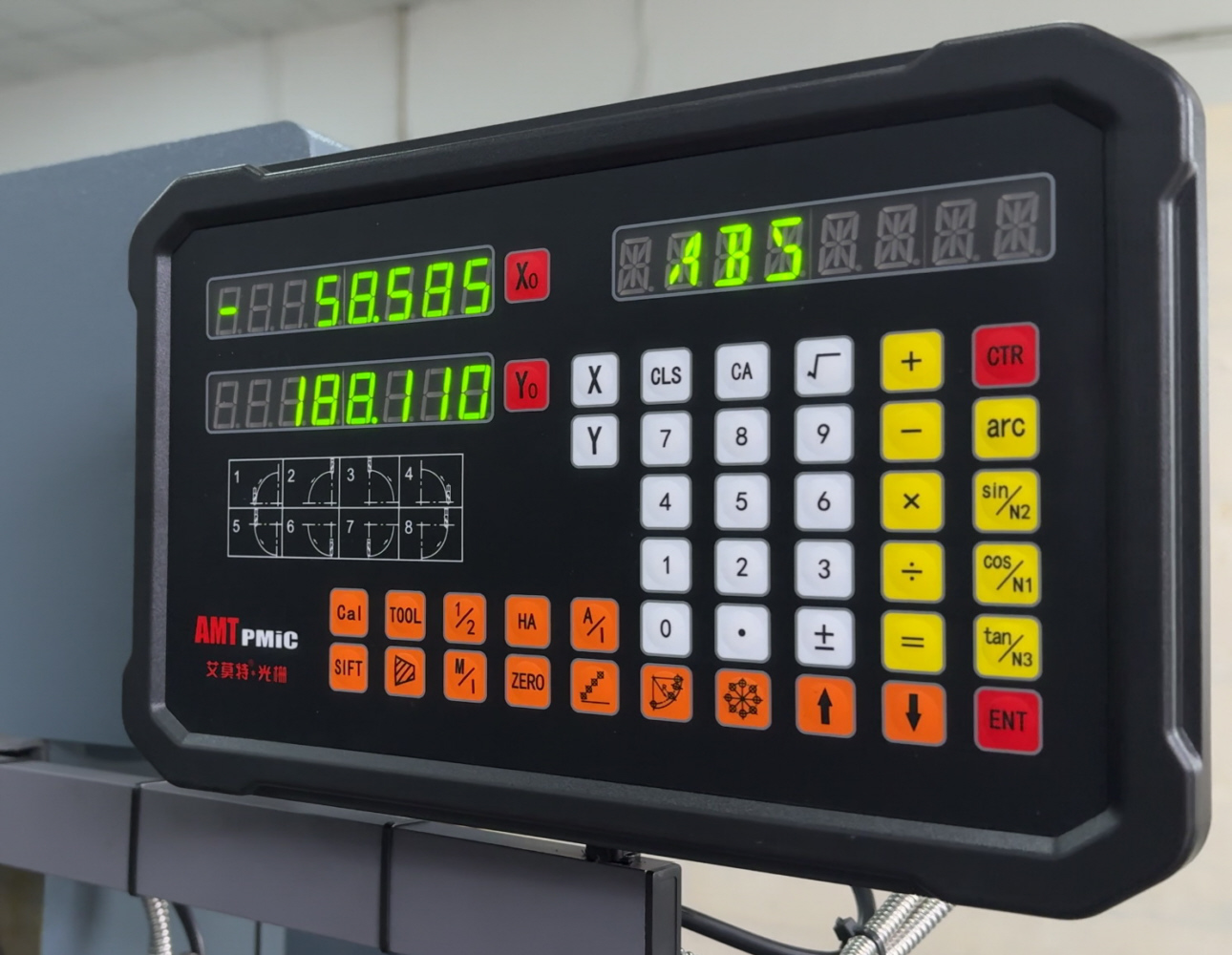

- УЦИ (цифровая индикация) используется в первую очередь для отображения точного положения осей станка (X, Y, U, V). Это позволяет оператору контролировать траекторию резки и обеспечивать точность и повторяемость результатов.
- Функция «MultiCut» на электроэрозионном проволочно-вырезном станке DK7720 позволяет выполнять несколько проходов, что позволяет повысить скорость, точность и качество обработки поверхности обрабатываемой детали. Эта технология особенно полезна для создания сложных форм и геометрических фигур из различных материалов.
- Направляющие LM (линейные направляющие) для обеспечения точного и плавного линейного перемещения стола станка и других подвижных компонентов. Это обеспечивает точную и контролируемую резку материалов, особенно при обработке деталей сложной формы и с жесткими допусками.
| Модель | DK7720 электроэрозионный проволочно-вырезной станок с ЧПУ |
|---|---|
| Ход по осям X,Y,Z | 200*250*200 мм |
| Размер рабочего стола | 340*450 мм |
| Макс. толщина резки | 200 мм |
| Макс. нагрузка на стол | 100 кг |
| Стандартный максимальный конус резания электроэрозионного станка | 3°/мм (±15°, ±30°, ±45° опционально) |
| Точность | ≤ 0,015 мм, в соответствии со стандартом GB7926-2005 |
| Лучшая шероховатость поверхности | ≤ Ra2,5мкм (одинарный надрез), Ra1,5мкм (многократный надрез). |
| Диаметр молибденовой проволоки | 0,13-0,2 мм (обычно 0,18 мм) |
| Макс. скорость резки | 180 мм²/мин |
| Точность шероховатости | 2.0-2.5 мм |
| Макс. электрический ток | 10А |
| Мощность | 1,2 кВт. |
| Напряжение | 3 фазы 380 В (однофазное 220 В, 3 фазы 220 В или другое напряжение по индивидуальному заказу) |
| Рабочая жидкость | Водная эмульсия. |
| Габаритные размеры (ДxШxВ) | 1100x950x1550 мм |
| Вес Нетто/Брутто | 800/900 Кг |
Сравнительная таблица
| Модель | Ход рабочего стола (мм) | Размер рабочего стола (мм) | Макс. толщина резки (мм) | Макс. нагрузка (кг) | Размеры (мм) | Вес(кг) |
|---|---|---|---|---|---|---|
| DK7720 | 200*250 | 420*270 | 200 | 100 | 1250*950*1250 | 500 |
| DK7725 | 250*320 | 520*340 | 300 | 200 | 1450*900*1500 | 600 |
| DK7735(32) | 350(320)*450(400) | 710*460 | 400 | 300 | 1400*1100*1600 | 700 |
| DK7745(40) | 450(400)*550(500) | 810*570 | 400 | 450 | 1600*1200*1600 | 900 |
| DK7745F(40F) | 450(400)*630 | 950*600 | 400/600 | 600 | 1600*1580*1600 | 1000 |
| DK7755(50) | 550(500)*650(630) | 950*650 | 700 | 700 | 2000*1500*1900 | 1600 |
| DK7755F(50F) | 550(500)*800 | 1140*650 | 700 | 700 | 2000*1650*1900 | 1800 |
| DK7763 | 630*800 | 1140*750 | 700 | 1000 | 2100*1700*2050 | 2000 |
| DK7763F | 630*1000 | 1350*750 | 700 | 1200 | 2250*1850*2050 | 2500 |
| DK7780 | 800*1000 | 1350*980 | 900 | 2000 | 2400*1900*2350 | 4000 |
| DK7780F | 800*1200 | 1600*1050 | 900 | 2400 | 2550*1950*2400 | 4500 |
| DK77100 | 1000*1200 | 1600*1100 | 1000 | 2600 | 2850*2500*2500 | 5000 |
| DK77100F | 1000*1400 | 1800*1250 | 1000 | 2800 | 2950*2050*2500 | 5500 |
| DK77120 | 1200*1400 | 1800*1350 | 1000 | 3000 | 3050*2750*2500 | 6000 |
| DK77120F | 1200*1600 | 2000*1500 | 1000 | 3500 | 3100*2850*2500 | 6500 |
| DK77160 | 1600*1800 | 2000*1700 | 1000 | 4000 | 3250*3000*2500 | 8000 |
