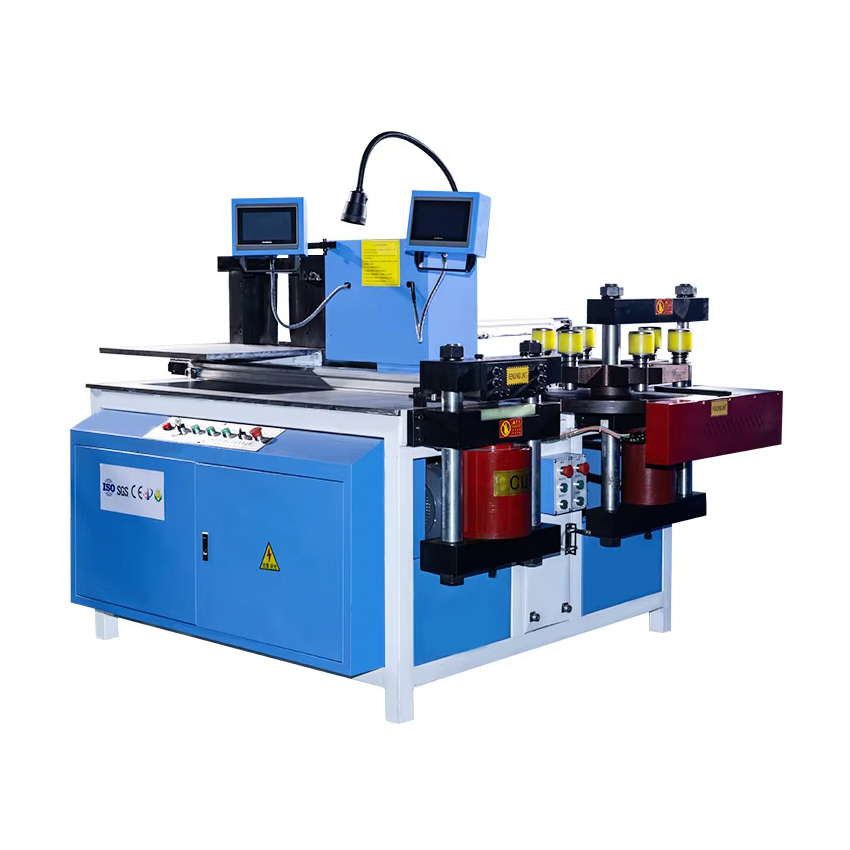

DSCNC-50ZPS многофункциональный станок для обработки шин до 260 мм

DSCNC-50ZPS многофункциональный станок для обработки шин до 260 мм имеет 3 узла для штамповки, резки и гибки, а также посредством смены штампа, станок может выполнять специальные операции обработки, такие как прессование, тиснение, прессование кабельных соединений, скручивание и т.д.

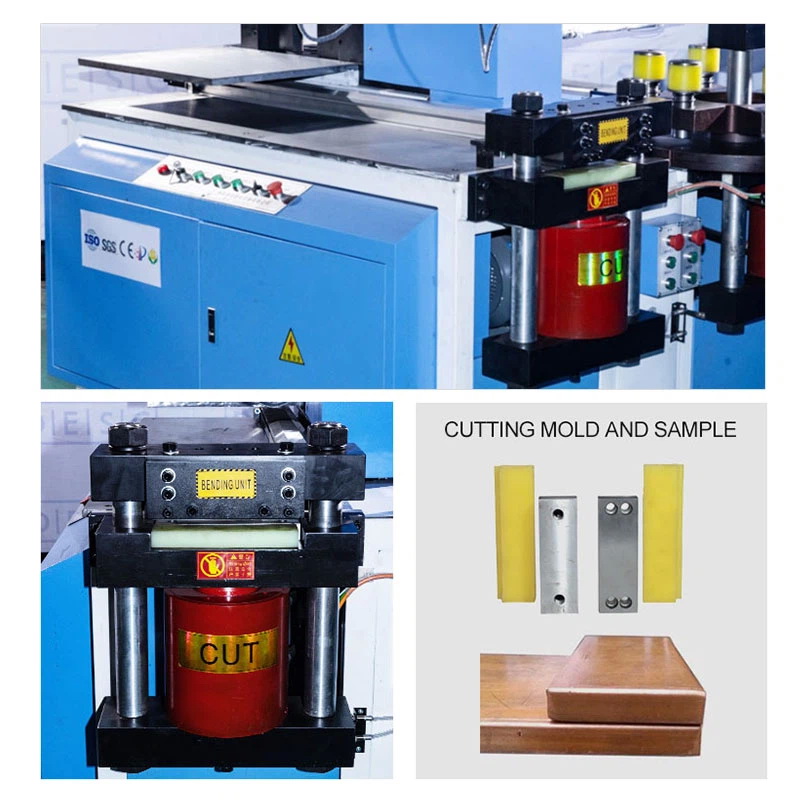

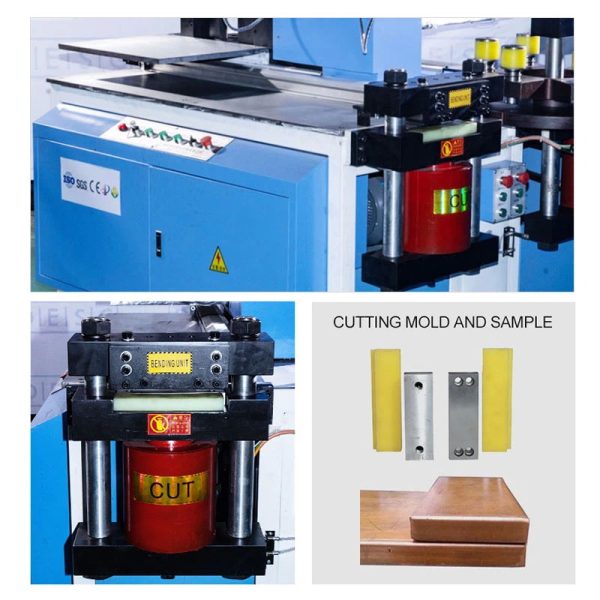

Узел резки шины

• Станция резки имеет двухколонную режущую структуру, а сила сдвига является стабильной и равномерной;
• Ножи имеют полиуретановые накладки, Поэтому готовая заготовка имеет ровный срез, без отходов, без заусенцев, без провисания.

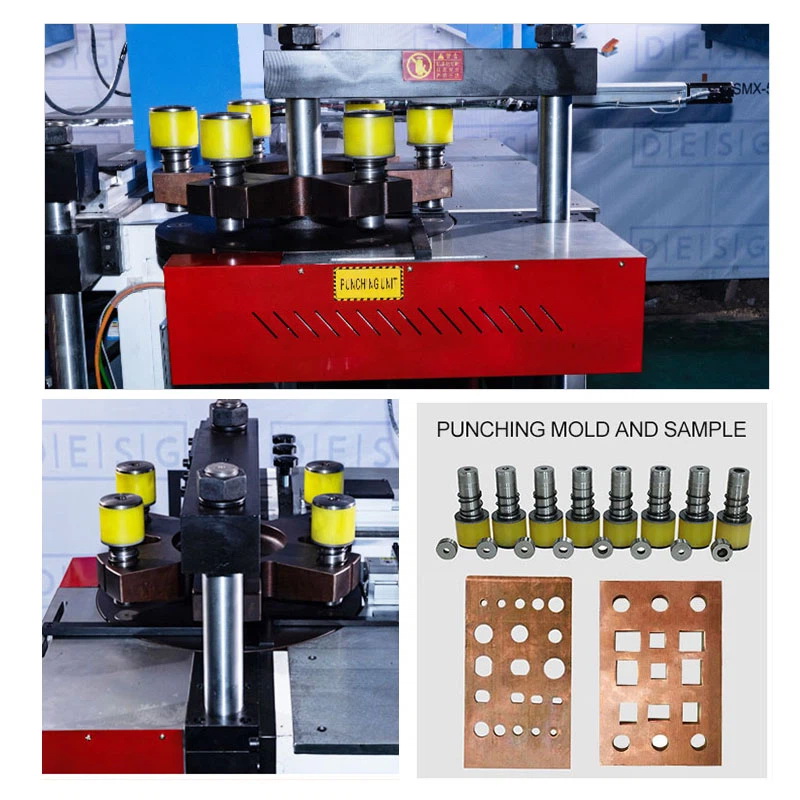

Узел перфорации

• Данный узел использует объединенную шестирежимную поворотную пластину в форме зуба, поэтому нет необходимости часто менять формы, значительно снижается трудоемкость. Верхняя форма и нижняя форма находятся абсолютно в одном центре, что улучшает концентричность формы и продлевает срок службы .
• Станок оборудован линейкой позиционирования. Во время рабочего процесса оператору не нужно рисовать поперечную линию или пробивать пробой в том месте, где нужно пробивать медные и алюминиевые ряды, что экономит рабочее время и повышает эффективность работы.

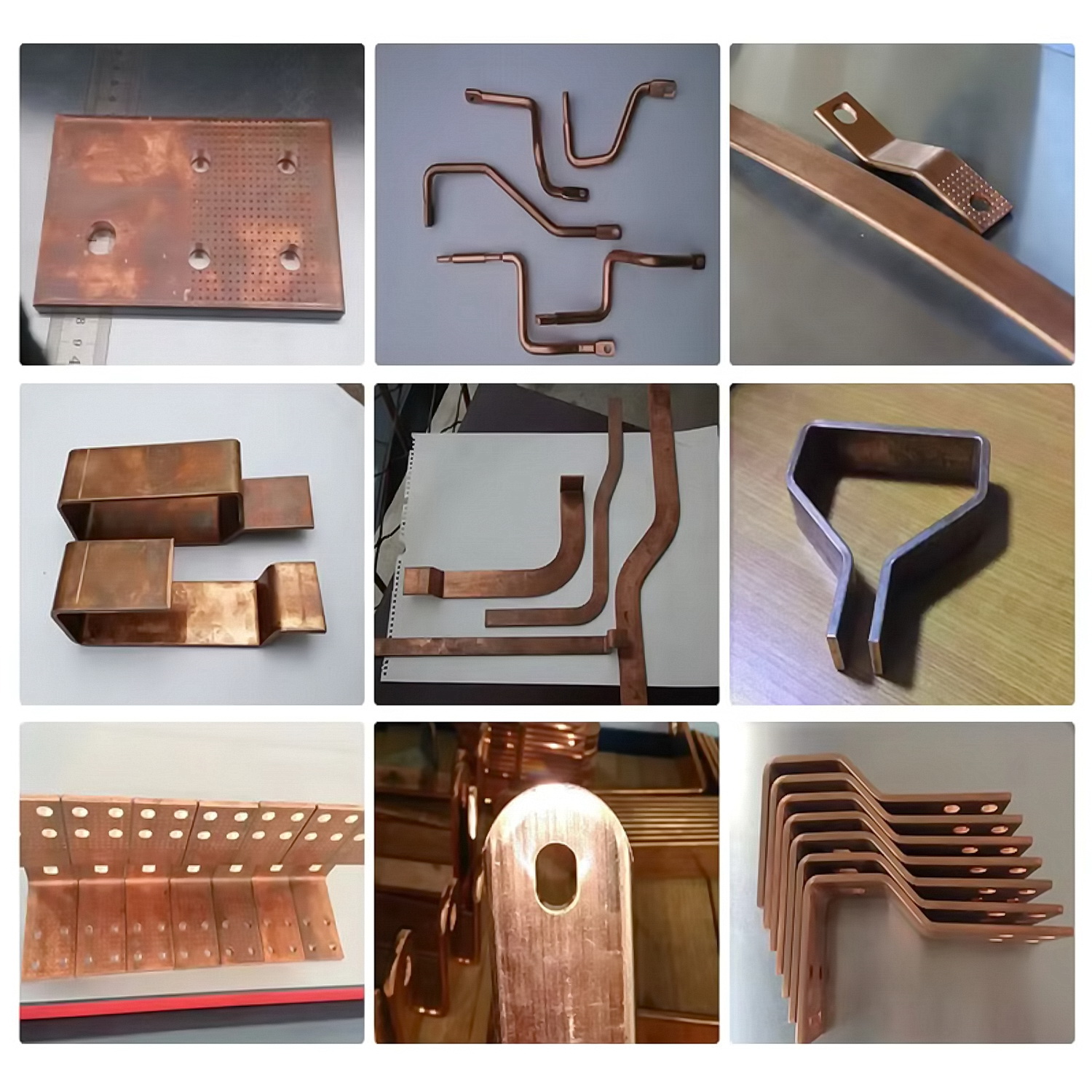

Основные функции

• Штамповка
• Резка металла
• Плоский изгиб
• Вертикальный изгиб
• Тиснение (Чеканка)
• U-образный изгиб
• Работа с пьезоэлектрической кабельной головкой
• Обратное сплющивание
• Работа с фаской

Стандартная комплектация

• Матрицы для перфорации – 8 шт.
• Матрицы для горизонтального изгиба – 2 шт.
• Матрицы для вертикального изгиба – 2 шт.
• Матрица для изгиба U-образной шины – 1 шт.
• Маслёнка для залива масла – 1 шт.
• Шестигранные ключи – 1 комплект.
• Уплотнительные кольца гидросистемы – 3 шт.
• Ножные переключатели – 3 шт.
• Концевые выключатели – 2 шт.
• Иглы для пробивки отверстий – 1 шт.

Основные характеристики станка

• Отверстие для отвода тепла: Небольшое отверстие на устройстве способствует изотропному рассеиванию тепла в коробке и дает полную возможность рассеиванию тепла.
• Коробка защиты среднего соединения кабеля: Чтобы предотвратить нестабильность напряжения и повреждение схемы и ПЛК оборудования, оборудование имеет защитный эффект при нестабильном напряжении.
• Кнопка аварийной защиты: Оборудование имеет технические меры безопасности, такие как надежное заземление, защита от остаточного тока (защита от утечки) 30 мА 0,1 с, ножной переключатель против неправильной работы и защита от выхода из-под контроля (аварийный останов).
• Расположение двойных манометров: Пробивная станция оснащена устройством двустороннего позиционирования, подходящим для серийного производства на заводе. Он может реализовать механическое двустороннее позиционирование оси X и оси Y. В процессе работы оператору не нужно проводить поперечную линию или пробивать посторонний пуансон, что повышает эффективность работы и точность положения пробивки.
• Позиционный штифт: Позиционирующий штифт делает позиционирование производства и обработки более точным
• Лазерное позиционирование: Маркировка точна, интуитивно понятна и практична, стабильна, проста в эксплуатации, может повысить эффективность работы и сократить количество отходов. Лазерная линия произвольно настраивается в трехмерном пространстве для достижения наилучшего эффекта использования.
• Режущий блок: Режущий блок имеет двухколонную режущую структуру с двумя ножами, а верхний нож и нижний нож устанавливаются вертикально и параллельно, чтобы гарантировать, что режущая кромка плоская, без отходов и без деформации после длительного использования. Увеличить давление сдвига на 50 тонн.

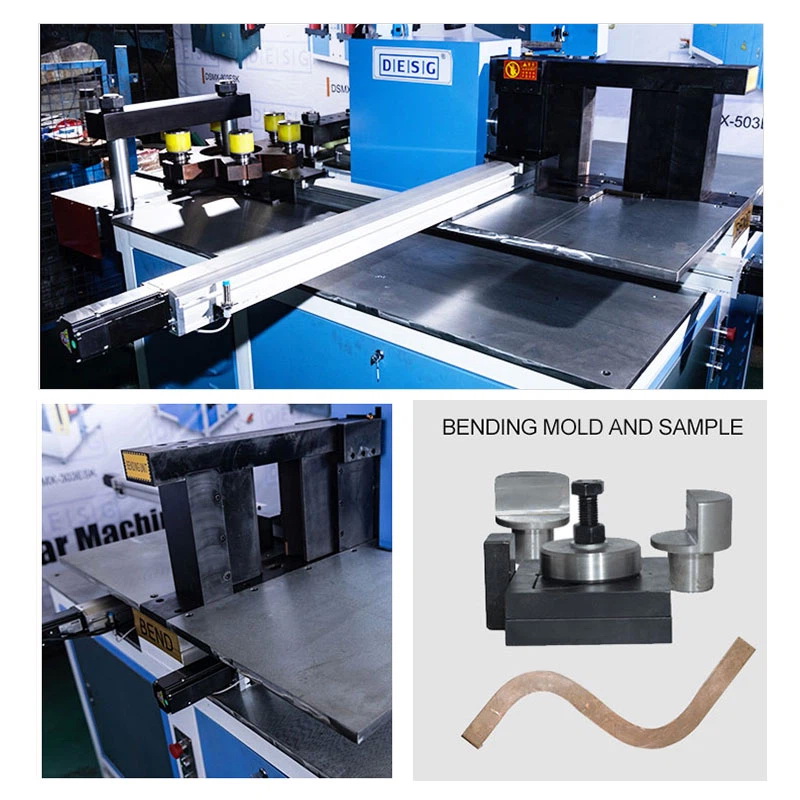

• Процесс гибки: Станция гибки имеет закрытую конструкцию для армирования и долговечности. Плоский изгиб, вертикальный изгиб и тиснение более однородны, и может быть реализована функция U-образного изгиба. Минимальное расстояние между двумя изгибами составляет 40 мм.
• ПЛК-Сименс: Угол изгиба контролируется ПЛК и датчиком смещения во взаимодействии друг с другом, и он имеет память для хранения и функции компенсации ошибок для обеспечения точности изгиба и постоянства угла.
• Предельный изгиб:Предел позиционирования автоматически генерируется системой после установки экрана вызова параметров, что является безопасным и удобным.
• Гибка с ЧПУ: «Z-изгиб» может автоматически рассчитать требуемый угол, введя высоту по вертикали (H) и длину гипотенузы (L) верхней и нижней плоскостей. В рабочем процессе вам нужно только ввести соответствующий угол и толщину шины, используемой для удобной и быстрой обработки заготовки.
• Манометр: Давление можно наблюдать в любое время, и его можно повысить или сбросить в любое время в зависимости от толщины медного стержня.
• Стабильное напряжение: Стабильное направленное движение без заряда с высоким и низким потенциалом. Общие напряжения 220В, 350В, 400В, 410В могут быть настроены, если необходимы другие напряжения.
