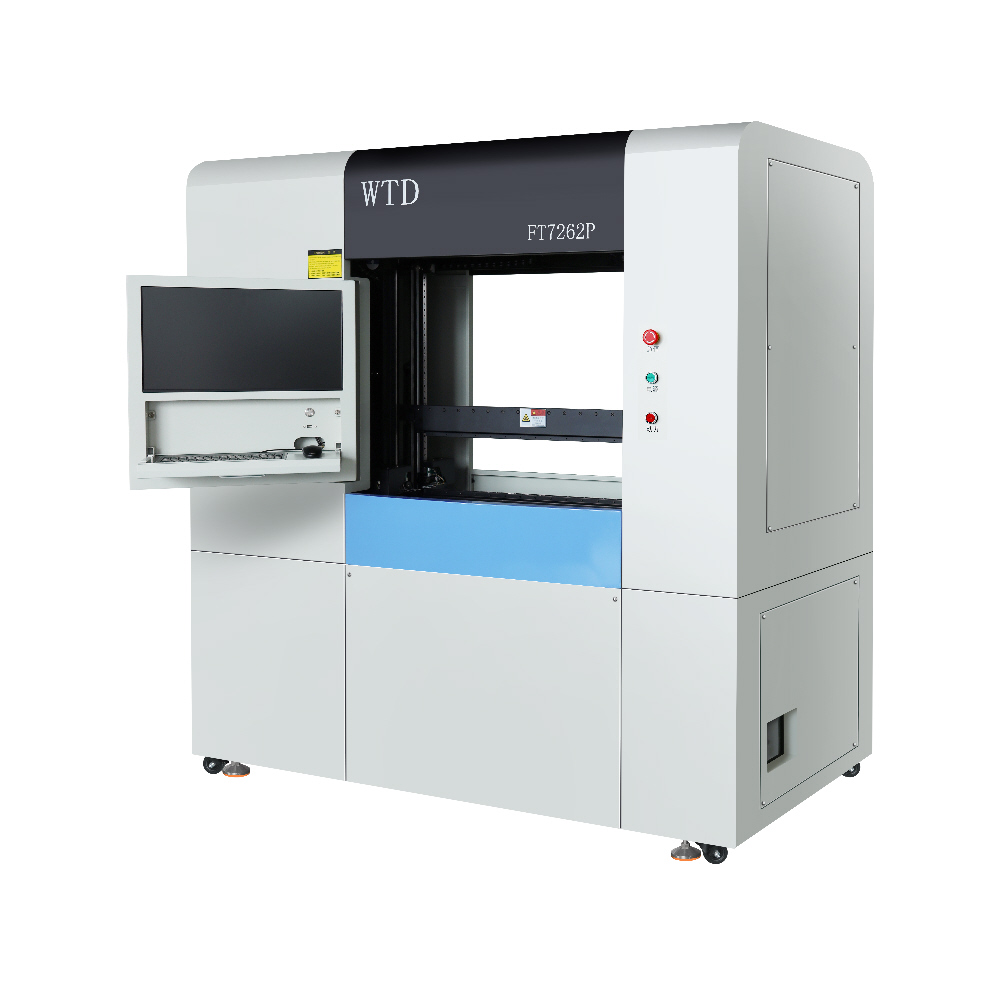

FT-7262P машина для тестирования печатных плат с летающим пробником
FT-7262P машина для тестирования печатных плат с летающим пробником
FT-7262P машина для тестирования печатных плат с летающим пробником
FT-7262P машина для тестирования печатных плат с летающим пробником
FT-7262P машина для тестирования печатных плат с летающим пробником

FT-7262P машина для тестирования печатных плат с летающим пробником

Наличие:

Доступно для предзаказа

Особенности:

  • Максимальная тестовая площадь – 720*620 мм
  • Толщина печатной платы – 0,1–6 мм
  • Мин. размер контактной площадки – 0,1 мм (4 мил)
  • Привод – ременный
  • Минимальный шаг – 40 мкм
  • Фактическая скорость измерения: 1500–1800 точек/мин (в зависимости от фактического состояния платы).

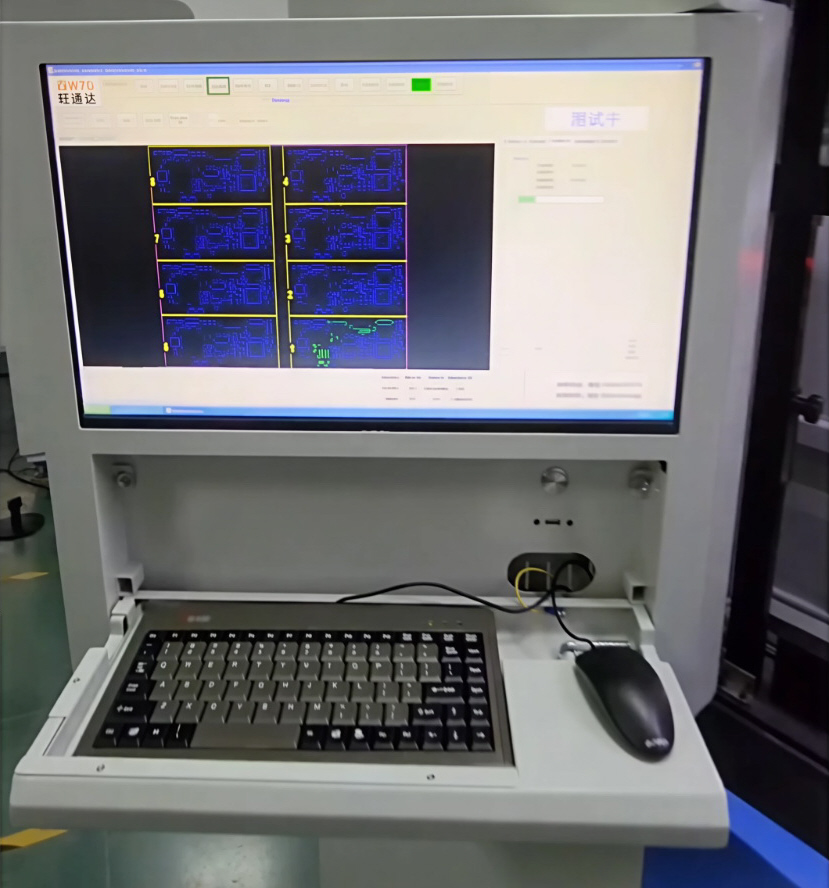

  • Графическое отображение хода испытания.
  • Поддержка сетевого взаимодействия со специальными/универсальными испытательными машинами для быстрого ремонта дефектных плат.

Доступно для предзаказа

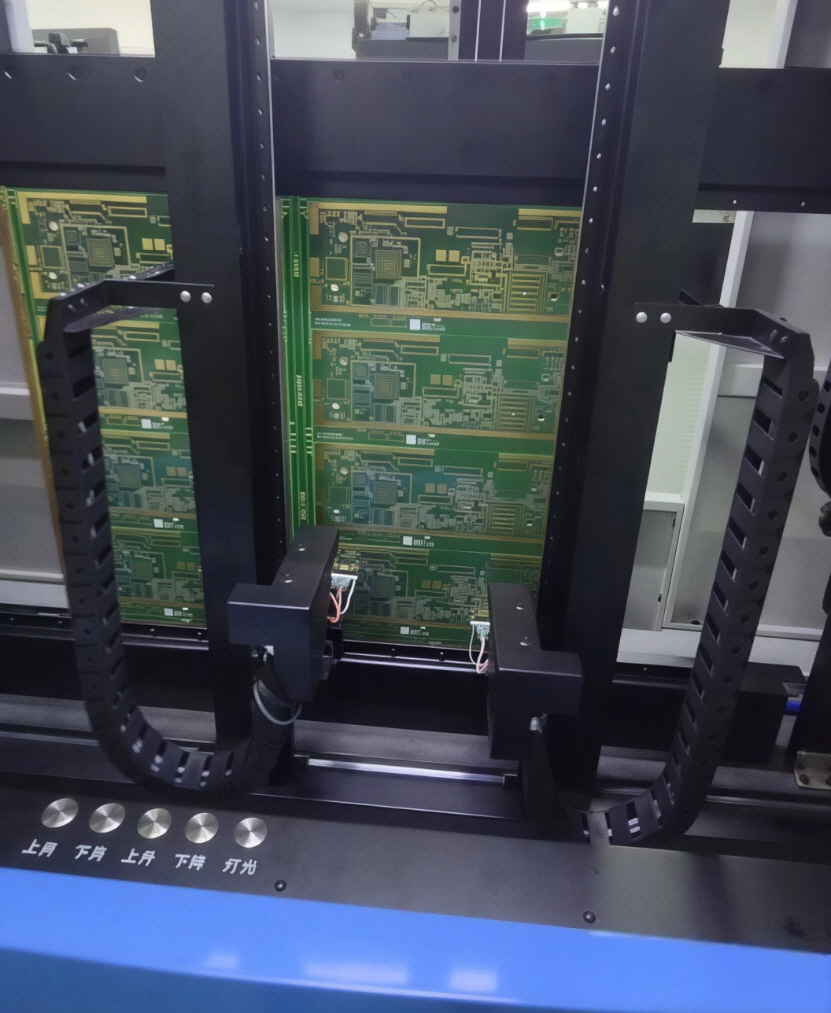

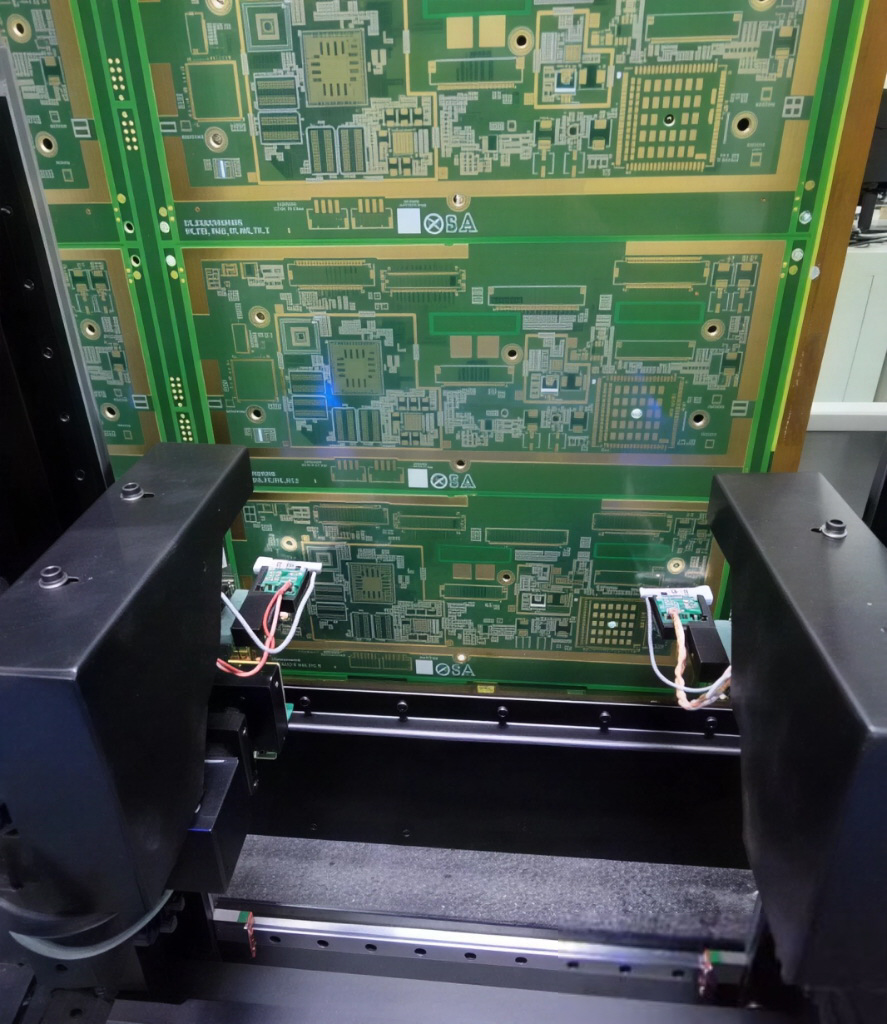

FT-7262P машина для тестирования печатных плат с летающим пробником (flying probe tester) используется для проверки качества сборки печатных плат и обнаружения различных дефектов, таких как обрывы и короткие замыкания. Она также может использоваться для измерения сопротивления, емкости и других параметров компонентов.


Категория: Метка:
Модель FT-7262P машина для тестирования печатных плат с летающим пробником
Максимальная тестовая площадь 720*620 мм
Толщина печатной платы 0,1-6 мм
Привод ременный
Метод тестирования измерение емкости/сопротивления (предпочтительно измерение емкости)
Разрешение позиционирования по осям X/Y 5 мкм
Точность повторения 5 мкм
Минимальный размер контактной площадки 0,1 мм (4 мил)
Самая высокая скорость теста 1500–1800 точек/мин
Ток холостого хода 1–300 мА
Давление испытания иглой 5–15 г (регулируется с помощью датчика точности)
Формат данных MNF1 и MNF2
Диапазон измерения изоляции 1MΩ -250MΩ
Диапазон измерения проводимости 3Ω -1000Ω
Испытательное напряжение 30–300 В (500 В опционально)
Требования к подаче воздуха 0,1–0,3 МПа
Номинальная мощность 2 кВт
Влажность 30–70% (без конденсации)
Операционная система Windows XP / Windows 7
Рабочая среда 15–30 °C
Требования к питанию переменный ток Однофазное напряжение 220 В
Габаритные размеры (ДxШxВ) 1800x760x1780 мм
Размеры упаковки (ДxШxВ) 1850x950x2050 мм
Вес Нетто/Брутто 450/555 Кг
