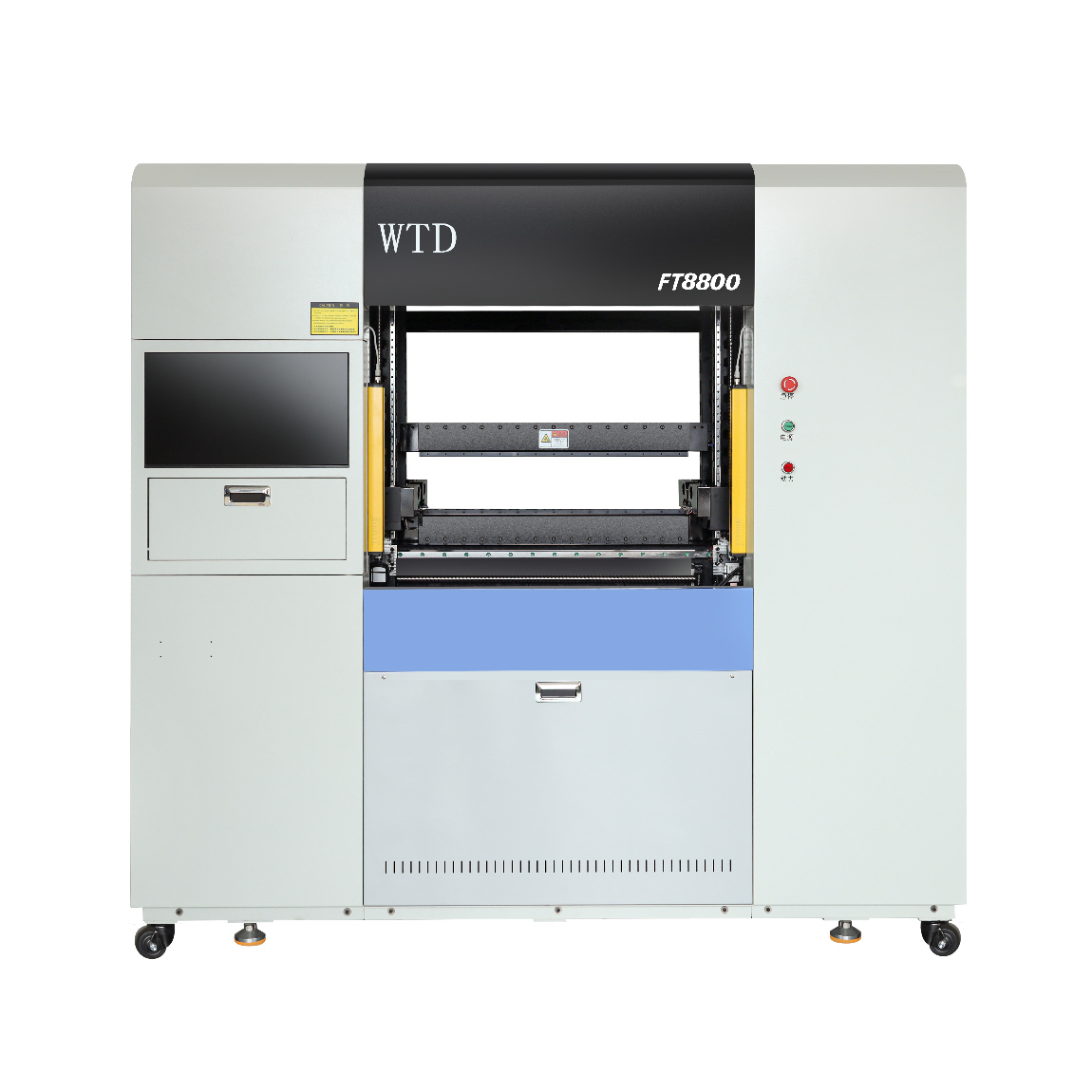

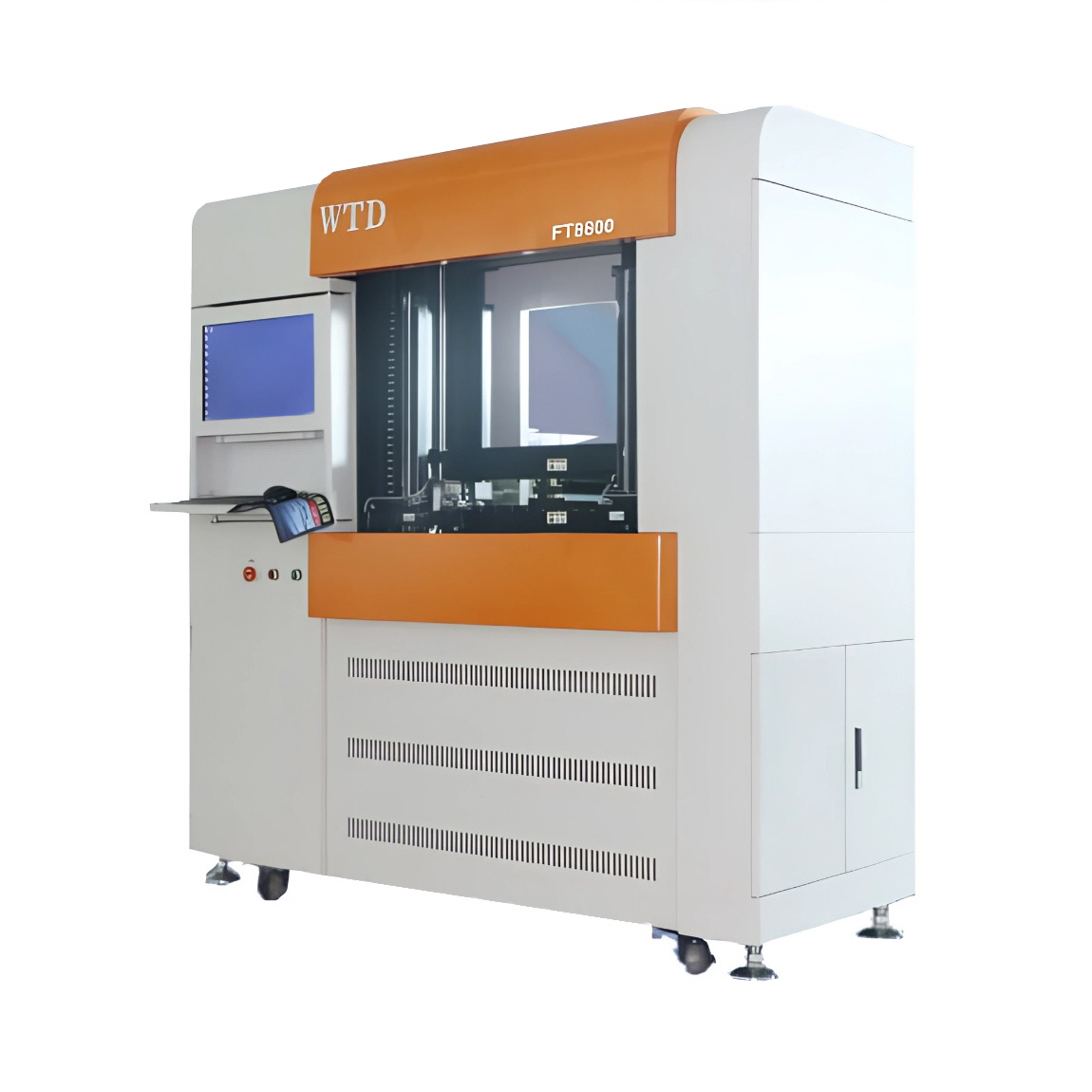

FT8800 машина для тестирования печатных плат с винтовым приводом
FT8800 машина для тестирования печатных плат с винтовым приводом
FT8800 машина для тестирования печатных плат с винтовым приводом
FT8800 машина для тестирования печатных плат с винтовым приводом
FT8800 машина для тестирования печатных плат с винтовым приводом

FT8800 машина для тестирования печатных плат с винтовым приводом

Наличие:

Доступно для предзаказа

Особенности:

  • Максимальная тестовая площадь – 720*620 мм
  • Толщина печатной платы – 0,1–6 мм
  • Мин. размер контактной площадки – 3 мил
  • Фактическая скорость измерения: 1500–3000 точек/мин (в зависимости от фактического состояния платы).

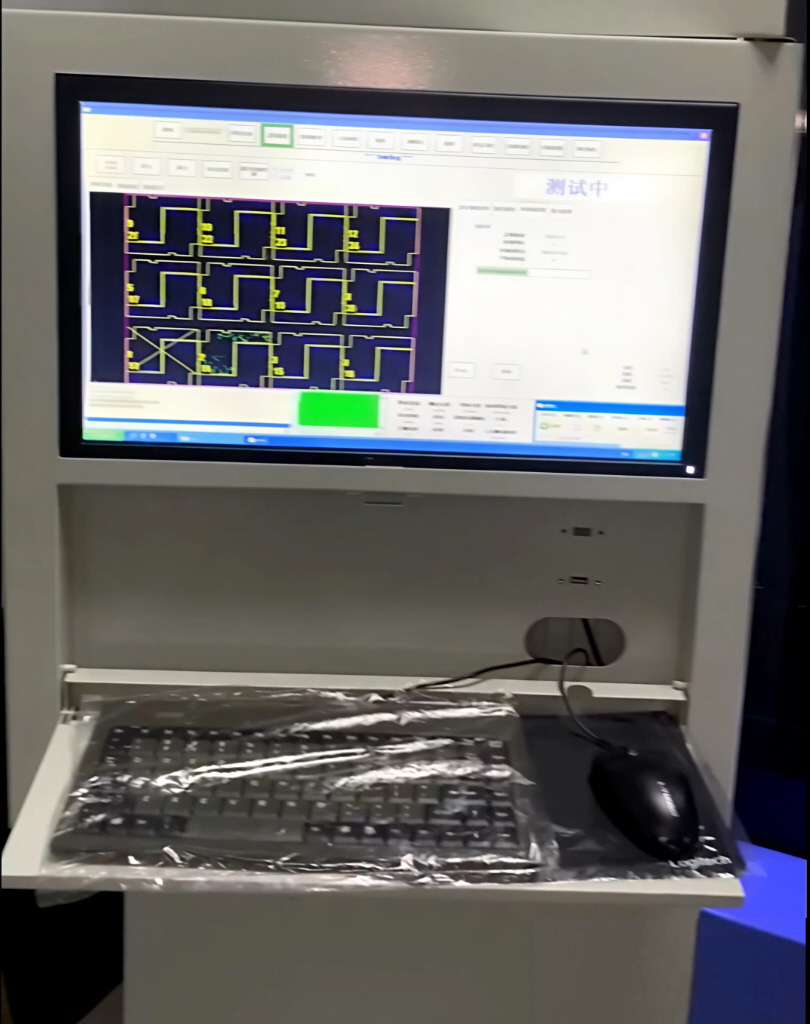

  • Графическое отображение хода испытания.
  • Поддержка сетевого взаимодействия со специальными/универсальными испытательными машинами для быстрого ремонта дефектных плат.
  • Импортные винтовые стержни и полная архитектура процесса с использованием чугуна обеспечивают стабильную точность испытания.
  • Полностью автоматическая система оптического выравнивания ПЗС с несколькими режимами позиционирования.
  • Пневматическая система зажима с регулируемой скоростью зажима предотвращает повреждение печатной платы.
  • Поддержка тестирования многослойной топологии и неформованных плат.
  • Поддержка тестирования неформованных плат. A Li

Доступно для предзаказа

FT8800 машина для тестирования печатных плат с винтовым приводом и с летающим пробником (flying probe tester) используется для проверки качества сборки печатных плат и обнаружения различных дефектов, таких как обрывы и короткие замыкания. Она также может использоваться для измерения сопротивления, емкости и других параметров компонентов.
Высокоскоростной тестер с летающими пробниками использует передние и задние ПЗС-датчики высокого разрешения, что обеспечивает точное определение центра контрольной точки и чёткое отображение сообщений об ошибках. Эта функция повышает точность процесса тестирования и значительно повышает достоверность результатов.

Кроме того, применение технологии привода ходового винта позволяет тестеру проводить испытания изоляции и целостности цепи на печатных платах с плотным размещением компонентов, большим количеством слоёв, высокой плотностью разводки и малым расстоянием между контрольными точками.

По сравнению с традиционными ременными приводами, приводы ходового винта обеспечивают более высокую точность и стабильность, лучше адаптируясь к сложным и изменяющимся требованиям к испытаниям.
Смотреть похожее оборудование …


Категория: Метки: ,
Модель FT8800 машина для тестирования печатных плат с винтовым приводом
Максимальная тестовая площадь 720*620 мм
Привод винтовой очень точный привод
Скорость тестирования 1500–3000 точек/мин (фактические измерения)
Минимальный размер контактной площадки 3 мил
Минимальное расстояние между контактными площадками 3 мил
Точность повторения 3 мкм
Давление иглы 1–15 г (регулируется с помощью датчика точности)
Испытательное напряжение 30–300 В (500 В опционально)
Ток холостого хода 1–300 мА
Метод тестирования измерение емкости/сопротивления (предпочтительно измерение емкости)
Диапазон измерения проводимости 3–1000 Ом
Диапазон измерения изоляции 1–250 МОм
Требования к окружающей среде
Требования к электропитанию Однофазный переменный ток 220 В
Требования к подаче воздуха 0,1–0,3 МПа
Номинальная мощность 2 кВт
Температура окружающей среды 15–30 °C
Влажность 30–70% (без конденсации)
Входная мощность 220 В 50 Гц
Габаритные размеры (ДxШxВ) 2000x1000x2000мм
Размеры упаковки (ДxШxВ) 2200x1100x2130 мм
Вес Нетто/Брутто 1087/1234 Кг
