Станки для намотки проводов

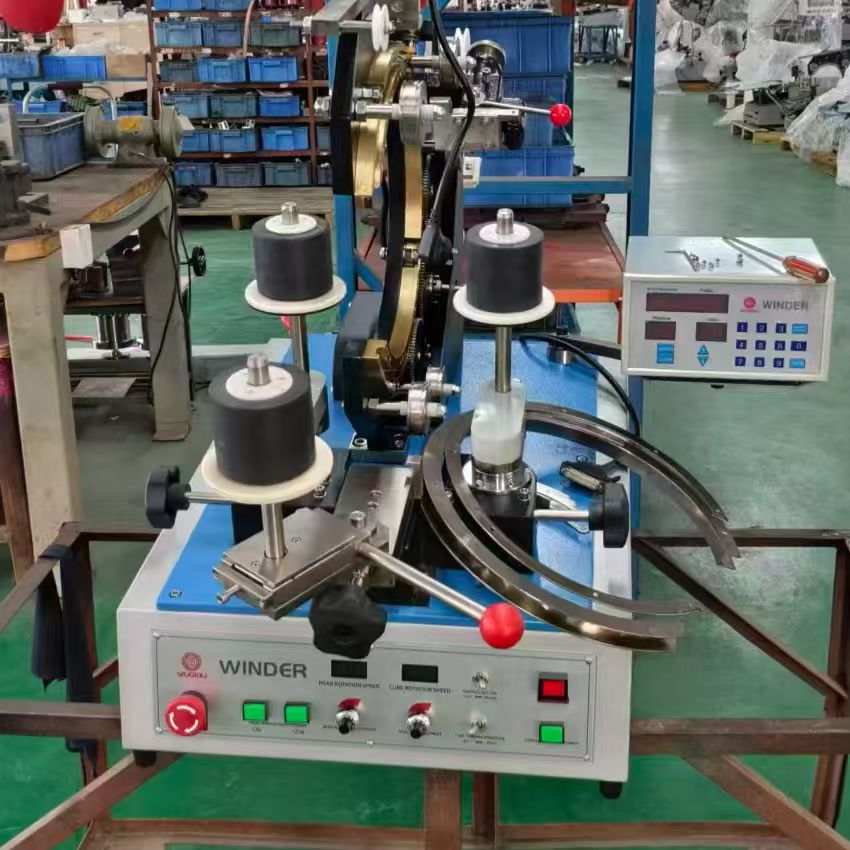

JG-6504 Станок для намотки тороидальных трансформаторов диаметром до 250мм
Наличие:
Доступно для предзаказа
Особенности
- Диаметр проволоки – φ0.6-3 мм
- Макс. внешний диаметр готовой катушки – φ100-250 мм
- Мин. внутренний диаметр готовой катушки – φ50 мм
- Макс. высота готовой катушки – 150 мм
- Емкость памяти контроллера – Можно запомнить 29 программ для различных катушек
- Макс. скорость намотки – 150-200 об/мин
- Один комплект стандартной автоматической машины для намотки тороидальной катушки включает только один челнок для намотки PCS, челноки для намотки других размеров являются опцией и оплачиваются дополнительно.
- Высокотехнологичный челнок для максимальной эффективности.
- Отдельные регуляторы скорости для загрузки и наматывания проволоки.
- С помощью датчика длины провода можно точно подсчитать длину загрузочного провода.
- Можно точно подсчитать количество витков обмотки с помощью высокочастотного фотоэлектрического датчика.
- Программируемое направление намотки, диапазон возврата обмотки (обороты или угол) и угол намотки сегмента.
- Точное расстояние между проводами с помощью программируемого контроллера.
Доступно для предзаказа
JG-6504 Станок для намотки тороидальных трансформаторов диаметром до 250мм используется для намотки толстых эмалевых проводов на большой тороидальный сердечник. Он используется при намотке больших тороидальных трансформаторов, больших катушек тороидального регулятора напряжения, больших катушек корректора тороидального фактора.
Смотреть похожее оборудование …
| Модель | JG-6504 Станок для намотки тороидальных трансформаторов диаметром до 250мм |
|---|---|
| Диаметр проволоки | φ0.6-3 мм |
| Макс. внешний диаметр готовой катушки | φ100-250 мм |
| Мин. внутренний диаметр готовой катушки | φ50 мм |
| Макс. высота готовой катушки | 150 мм |
| Емкость памяти контроллера | Можно запомнить 29 программ для различных катушек |
| Макс. скорость намотки | 150-200 об/мин |
| Расстояние между проводами | Пропорциональная связь с двойной переменной шаговой частотой (шаговый двигатель) |
| Напряжение питания | Переменный ток 220 В (50 Гц) |
| Макс. внешний диаметр шпули | φ360 мм |
| Габаритные размеры (ДxШxВ) | 550x500x820 мм |
| Размеры упаковки (ДxШxВ) | 700x700x1000 мм |
| Вес Нетто/Брутто | 140/160 кг |
