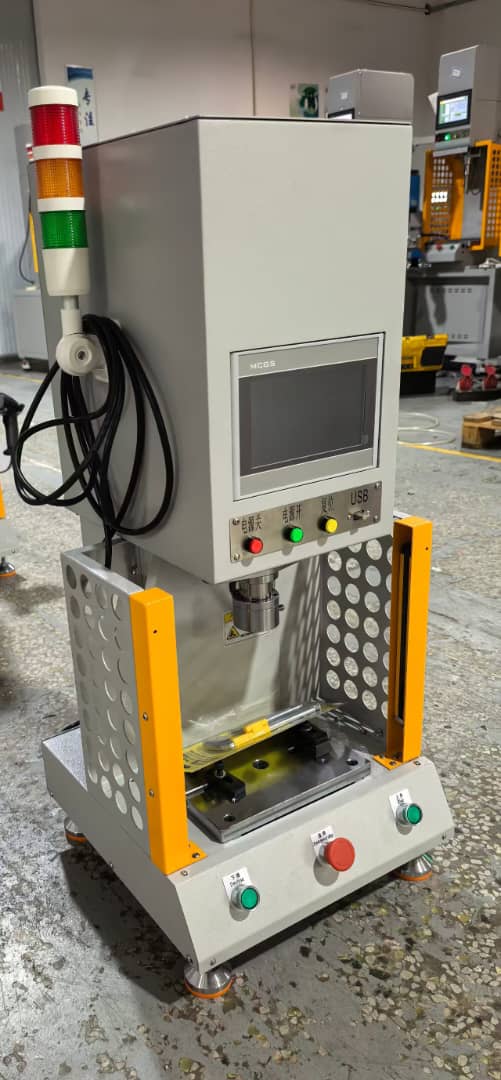

JOINTECH настольный сервопресс с усилием 0.5~15 тонн

Наличие:

Доступно для предзаказа


Особенности
  • 0.5 и 1-тонный сервопресс с С-образной рамой, прежде всего, это пресс для точной сборки.
  • Благодаря тяжелой сварной и усиленной ребрами жесткости С-образной рамы машина обеспечивает максимальную жесткость и самый низкий уровень прогиба.
  • Полностью электрический, энергоэффективный.
  • Точная и тихая работа.
  • 13-дюймовый сенсорный экран
  • Точность давления – 0,001 F.S
  • Повторяемость давления – 1% F.S.
  • Отображение кривой процесса запрессовки.
  • Режим управления – Режим тройного нажатия для выбора
  • Можно установить 100 наборов процедур прессования.
  • Хранение и поиск данных с прессовой посадкой.
  • Шестиступенчатый одинарный ход:
    • Ускоренный ход вперед: быстрый подход к заготовке
    • Обнаружение: от холостого хода до обнаружения заготовки
    • Пресс-фитинг: заготовка запрессовывается
    • Буфер: замедленние перед окончанием запрессовки
    • Удерживающее давление: удерживание в положение остановки запрессовки
    • Возврат: быстрый возврат в исходное состояние
  • При настройке программы можно выбрать три режима прессования:
    • Фиксированная скорость прессования, установка точного положения для остановки
    • Фиксированная скорость прессования, установка точного давления для остановки
    • Фиксированная скорость прессования, установка точного ограничителя перемещения.

Доступно для предзаказа

Настольный электрический сервопресс сокращенно называется сервопрессом или электрическим прессом. Он использует систему электропривода. Сила и скорость пресса отделены друг от друга во время работы, что может значительно улучшить точность изготовления и выход продукции. Благодаря комплексному управлению электрификацией сервопресс может произвольно программировать ход, скорость, давление и т. д.

Сфера применения:

  • Автомобильная промышленность: амортизаторы, шестерни, шатунные валы, шатуны, втулки, головки цилиндров, гильзы цилиндров, рулевые механизмы, компоненты тормозных дисков запрессовываются.
  • Моторостроение: запрессовка статоров, шпинделей, роторов, подшипников, вкладышей и других компонентов.
  • Электронная промышленность: электрические инструменты, печатные платы, печатные платы, соединители, электроника и другие компоненты запрессовываются.
  • Промышленность бытовой техники: запрессовка и клепка деталей бытовой техники.
  • Другие отрасли: изделия, требующие точной запрессовки.

Характеристики сервопресса:

  • Источником питания прецизионного сервопресса является электричество, которое обеспечивает более 80% экономии энергии по сравнению с гидравлическим прессом.
  • На сенсорном экране можно ввести такие параметры, как усилие запрессовки, глубина запрессовки, скорость давления и время удержания давления.
  • С помощью внешних портов данные запрессовки могут быть извлечены на внешнее оборудование, чтобы обеспечить отслеживаемость данных обработки продукта.
  • Сила нажатия и кривая положения отображаются на сенсорном экране, их можно сохранять и отслеживать.

Благодаря встроенному прецизионному датчику нагрузки и датчику положения, а также широкому выбору режимов прессования, сервопресс  предлагает м очень высокий уровень гибкости, позволяющий удовлетворить их требования к точности сборки.

Модель JOINTECH 0.5 тонн JOINTECH 1 тонна
Усилие пресса 500 кгс (0.5 тонн) 1000 кгс (1 тонна)
Рабочая температура 0 ~ 40 ℃
Размеры рабочего стола 300×400 мм 300×400 мм
Дисплей  13-дюймовый сенсорный экран
Блок управления ПЛК и эксклюзивный блок управления
Режим управления При настройке программы можно выбрать три режима прессования:
1. Фиксированная скорость прессования, установка точного положения для остановки
2. Фиксированная скорость прессования, установка точного давления для остановки
3. Фиксированная скорость прессования, установка точного ограничителя перемещения.
Режим привода Точный серводвигатель переменного тока
Интерфейс USB Доступны загрузка и выгрузка данных через порт USB 2.0
Диаметр соединителя матрицы Ø16 мм Ø16 мм
Единица давления 0,1 кгс
Точность давления 0,001 F.S
Повторяемость давления 0,01 F.S
Точность хода 0,001 мм
Продолжительность повторения запрессовок 0,01 мм
Скорость холостого хода 0,1–160 мм/с
Средняя скорость 0,5–20 мм/с
Скорость запрессовки 0,5–35 мм/с
Скорость возврата (втягивания штока) 0,1–160 мм/с
Время ожидания 0,1–99,9 секунды
Потребляемая мощность 0.75 кВт 1.3 кВт
Электропитание Однофазный 220 В переменного тока 220 В/380 В переменного тока, трехфазный
Габаритные  размеры (ДxШxВ) 550x670x1150 мм
Размеры упаковки (ДxШxВ) 700x800x1300 мм 700x800x1400 мм
Вес Нетто/Брутто 100/150Кг 1100/160Кг

Выбор максимальной мощности оборудования

Размеры 300 кг/500 кг 1T/2T 3T 5T/8T 10T/15T
L 400мм 380мм 500мм 550мм
W 480мм 550мм 600мм 760мм 800мм
H 1000мм 1130мм 1230мм 1600мм 1720мм
L1 300мм 350мм 500мм
W1 210мм 290мм 200мм 400мм
H1 245мм 300мм 350мм 400мм
H2 200мм 200мм
H3 135мм 190мм 290мм
