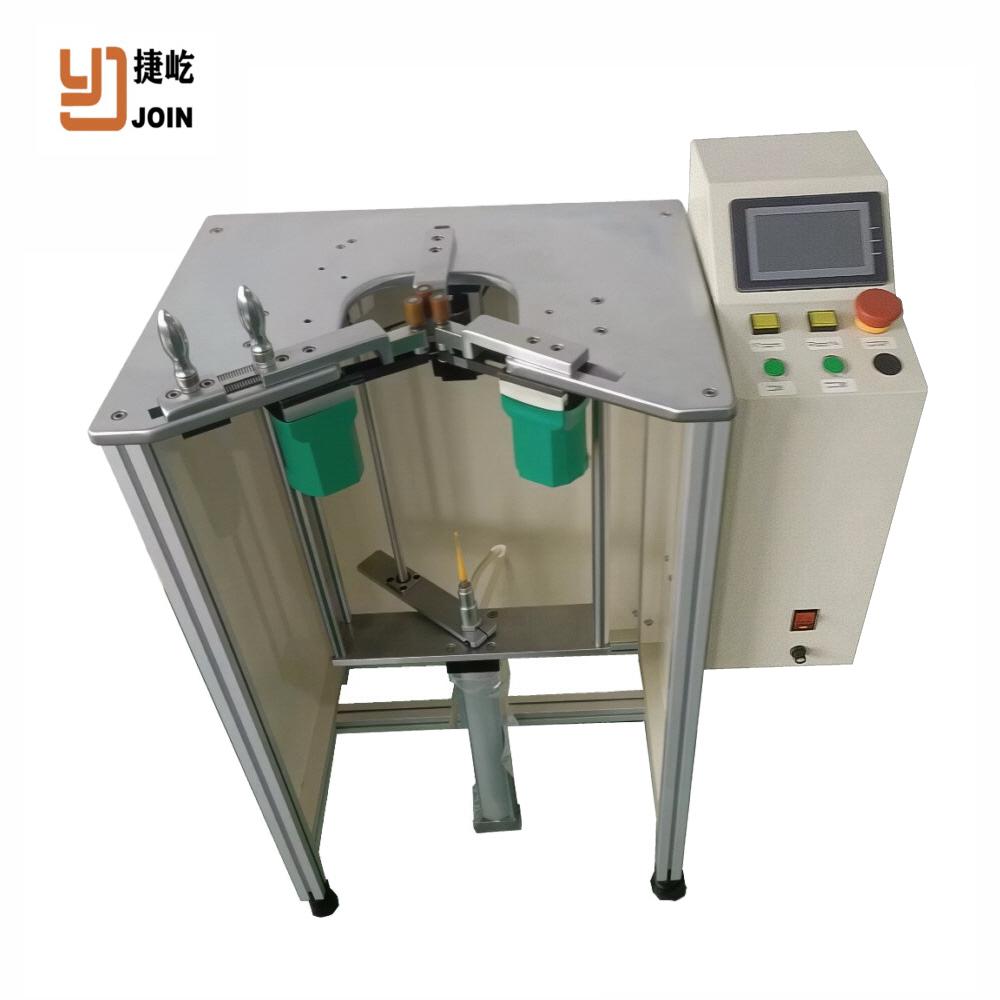

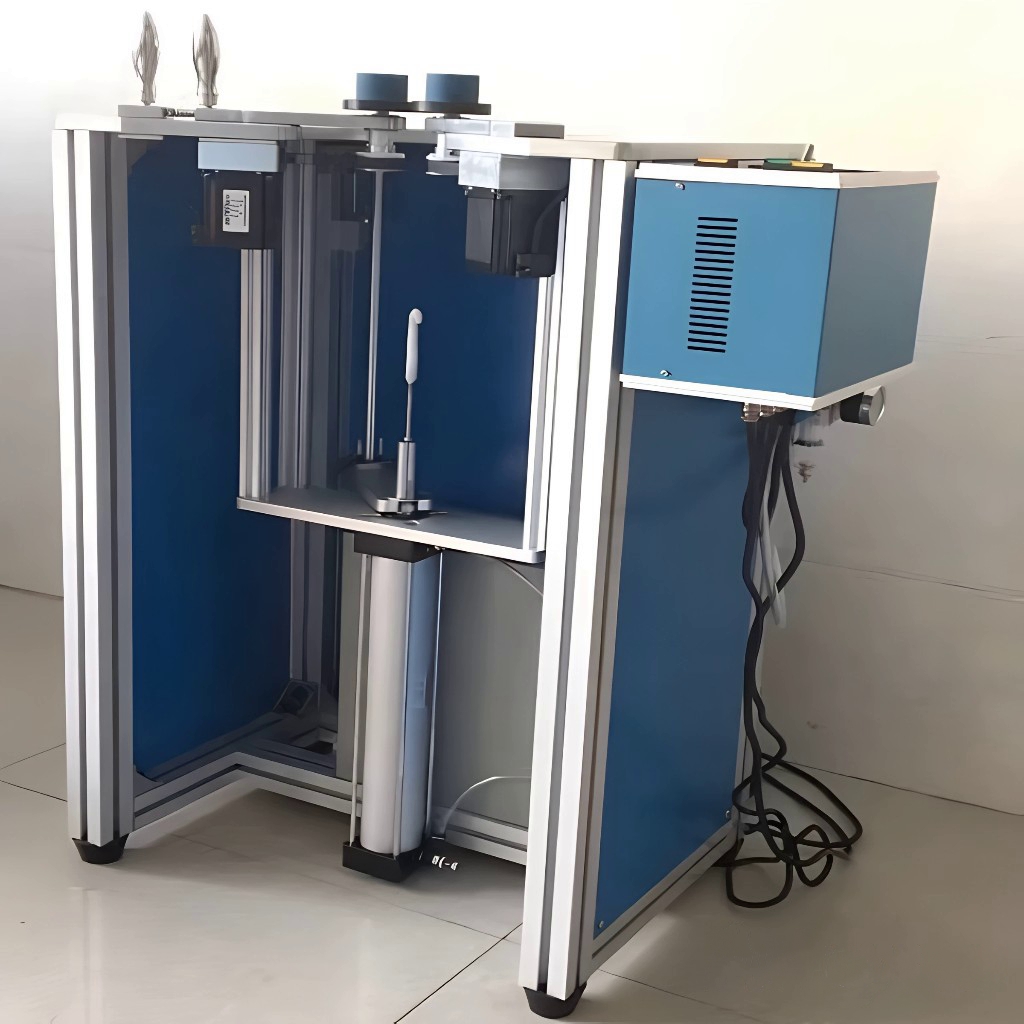

JY-210LD Станок для намотки тороидальных трансформаторов крюком

Наличие:

Доступно для предзаказа

Особенности

  • Прецизионная обработка специальным крючком, не повреждает эмалированную проволоку
  • Диаметр провода: 0,3 мм-3 мм
  • Наружный диаметр – 25-80 мм
  • Низкий уровень шума и высокая эффективность;
  • Сохраняет данные более одного года и имеет функцию защиты от отключения питания.
  • Вы можете выбрать различные направления намотки провода, угол обмотки и угол сечения.
  • Технология фотоэлектрического индукционного переключателя имеет высокую точность и точный подсчёт намотанных колец.
  • Станок обладает шаговым двигателем;
  • Наматывать можно в несколько слоёв.
  • Простое управление станком
  • Шаговый двигатель управляет вращением сердечника, обеспечивая точный контроль расстояния между проволоками.
  • Электрическая система управления PLC, стабильные и надежные электрические характеристики.
  • Ножной переключатель управления наведением, может переключаться в автоматический режим в любое время во время производства.
  • Различные размеры вязальных игл для ниток разного диаметра.
  • Тороидальный индуктор, тороидальные трансформаторы, тороидальные трансформаторы тока

Доступно для предзаказа

Узнать цену

Данный станок крючкового типа используется для намотки толстых эмалевых проводов на тороидальный сердечник. Он используется при намотке тороидальных трансформаторов с небольшим внутренним диаметром, больших катушек тороидального регулятора напряжения, больших катушек корректора тороидального фактора.

ВНИМАНИЕ! Для станка требуется воздух – 0,4-0,6 МПа.

Возможно использовать

  • Компрессор с ресивером 50~100 литров
  • 0.17 м. куб/мин
  • 0.8 Mpa
  • Мощность 1.5 кВт




Категория: Метки: , , , , , , , , ,
Модель JY-210LD Станок для намотки тороидальных трансформаторов крюком
Диапазон диаметра провода φ0,3 мм-3,0 мм (четыре провода)
Мин. конечный внутренний диаметр катушки 10 мм
Мин. конечный наружный диаметр катушки 25 мм
Макс. конечный внешний диаметр катушки после намотки 80 мм
Макс. конечная высота трансформатора 50 мм/100 мм
Источник питания 220В переменного тока, 50Гц
Давление подачи воздуха 0,4≤P≤1 МПа (рабочее давление устройства: 0,4–0,6 МПа)
Метод управления Пежевой переключатель
Метод перемещения Шаговый двигатель
Направление перемещения Левое и правое ручное управление
Размеры упаковки (ДxШxВ) 900x600x1200 мм
Вес Нетто/Брутто 60/90 кг.
