Станки для намотки проводов

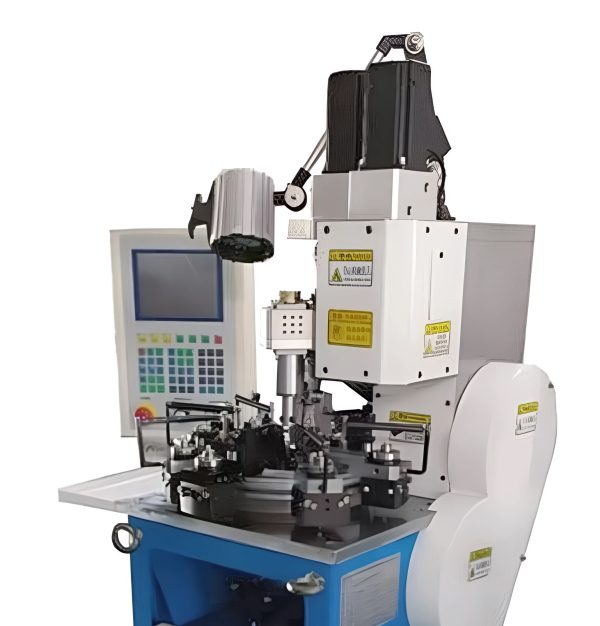

JY320KX Программируемый автоматический станок для намотки катушек
Наличие:
Доступно для предзаказа
Особенности
- Полностью автоматический станок для намотки катушек из провода.
- Макс. длина катушки – 40 мм
- Мин. установка оси вверх-вниз – 0,01 мм
- Размер провода – ∮ 2,0 мм
- Станок обладает автоматической подачей провода.
- Автоматическая зачистка и лужение концов провода по технологии Solder Leader Wire.
- Чтобы оборудование работало плавно и точно, используется новейший производственный процесс, делая намотку провода более стабильными.
- Оптимизирована конструкция станка, что позволило улучшить общую производительность оборудования.
- Высокопроизводительный серводвигатель позволяет сделать работу более точной.
- Основной вал обмотки разработан и изготовлен с использованием передовой технологии, ошибка концентричности вращения дополнительно уменьшена, что соответствует требованиям внутреннего диаметра различных полых катушек, особенно при производстве катушек с плоской проволокой.
- Данный станок может производить очистку плоской проволоки большого размера.
Доступно для предзаказа
Полностью автоматический станок для намотки катушек из провода. Станок обладает автоматической подачей провода.
Автоматическая зачистка и лужение концов провода по технологии Solder Leader Wire.
Производство катушек с различным внутренним диаметром требует только замены приспособлений и программы намотки, сохраненная в памяти станка.
Изделия этого станка широко используются в электронной, цифровой, мобильной, автомобильной и других отраслях промышленности.
| Модель | JY320KX Программируемый автоматический станок для намотки провода на катушки |
|---|---|
| Макс. длина катушки | 40 мм |
| Мин. установка оси вверх-вниз | 0,01 мм |
| Размер провода | Медь: φ 0,2–2,0, сталь: φ 0,15–1,0 |
| Мин. установка оси вверх-вниз | 40 мм |
| Направление вращения | влево, вправо |
| Начальная длина провода | ≤40 мм |
| Завод сервопривода | 0,75 кВт |
| Макс. настройка оси колеса | 359,9 градуса |
| Сервопривод колеса | 1,0 кВт |
| Настройка минимальной обмотки | 0,1 градуса |
| Сервопривод вверх-вниз | 0,75 кВт |
| Макс. настройка обмотки | ±99 оборотов±359,9 градуса |
| Мин. настройка оси колеса | 0,1 градуса |
| Габаритные размеры (ДxШxВ) | 1280x1180x1650 мм |
| Вес Нетто/Брутто | 350/420 Кг |
