Наличие:

Доступно для предзаказа

Особенности:

  • Точный контроль температуры и давления: Оснащенный множеством отверстий, этот пресс позволяет точно регулировать температуру и давление, обеспечивая оптимальные условия склеивания различных материалов. Такая точность очень важна для сохранения целостности и качества ламината.
  • Разнообразные варианты нагрева: Пластины могут нагреваться с помощью электронагревателей, пара или горячего масла, что обеспечивает гибкость в соответствии с требованиями к нагреву различных материалов и областей применения. Такая универсальность обеспечивает возможность адаптации пресса к широкому спектру промышленных потребностей.
  • Внутренняя система охлаждения: Для задач, требующих быстрой обработки, пластины имеют внутреннее охлаждение. Эта функция значительно сокращает время охлаждения, тем самым повышая общую производительность пресса.
  • Вакуумная среда: Плита для горячего прессования помещается в вакуумный бокс с отрицательным давлением, который идеально подходит для задач, требующих контролируемой среды, свободной от воздушных карманов и загрязнений. Такая вакуумная среда особенно полезна для деликатных материалов и высокоточных изделий.
  • Широкий спектр применения: От прямых и изогнутых панелей из шпона до работ с углеродным волокном и вакуумной инфузии – вакуумный ламинационный пресс способен справиться с множеством задач. Это делает его бесценным инструментом для отраслей, где требуются сложные процессы ламинирования.

Доступно для предзаказа

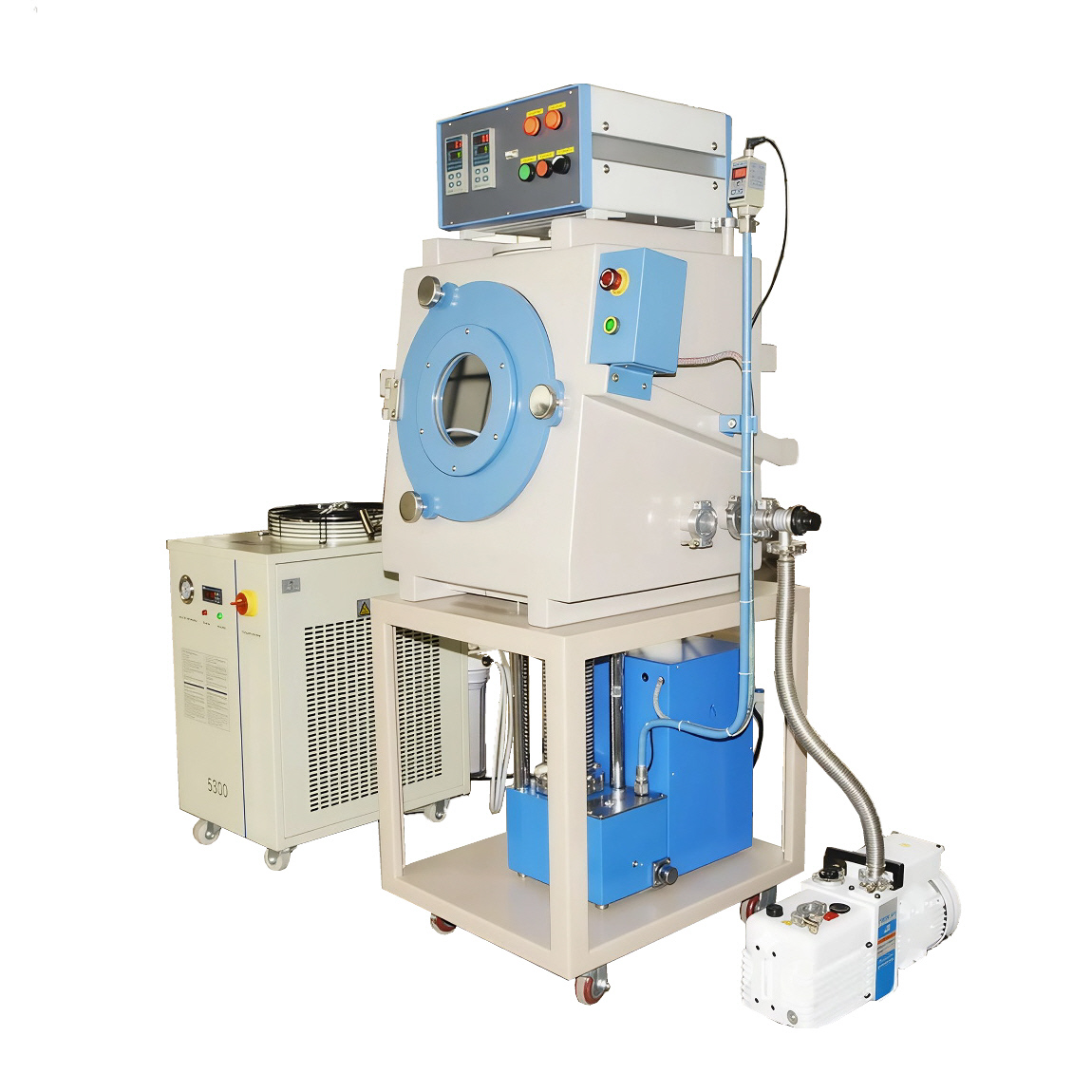

KT-VLP Вакуумный ламинационный пресс – это многофункциональная машина, сочетающая в себе гидравлический пресс, электрический нагрев и вакуумный перчаточный ящик. Благодаря электрическим нагревательным плитам, встроенным в плиту гидравлического пресса, теплоизоляции и охлаждению циркулирующей водой, можно предотвратить высокую температуру структуры гидравлического пресса.

Прессующие плиты расположены внутри вакуумного перчаточного бокса, который может создавать вакуум и чистую среду для обработки продуктов, чувствительных к кислороду.

Вакуумные прессы для ламинирования обычно используются для склеивания пластин, трансформации тонких пленок и ламинирования LCP. Они особенно полезны в тех случаях, когда требуется вакуум и чистая среда для предотвращения окисления или загрязнения обрабатываемых материалов.

Область применения:

Вакуумный ламинационный пресс находит применение в различных отраслях промышленности, в том числе:

  • Склеивание пластин
  • преобразование тонких пленок
  • ламинирование LCP
  • Декоративные ламинаты для внутренних панелей самолетов
  • Вакуумный прижим
  • Вакуумный патрон
  • Шпонирование
  • Вакуумная формовка глиняной посуды
  • Вакуумный зажим и фрезерование по шаблону

Смотреть похожее оборудование …

Категория:
Модель KT-VLP100 KT-VLP300 KT-VLP400
Размер нагревательной плиты 100×100 мм 300×300 мм 400×400 мм
Расстояние перемещения пластин 30 мм 40мм 40 мм
Рабочее давление 30T во время нагрева/40T в холодном состоянии
Манометр Цифровой манометр
Температура нагрева <500℃
Контроль температуры Сенсорный экран с ПИД-регулятором
Материал камеры 304 нержавеющая сталь
Вакуумный насос Пластинчато-роторный вакуумный насос
Вакуумное давление -0,1 МПа
Конструкция
  • Две плоские нагревательные пластины 135 x 135 мм из термостойкой Cr-стали с макс.
  • рабочей температурой 500ºC
  • Нагревательный элемент мощностью 1000 Вт вставляется в центр нагревательных пластин для быстрого нагрева
  • Макс. Нагрузка на нагревательную плиту 135×135 мм: 10 метрических тонн при 500°C (55 кг/см2); 20 метрических тонн при RT (110 кг/см2)
  • Два прецизионных терморегулятора, которые управляют двумя нагревательными плитами по отдельности
  • с 30 программируемыми сегментами
  • Водяные рубашки охлаждения встроены как сверху, так и снизу нагревательных плит для содействия охлаждению
Гидравлический насос
  • Модифицированный электрический гидравлический пресс подключен к вакуумной камере.
  • Подвижное расстояние между двумя нагревательными плитами: 15 мм.
  • Автоматическое регулирование максимального давления с помощью цифрового манометра.
  • Точность давления: +/-0,01 Мпа (0,1 кг/см²).
  • Две плоские нагревательные пластины установлены с пластинами водяного охлаждения для макс. 500ºC рабочей температуры.
  • Для охлаждения нагревательных пластин при рабочей температуре свыше 200 ºC требуется водяное охлаждение (>15 л/мин).

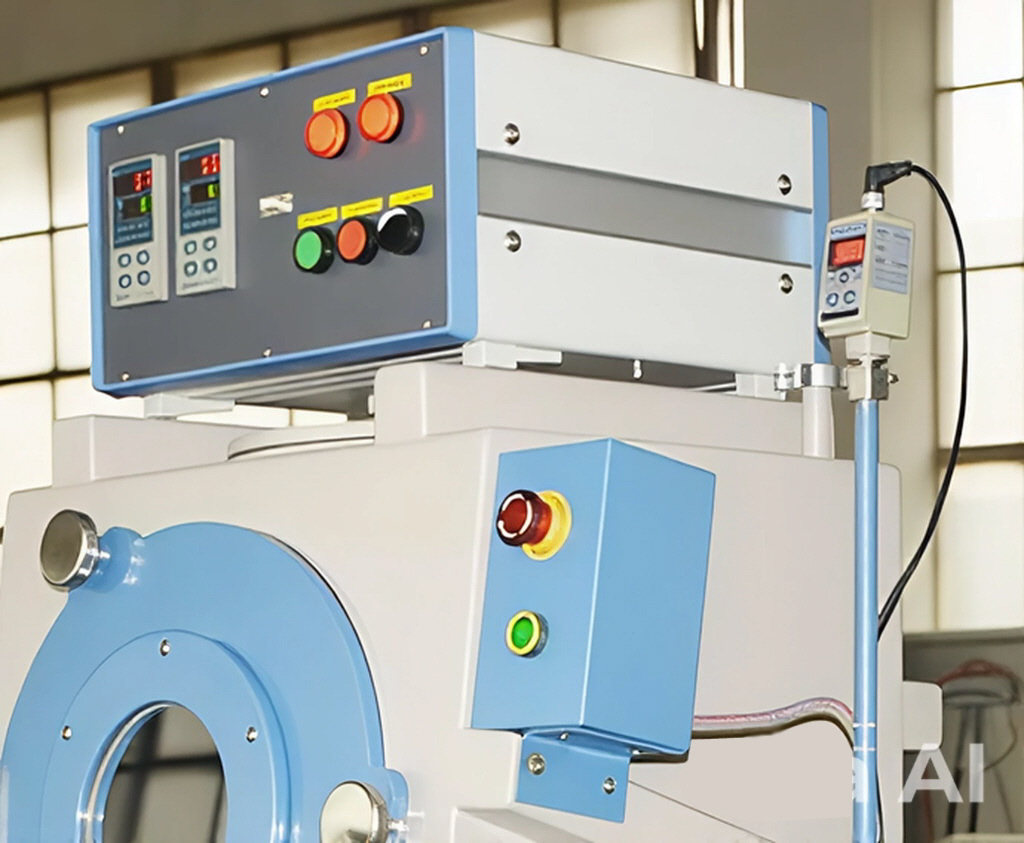

Контроль температуры и индикация давления
  • Два прецизионных терморегулятора с 30 программируемыми сегментами управляют нагревательными пластинами .
  • отдельно с точностью +/1°C.
  • Терморегуляторы имеют функцию автоматической настройки ПИД-регулятора, защиту от перегрева и разрыва тепловой пары.
  • Макс. Температура: 500°C с инертным газом или вакуумом с точностью +/-1°C.
  • Макс. Скорость нагрева: 2,5°C/мин
  • Программное обеспечение и интерфейс ПК встроены в контроллер, который может быть подключен к ПК для управления через разъем RS232.
  • Цифровой измеритель давления (контроллер) встроен снаружи вакуумной камеры.
  • Вы можете установить давление на желаемое значение, которое может остановить электрический гидравлический пресс автоматически.

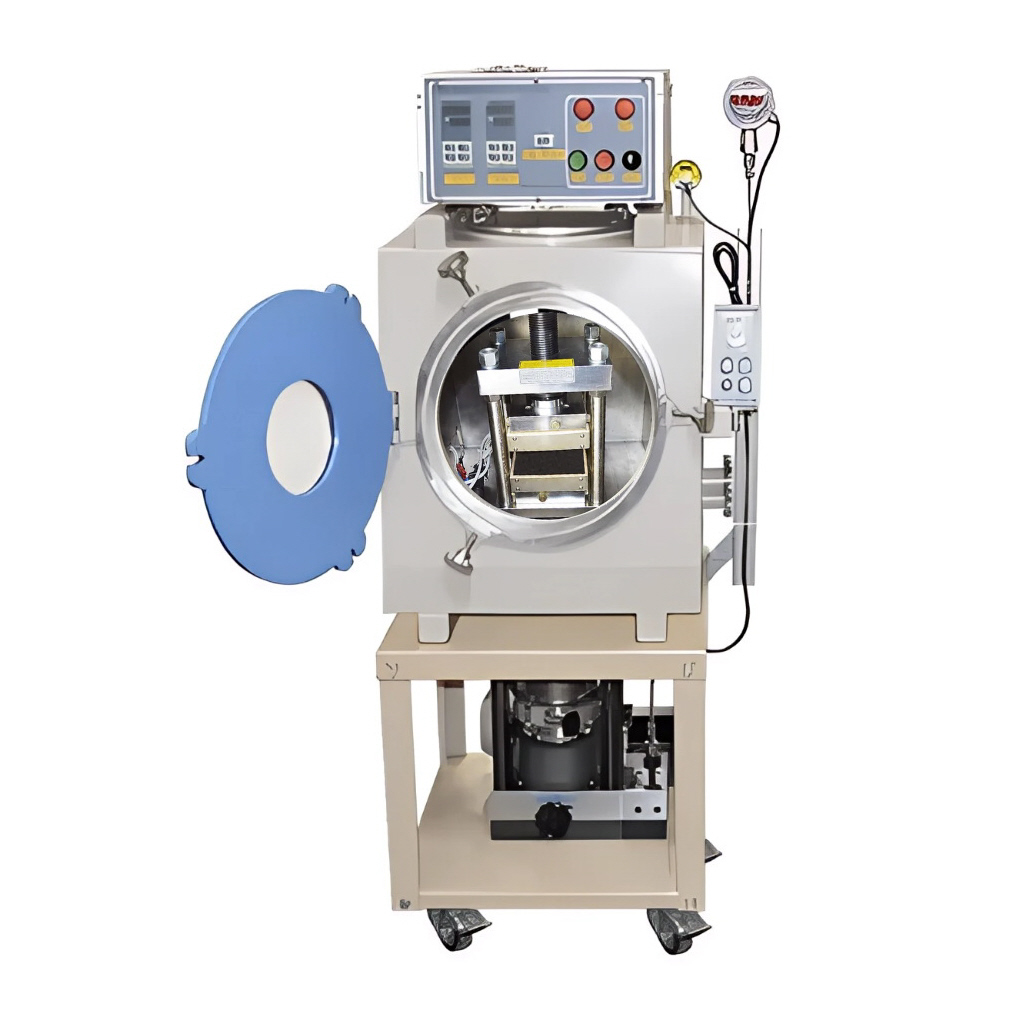

Вакуумная камера

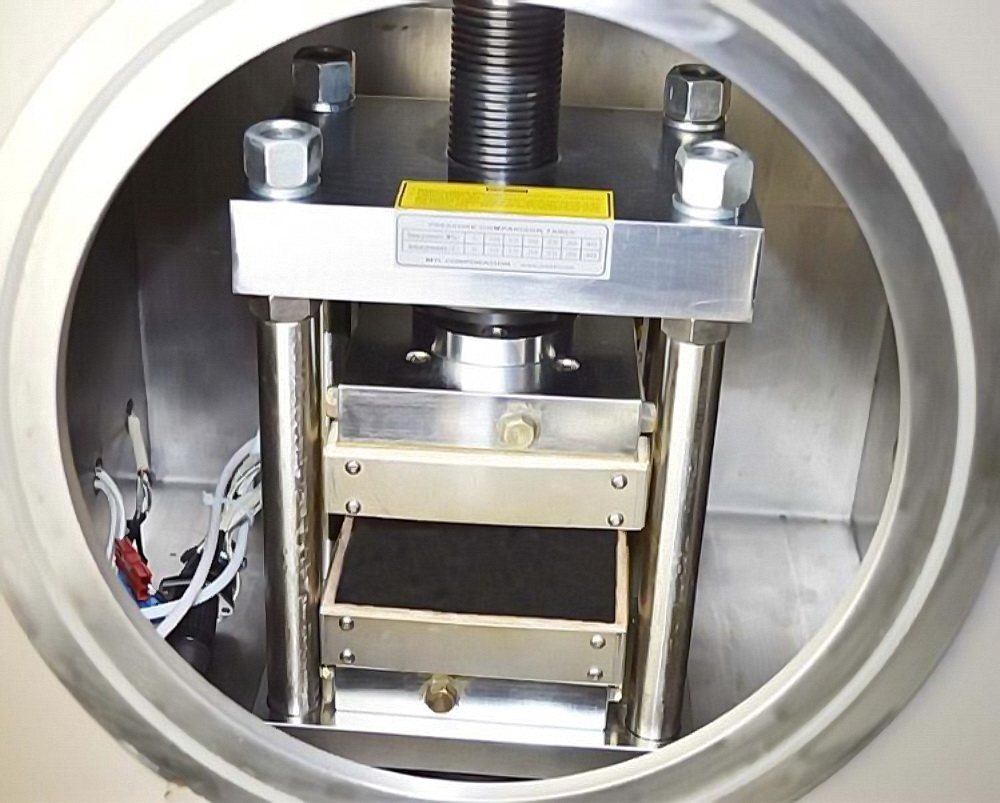

  • Электрический гидравлический пресс и нагревательные пластины помещаются внутрь вакуумной камеры.
  • Вакуумная камера изготовлена из SS304 с размером: 525Lx480Wx450H (мм).
  • Вместимость вакуумной камеры: около 75 литров.

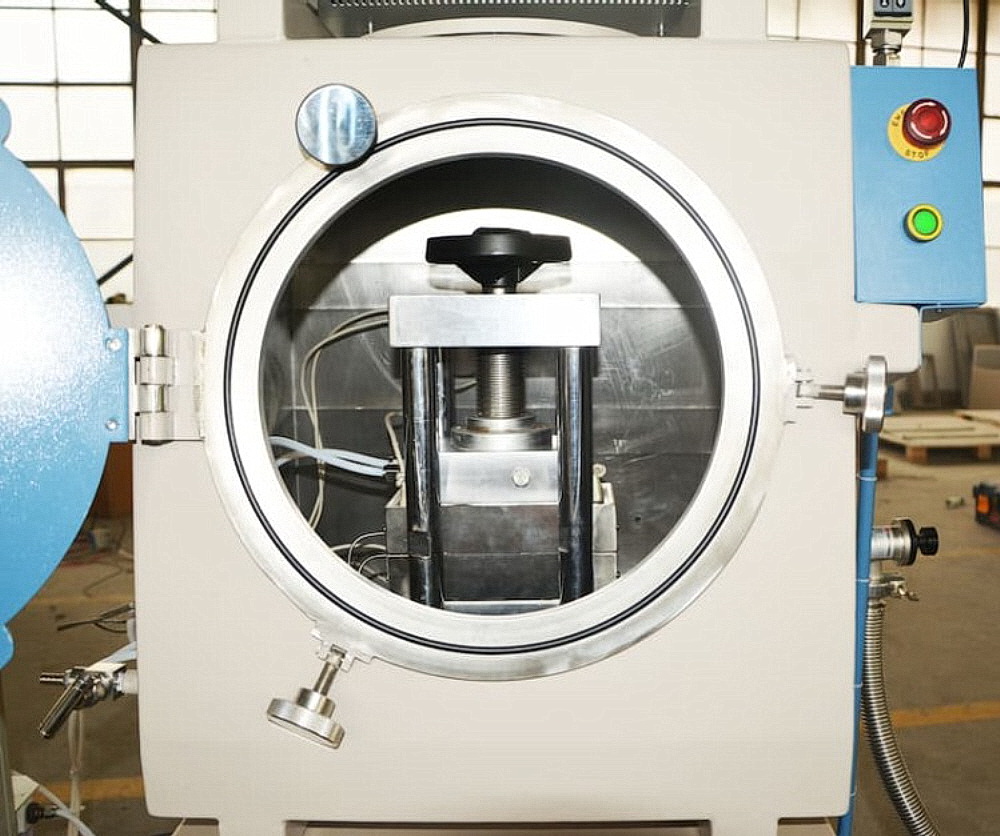

  • Вакуумная герметичная дверь навесного типа диаметром 300 мм с окном из кварцевого стекла диаметром 150 мм установлена для удобства загрузки и наблюдения за образцом.
  • Силиконовое уплотнительное кольцо может быть использовано для всех вакуумных уплотнений.
  • На вакуумной камере установлен один прецизионный цифровой вакуумметр (10E-4 торр).
Электропитание AC110-220V, 50/60HZ
Габаритные размеры (ДxШxВ) 775x550x1325 мм
