LISN-PVDC8301 Симметричная искусственная сеть постоянного тока

LISN-PVDC8301 Симметричная искусственная сеть постоянного тока

Наличие:

Доступно для предзаказа

Особенности:

  • Симметричная сеть искусственного электропитания постоянного тока LISN-PVDC8301 в сочетании с LISUN EMI-9KB or EMI-9KA приемник, может использоваться для измерения напряжения помех в диапазоне частот от 0.15 МГц до 30 МГц для фотоэлектрических инверторов.
  • LISN-PVDC8301 разработан в соответствии с CISPR 16-1-2 для измерения кондуктивных излучений фотоэлектрических инверторов на силовой клемме.
  • Концепция схемы фотоэлектрических инверторов может генерировать пульсирующие токи на стороне постоянного тока инвертора, которые в основном пропорциональны частоте питания. Эти пульсирующие токи могут передаваться по кабелям и модулям фотоэлектрических генераторов и могут действовать как излучение магнитного поля, иногда вызывая значительные помеховые эффекты.

Доступно для предзаказа

Узнать цену

Симметричная сеть искусственного электропитания постоянного тока LISN-PVDC8301 в сочетании с LISUN EMI-9KB or EMI-9KA приемник, может использоваться для измерения напряжения помех в диапазоне частот от 0.15 МГц до 30 МГц для фотоэлектрических инверторов. LISN-PVDC8301 разработан в соответствии с CISPR 16-1-2 для измерения кондуктивных излучений фотоэлектрических инверторов на силовой клемме.

Концепция схемы фотоэлектрических инверторов может генерировать пульсирующие токи на стороне постоянного тока инвертора, которые в основном пропорциональны частоте питания. Эти пульсирующие токи могут передаваться по кабелям и модулям фотоэлектрических генераторов и могут действовать как излучение магнитного поля, иногда вызывая значительные помеховые эффекты.

Обычные измерения на клеммах переменного тока фотоэлектрических инверторов не могут выявить такие помеховые явления. LISN-PVDC8301 специально разработан для измерения всех видов напряжений помех на стороне постоянного тока фотоэлектрических инверторов. К ним относятся, в частности, напряжение помех одного проводника над опорным заземлением (несимметричное напряжение помех), синфазное напряжение помех пары проводников над землей (асимметричное напряжение помех) и, наконец, дифференциальное напряжение помех между двумя проводниками.

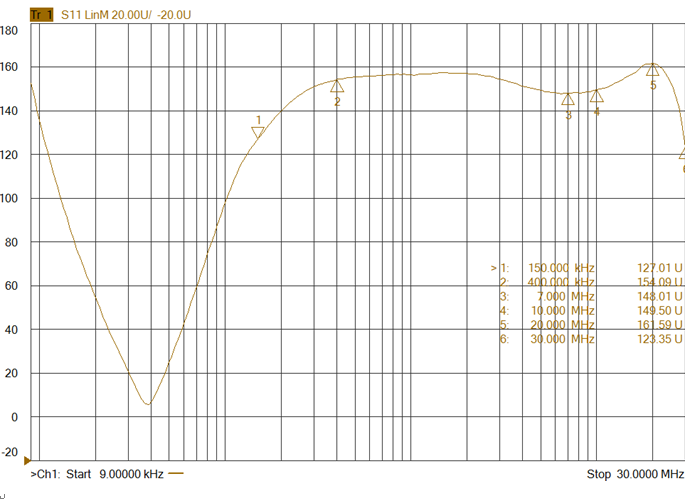

Рис. 1. Импеданс синфазного режима

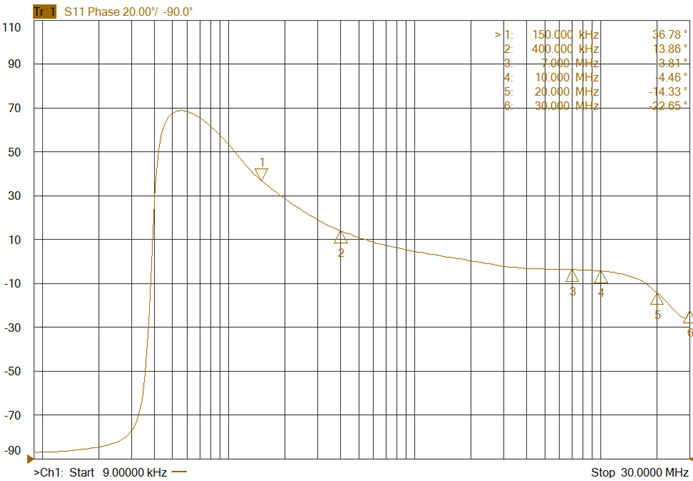

Рисунок 2. Фазовая диаграмма синфазного режима.

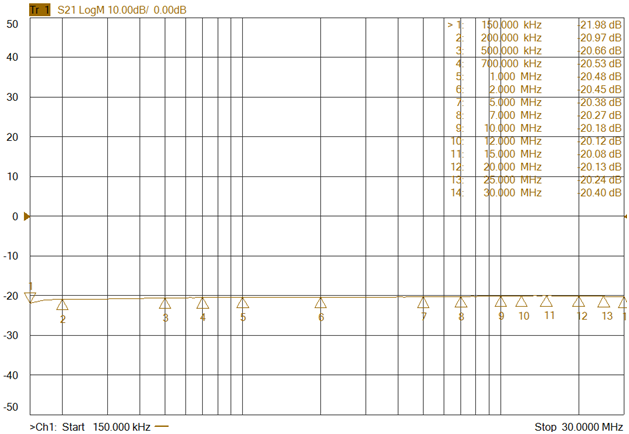

Рисунок 3: Диаграмма коэффициента затухания C-конца (синфазный режим)

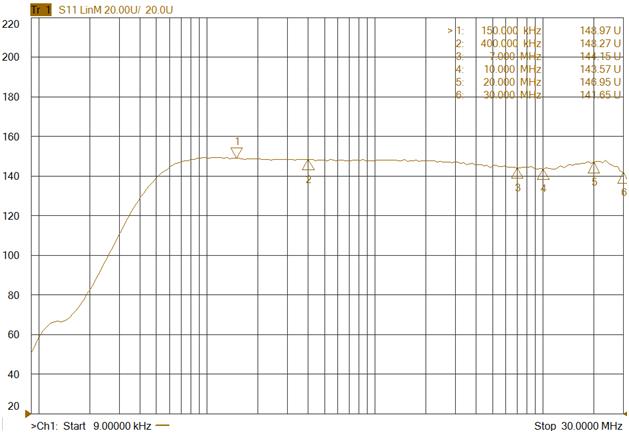

Рисунок 4: Диаграмма импеданса D-конца (дифференциальный режим)

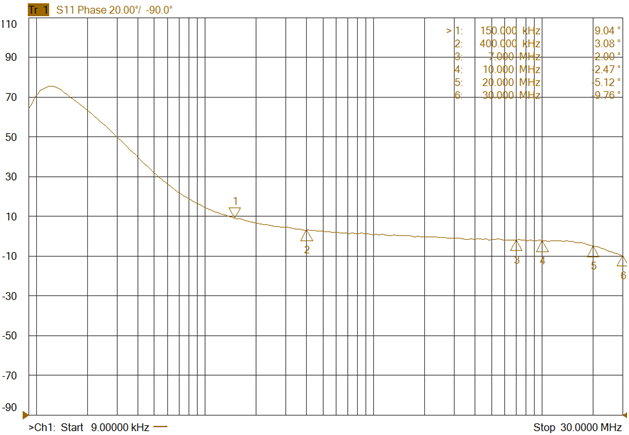

Рисунок 5: Фазовая диаграмма D-конца (дифференциальный режим)

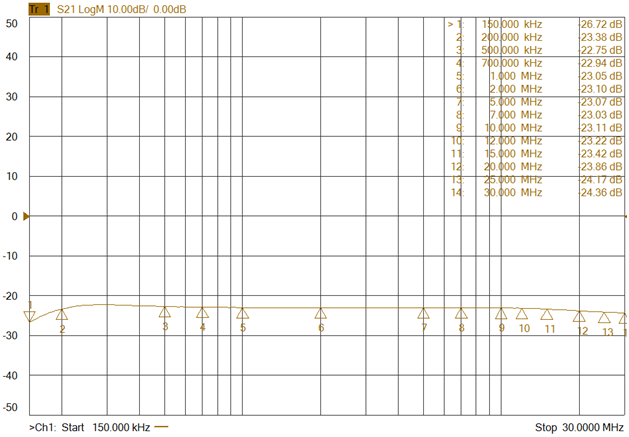

Рисунок 6: Диаграмма коэффициента затухания на D-конце (дифференциальный режим)

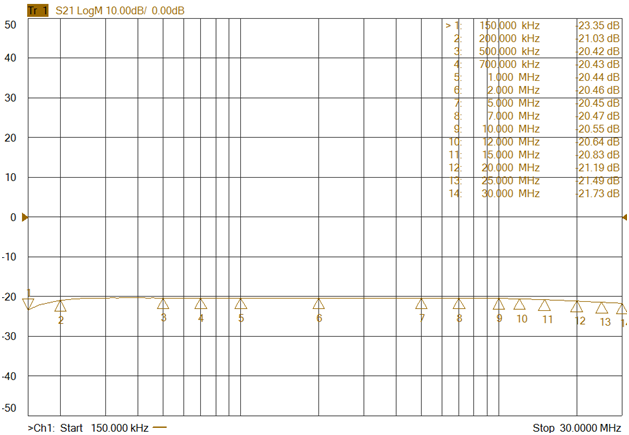

Рисунок 7: Диаграмма коэффициента затухания на конце A

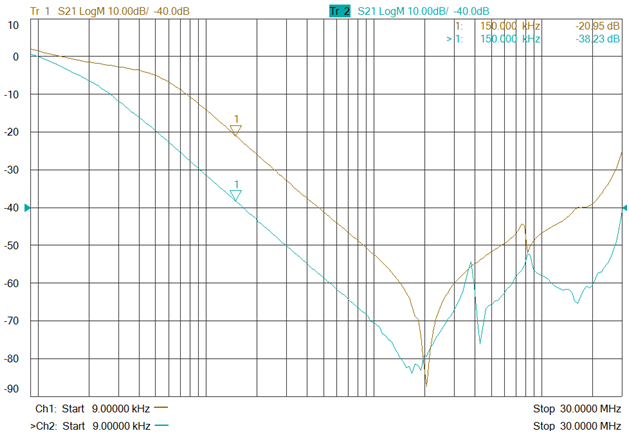

Рисунок 8: Диаграмма коэффициента затухания на B-конце

Рисунок 9: Диаграмма коэффициента затухания на B-конце

Категория: Метка:
Модель LISN-PVDC8301 Симметричная искусственная сеть постоянного тока
Диапазон частот 0.15 МГц – 30 МГц
Максимальный ток (постоянный ток) 200
Максимальное напряжение (постоянный ток) 1500 V
Синфазный импеданс (150 +/- 30) Ом
(Переключатель режима CM, A или B)
Дифференциальный режим импеданса (150 +/- 30) Ом
(переключатель режима ДМ)
Фаза на терминалах EUT (0 +/- 40)°
Вносимые потери (EUT – AE) > 20 дБ
Продольные потери преобразования LCL > 26 дБ
Коэффициент деления напряжения на измерительном порту тип. (20 +/- 3) дБ (10:1)
Сопротивление (постоянный ток) при закороченных клеммах питания (T=25°C) <50 мОм
Разъемы ИО Клеммы M12 с баннерной розеткой
Габаритные размеры (ДxШxВ) 420x208x440 мм
Вес Нетто/Брутто ок. 33 кг
