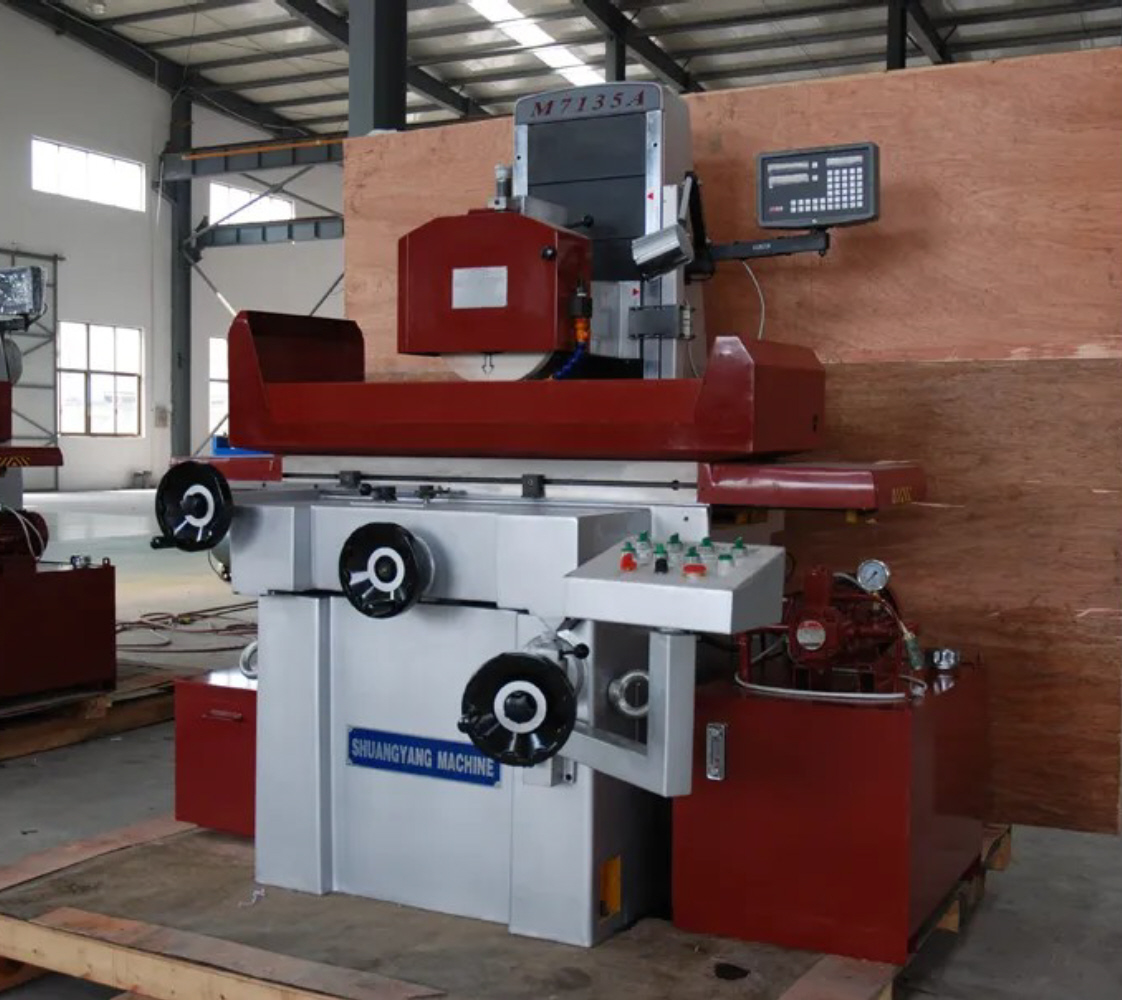

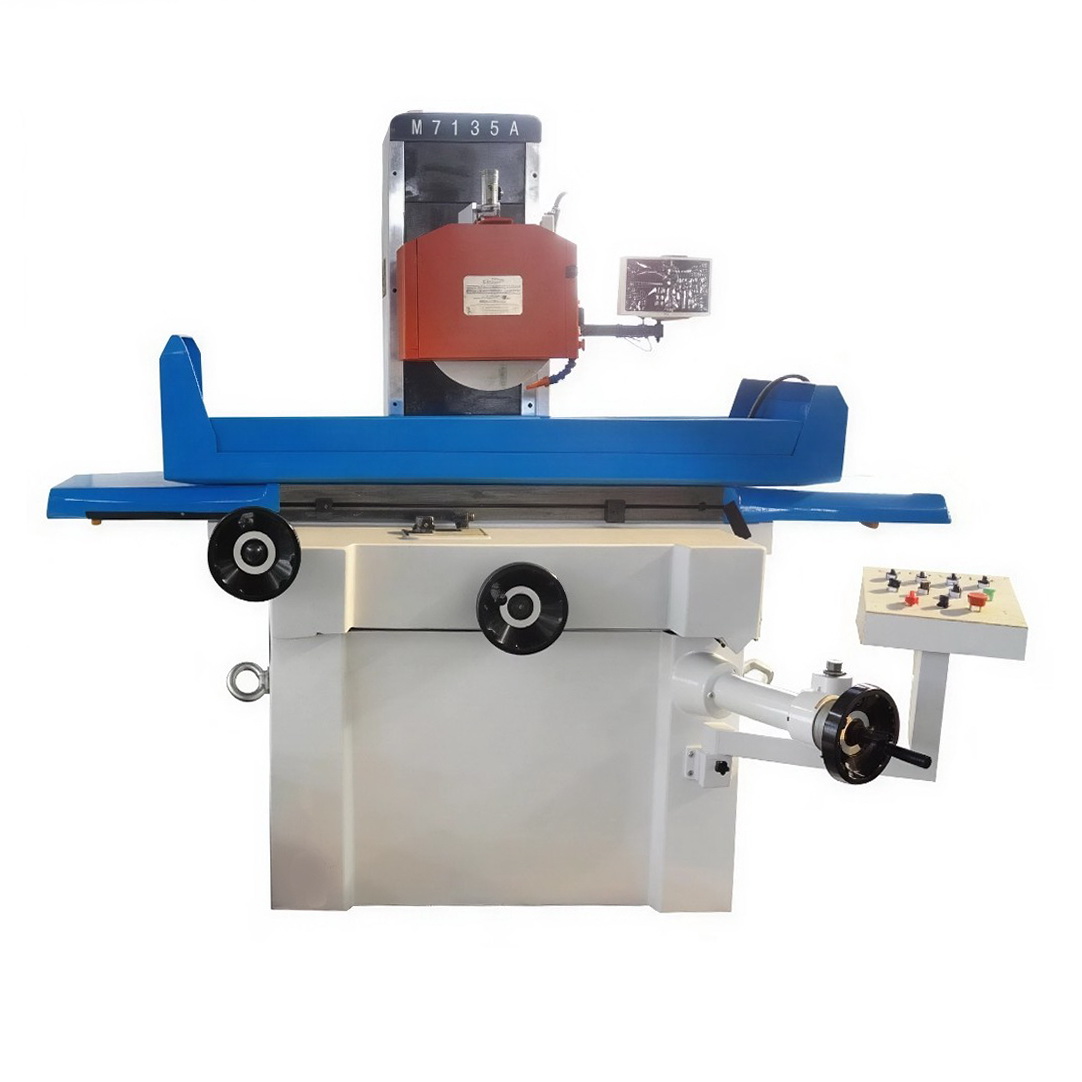

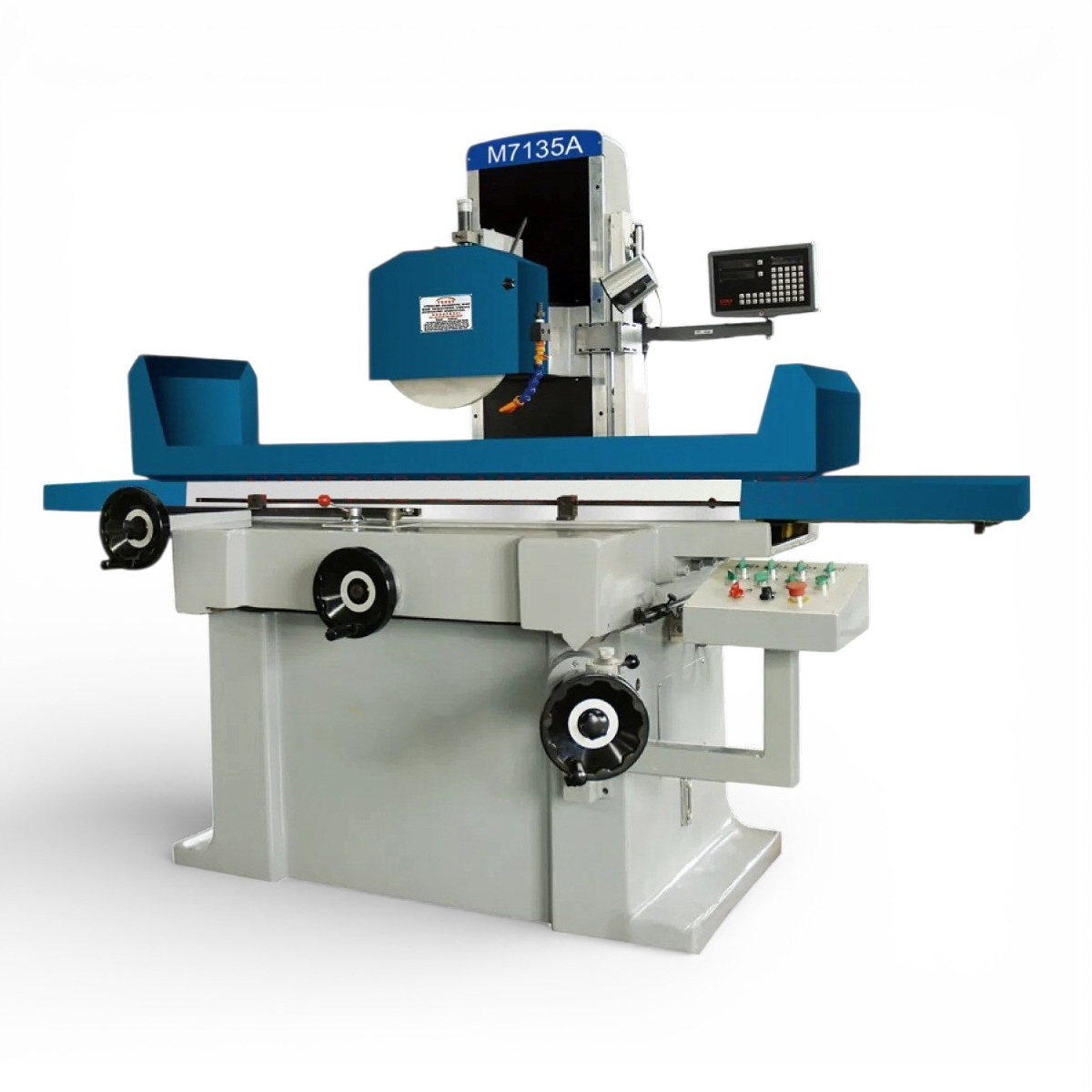

M7135A Гидравлический плоскошлифовальный станок с размером стола до 390×1000 мм

Наличие:

Доступно для предзаказа

Особенности:

  • Гидравлический плоскошлифовальный станок с размером стола до 390×1000 мм
  • Продольное перемещение рабочего стола осуществляется с помощью гидравлической системы, что обеспечивает плавность и гибкость движения.
  • Поперечное перемещение стола может работать как автоматически, так и вручную, а шлифовальная головка имеет механизмы быстрого и точного вертикального перемещения.
  • Компактная конструкция и простота в эксплуатации.
  • Специальная конструкция шлифовальной головки обеспечивает быстрое перемещение, ручное перемещение и точную регулировку.
  • Жесткость и надежность: Конструкция станка отличается высокой жесткостью корпусных деталей, что гарантирует точность обработки и надежность в течение длительного срока службы.
  • Рабочий стол: Оснащен магнитным столом для удобного и надежного крепления обрабатываемых деталей. На контактных поверхностях рабочего стола и направляющих седла используется мягкая лента из тетрафторэтилена. Такая конструкция обеспечивает длительный срок службы.

Доступно для предзаказа

M7135A Гидравлический плоскошлифовальный станок с размером стола до 390×1000 мм с магнитным столом предназначен для высокоточной обработки плоских поверхностей металлических и керамических деталей абразивным или алмазным кругом.

Основное назначение и возможности:

  • Высокоточная обработка: Станок обеспечивает высокую точность обработки плоских поверхностей с достижением микронной точности и высокой чистоты поверхности (до 8-10 класса чистоты).
  • Универсальность: Он может использоваться для шлифования как периферией, так и торцом круга.
  • Обрабатываемые материалы: Подходит для обработки изделий из черных и цветных металлов, а также керамических материалов.
  • Применение в производстве: Используется в различных условиях производства — от единичного и серийного до массового.
  • Специализированное использование: Модели этого типа часто применяются для шлифовки плоскостей головок блоков цилиндров (ГБЦ) и других крупных деталей двигателей в автомастерских.

Стандартная оснастка

  • Стандартный шлифовальный круг
  • Съемник
  • Оправка для балансировки абразивного круга
  • Выравнивающий клин и болт
  • Ящик для инструментов и инструменты
  • СОЖ
  • Фланец шлифовального круга
  • Балансир
  • Стенд для правки шлифовального круга
  • Алмазный крандаш
  • Рабочая лампа
  • Электромагнитная плита
  • Руководство

Смотреть похожее оборудование …

Категория: Метки: ,
Модель М7135А-3 М7135А-2 М7135А-1
Производительность шлифования: ДхШхВ 1000*350*405 мм 800*350*405 мм 600*350*405 мм
Продольное перемещение стола 1020 мм 820 мм 620 мм
Поперечное перемещение стола 390 мм 390 мм 390 мм
Макс. расстояние от центра шпинделя до поверхности рабочего стола. 580 мм
Максимальная допустимая нагрузка на скамью (в условии S). 400 кг 360 кг
Размер стола 1000*350 мм 800*350 мм 600*350 мм
Т-образный паз 3×18 мм
Скорость верстака 0-26 м/мин
Ускоренная перекрестная подача 0,5-20 мм
С крестообразный маховик По окончании обучения 0,02 мм
за оборот 4 мм
Размер шлифовального круга W (DXWXd) 350*32*127 мм
Скорость вращения шпинделя 1450 об/мин
Точность регулировки вертикальной ручки 0,04 мм
Вертикальная градуировка для точной регулировки 0,001 мм
Электродвигатель привода шпинделя 5.5 кВт (Y132S-4 B5) 4кВт (Y112M-4 B5)
Габаритные размеры: (ДхШхВ) 2660x1722x1917 мм 2260x1722x1917 мм 1860*1700*1917 мм
Размеры упаковки (ДхШхВ) 2800x1920x2180 мм 2400x1920x2180 мм 200x1920x2180 мм
Вес Нетто/Брутто 3500/3900 Кг 3000/3300 Кг 2400/2700 Кг
