MC030-MAT200/48/0.5 Двухосевой фотоэлектрический автоколлиматор

MC030-MAT200/48/0.5 Двухосевой фотоэлектрический автоколлиматор — это измерительный прибор, использующий принцип оптической автоколлимации для измерения малых углов. Принцип самоколлимации: после того, как свет проходит через сетку, расположенную в фокальной плоскости объектива, он формирует параллельный свет, проходящий через объектив. Параллельный свет – это

Свет отражается отражателем перпендикулярно оптической оси, а затем проходит через объектив, формируя изображение линий сетки в фокальной плоскости, совпадающей с линиями. Автоколлиматор обычно состоит из источника света, сетки, светоделителя, объектива и отражателя.
и окуляр (фотоэлектрический автоколлиматор использует фотоэлектрический датчик, см. схему выше), оптический автоколлиматор использует наблюдение за человеческим глазом и механический микрометр для завершения измерения, фотоэлектрический автоколлиматор использует
Фотоэлектрический датчик получает отраженное изображение сетки. Источник света проецирует сетку, расположенную в фокальной плоскости объектива (фокусное расстояние объектива = f), на бесконечность (коллимированный свет выходит) и возвращается через плоский отражатель.
Коллимированный свет проходит через объектив и снова отображается на поверхности обнаружения фотоэлектрического датчика, который также расположен в фокальной плоскости объектива (конфокальная система). Когда отражатель отклоняется под углом α, возвращенная сетка
Изображение на электрическом датчике создаст смещение ΔS (см. рисунок выше), что составляет угол 2α. Точно измерив значение ΔS, можно точно рассчитать угол отклонения плоского зеркала.

Краткое описание:

Двухосевой фотоэлектрический автоколлиматор (также называемый электронным автоколлиматором) — это устройство, объединяющее автоколлиматор с датчиком изображения высокого разрешения и новейшей технологией обработки изображений.
Новое поколение высокоточных измерительных приборов, в которых реализована технология цифровой обработки данных, позволяет одновременно измерять углы в направлениях X и Y.
Это идеальный угловой измерительный прибор для механического производства и прецизионных оптических сборочных соединений, станков, прецизионных направляющих приборов и прецизионных пластин. Наша компания предоставляет
Высокоточные серийные изделия, включая 2″, 1″, 0,5″, 0,3″, 0,2″, 0,1″ и т. д. Он обладает рядом преимуществ, таких как портативность, высокая точность и высокая стабильность.
Перечислите преимущества.

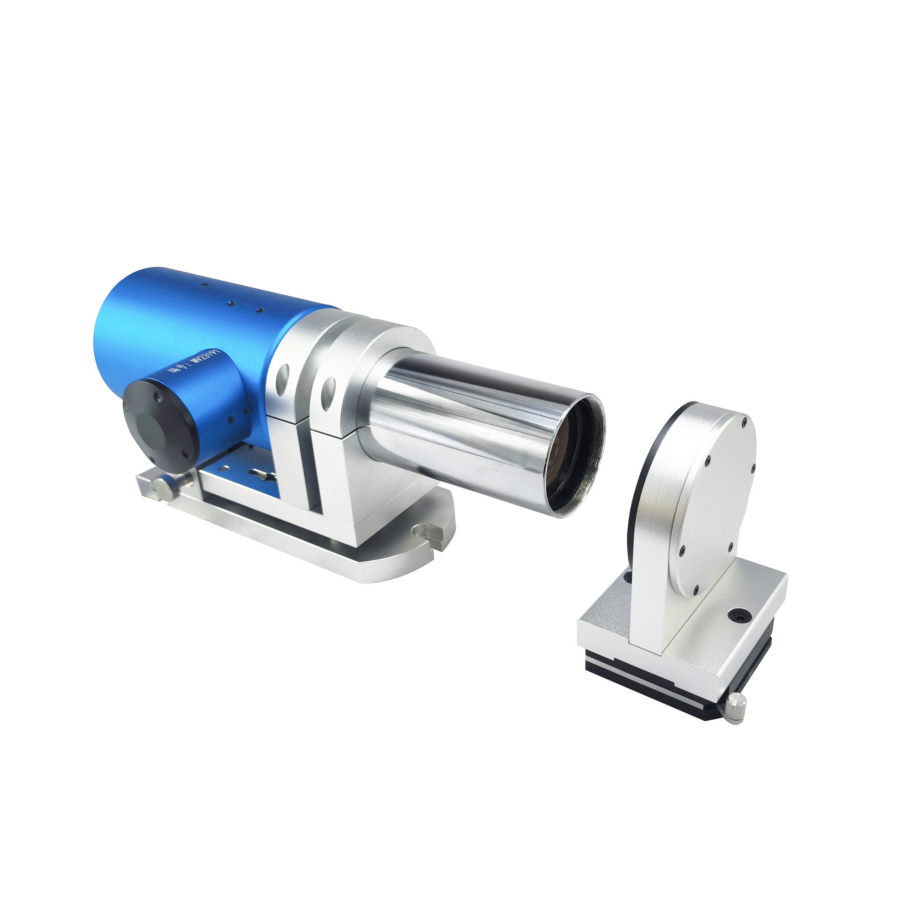

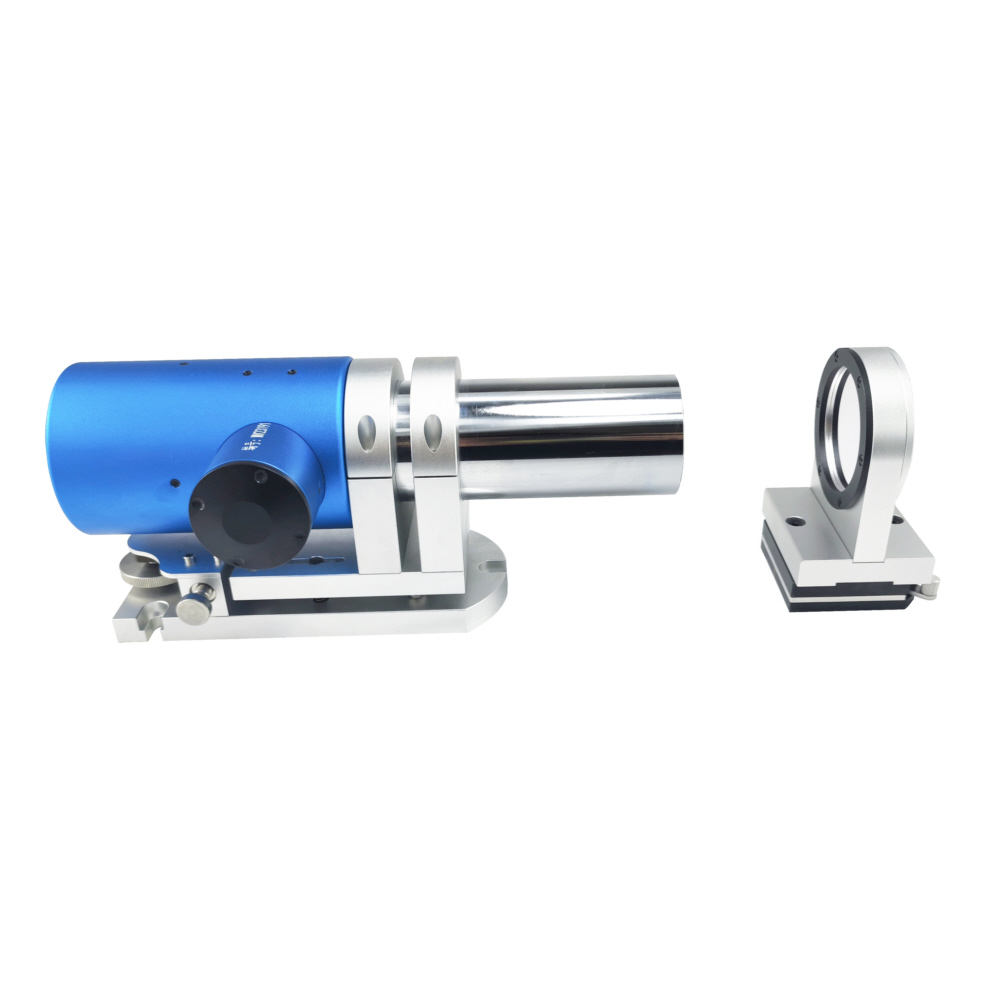

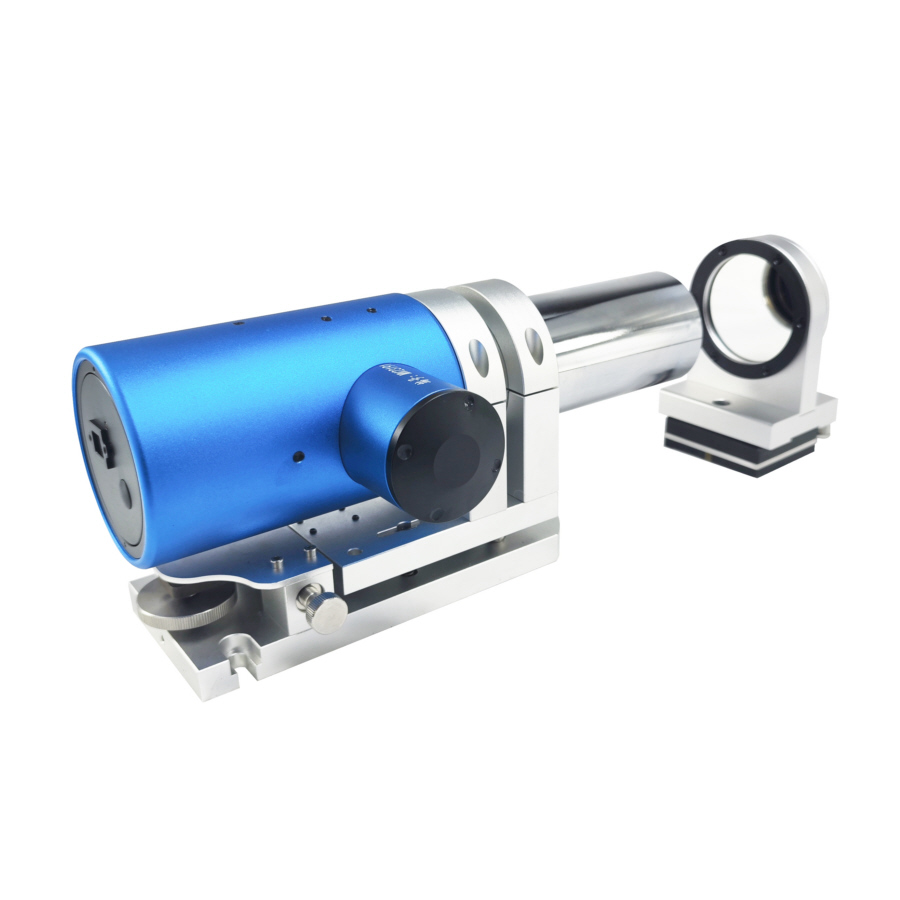

Двухосевой фотоэлектрический автоколлиматор состоит из электронного окуляра, объективной трубы, двухкоординатной юстировочной базы, отражателя, программного обеспечения управления и измерений и т. д.
Программное обеспечение для измерения, работающее на контроллере дисплея, может отображать отраженное перекрестное изображение, полученное электронным окуляром, в режиме реального времени и точно измерять текущее отраженное изображение.
Координаты местоположения. Хост-компьютер взаимодействует с ПК через интерфейс USB 2.0/3.0, который прост и удобен в использовании; в нем используется встроенный долговечный полупроводниковый светодиодный источник света.
Срок службы источника света составляет десятки тысяч часов.
Серия двухосевых фотоэлектрических автоколлиматоров имеет миниатюрную конструкцию, предоставляя пользователям экономически эффективное решение для измерения и обнаружения углов. Пользователи могут выбрать другие измерительные принадлежности и соответствующее программное обеспечение.
Модуль анализа компонентов выполняет измерительные приложения в различных сценариях, включая высокоточное измерение углов, прямолинейности, вертикальности, параллельности, плоскостности и т. д. Это точное машиностроение, оптическая обработка, метрологический эксперимент.
Это идеальная замена традиционным оптическим автоколлиматорам в таких условиях, как помещения.

• Применение:
• Точная механическая установка и позиционирование;
• Обеспечение точности прямолинейности, плоскостности, вертикальности, параллельности и т. д. механических изделий;
• Точная проверка поворотного стола;
• Аэрокосмическая промышленность;
• Сборка и регулировка оптических изделий;
• Лаборатории физики и оптики;
• Принцип фотоэлектрической самоколлимации: принцип измерения

Вышеуказанные точности соответствуют условиям метрологической поверки. Пожалуйста, рассмотрите фактическое использование в комплексе в соответствии с окружающей средой! Для общих испытаний предварительный нагрев не требуется, но для высокоточных измерений включите, пожалуйста,
Разогревайте машину не менее 15 минут! Метрологическая поверка должна быть предварительно проведена при постоянной температуре в течение не менее 24 часов.
Эта серия фотоэлектрических автоколлиматоров использует высокоточные фотоэлектрические датчики и работает на обычных ПК, требующих 64-разрядную версию WIN7 или выше. ЦП не ниже 4-го поколения
Core I3, основная частота не менее 2.3G. Для высокоточных изделий конфигурация ПК должна быть выше.
Вышеуказанные характеристики — это лишь некоторые из моделей, производимых нашей компанией. Если у вас есть особые потребности, свяжитесь с нами. Мы поддерживаем кастомизацию!

Стандартная оснастка:

• Основной блок двухкоординатного фотоэлектрического автоколлиматора (включая двухмерную юстировочную базу) – 1 шт.
• Стандартный отражатель – 1 шт.
• Адаптер питания – 1 шт.
• Программное обеспечение для управления автоколлиматором (включая модуль измерения прямолинейности) – 1 комплект
• Корпус прибора – 1 шт.
• Сертификат соответствия и гарантийный талон – 1 шт.

Дополнительная оснастка:

• Ноутбук (конфигурация компьютера W7 или W10 64-битная система процессор I3 или выше) выделенная машина
• Специальный штатив
• Оптическая угловая мера (2″, 5″, 10″, 15″, 30″)
• Платформа регулировки призмы
• Магнитное основание (для использования с отражателем)
• Лазерный видоискатель (перезаряжаемая версия)
• Беспроводной коллектор (версия с сенсорным экраном)
• Многогранник (8, 12, 17, 23, 24, 36 граней, уровень 1 или уровень 0)
• Многозубцовый индексный стол
• Регулируемая мостовая пластина (используется для измерения ровности платформы)
• Программный модуль вертикальности и параллельности
• Программный модуль Flatness
• Программный модуль проигрывателя
• Программный модуль автоколлиматора «один ко многим»
