Станки для травления печатных плат

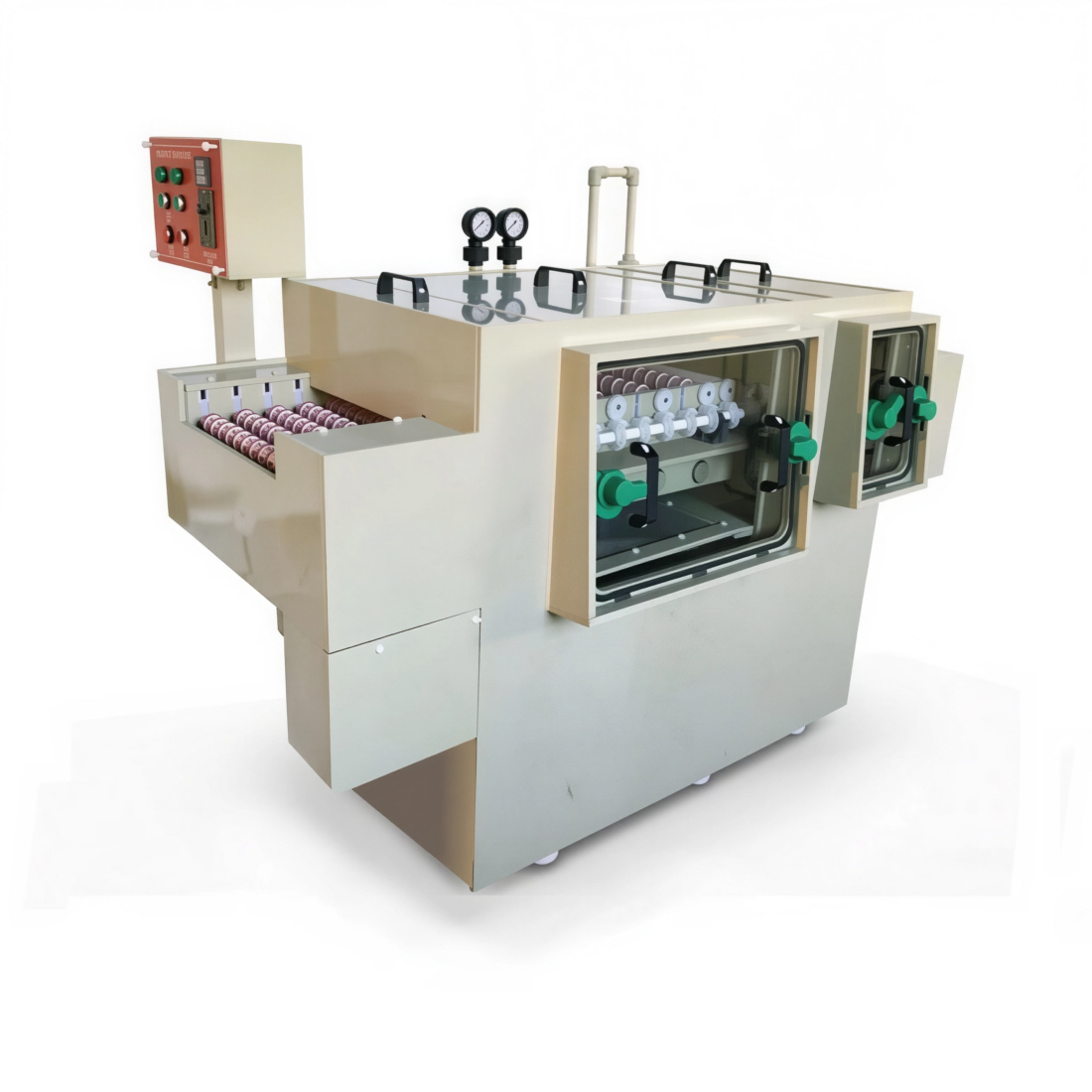

OS-S400 Малогабаритный станок для травления печатных плат
Наличие:
Доступно для предзаказа
Особенности:
- Компактная сквозная конструкция: Машина имеет небольшие габариты, что позволяет интегрировать её в небольшие производственные линии или мастерские.
- Двустороннее струйное распыление: Внутри рабочей камеры установлены верхние и нижние блоки форсунок, обеспечивающие равномерное и точное распределение химического раствора по всей поверхности заготовки.
- Автоматический конвейер: Подача заготовок осуществляется с помощью роликового механизма (PLT-колёса/валы), устойчивого к воздействию агрессивных химических сред.
- Секционная структура: Процесс разделён на зоны — зона основной химической обработки (травление/проявление) и следующая за ней зона промывки чистой водой для мгновенной остановки реакции.
- Смотровые окна со стеклом: Герметичные прозрачные дверцы на передней панели позволяют оператору визуально контролировать качество и ход процесса в реальном времени, не открывая камеру.
- Контроль давления и температуры: На верхней панели установлены манометры и регуляторы для точной настройки давления подачи растворов. Машина поддерживает автоматический нагрев и терморегуляцию (обычно в диапазоне 38–65 °C).
- Выносной пульт управления: Блок управления с кнопками и переключателями вынесен на отдельную стойку для безопасности и удобства оператора.
- Кислотостойкие материалы: Корпус и внутренние элементы выполнены из высококачественных полимерных материалов (PP/ПВХ) или нержавеющей стали, защищённых от коррозии при работе с кислотами.
Доступно для предзаказа
Компактная автоматическая конвейерная машина OS-S400 используется для высокоточного химического травления (кислотой или хлорным железом), проявления фоторезиста или снятия пленки при производстве печатных плат (PCB), металлических табличек, шильдиков и сувенирной продукции.
Она обеспечивает точность ±0,02 мм и имеет встроенную автоматизацию травления и промывки для научно-исследовательских и опытно-конструкторских работ, а также мелкосерийного производства.
Технологический процесс:
Загрузка → Травление → Промывка водопроводной водой → Выгрузка
Система управления
- Система регулировки скорости
- Система регулировки давления
- Система регулирования температуры (как нагреватель, так и охладитель)
- Система двойного фильтра сети
- Полипропиленовый материал, устойчивый к высоким температурам (до 90 °C).
- Долгосрочные возможности травления
| Модель | OS-S400 | OS-S650 |
|---|---|---|
| Мощность | 3 кВт/380 В/50 Гц | 5,5 квт/220 в/50 Гц |
| ✅ Рабочий размер | 400*L мм (L = длина не ограничена) | 650*L мм (L = длина не ограничена) |
| Площадь травления | 400*1000 мм | 650*1000 мм |
| Тип травленной печати | Двойное распыление | |
| Рабочая высота | 720±10 мм; | |
| Длина зоны травления | 500 мм | |
| Длина зоны мойки | 200 мм | |
| ✅ Рабочая температура | 38~65℃ | 37–45 °C. |
| Система обогрева | Титан, 3 кВт | |
| Система охлаждения | Трубка охлаждения из полиэтилена, 25 м | |
| Вертикальный насос | для подъема и опускания | |
| ✅ Допуск | 0,02 мм | |
| Объем бака | 200 л | |
| Применение в химическом отношении | кислота или щелочь | |
| Габаритные размеры (ДxШxВ) | 1100x850x720 мм | 2150x1350x1250 мм |
| Вес Нетто/Брутто | 300 кг |
