OSCLX-H082 Автоматический тестер обратных потерь при подключении патч-корда MPO
OSCLX-H082 Автоматический тестер обратных потерь при подключении патч-корда MPO
OSCLX-H082 Автоматический тестер обратных потерь при подключении патч-корда MPO

OSCLX-H082 Автоматический тестер обратных потерь при подключении патч-корда MPO

Наличие:

Доступно для предзаказа

Особенности:

  • Встроенный тест на определение точки перегиба при длинах волн 1310 и 1550 нм, красный свет 650 нм.
  • Встроенная высокоточная архитектура для измерения обратных потерь при малом энергопотреблении, диапазон обнаружения -75 дБ;
  • Диапазон испытаний на вносимые потери: 3 дБм ~ -75 дБм.
  • Встроенный оптический измеритель мощности, синхронное переключение длины волны;
  • Измерение малых сигналов (входная мощность 1 нВт), точность менее 0,1 дБ;
  • Управление через последовательный порт R232, передача последовательных команд и возможность автоматического сохранения данных;
  • Может блокировать и отображать максимальные и минимальные значения;
  • Применение: Используется при разработке, настройке и производстве фильтров, усилителей, антенн и других ВЧ-компонентов.
  • Интерфейс: Оснащен встроенным ЖК-дисплеем для отображения графиков (диаграммы Смита, амплитудно-частотные характеристики) и кнопочной панелью управления.
  • Функционал: Позволяет проводить калибровку для исключения влияния соединительных кабелей на точность измерений.
  • Точное измерение:Тестер вносимых и возвратных потерь MPO измеряет вносимые и возвратные потери в разъемах MPO с высокой точностью. Он предоставляет надежные данные для оценки качества и производительности оптических соединений.
  • Многоканальное тестирование:тестер поддерживает одновременное тестирование нескольких каналов MPO, что позволяет эффективно и быстро тестировать многоволоконные разъемы.
  • Широкий динамический диапазон:Обеспечивает широкий динамический диапазон, подходящий для различных типов и конфигураций разъемов MPO, гарантируя точные измерения при различном количестве волокон и уровнях потерь на входе.
  • Удобный интерфейс:Тестер имеет интуитивно понятный пользовательский интерфейс с четким отображением и простыми в использовании элементами управления, что упрощает процесс тестирования и улучшает пользовательский опыт.
  • Автоматизированное тестирование:Предоставляет автоматизированные процедуры тестирования для минимизации человеческих ошибок и повышения эффективности тестирования. Тестировщики могут быстро выполнять тесты и получать точные результаты с минимальным участием пользователя.
  • Хранение и анализ данных: Результаты тестирования можно легко сохранять и извлекать для дальнейшего анализа и сравнения. Тест предоставляет комплексные возможности управления данными для обеспечения контроля и гарантии качества.
  • Компактный и портативный:тестер вносимых и возвратных потерь MPO компактен и портативен, что делает его удобным для полевых испытаний и осмотров.
  • Экологичная конструкция:Изготовленный из высококачественных материалов, тестер рассчитан на длительную и надежную работу даже в сложных условиях тестирования.

Доступно для предзаказа

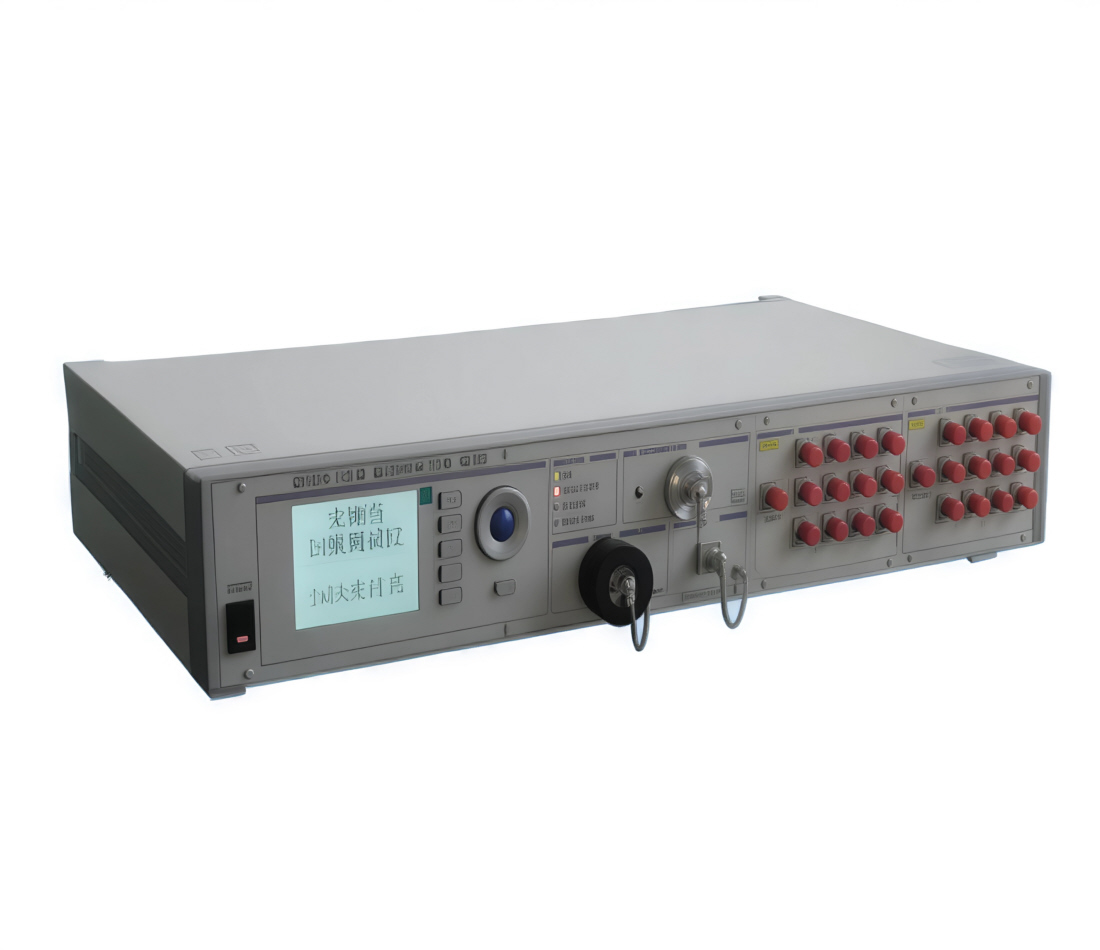

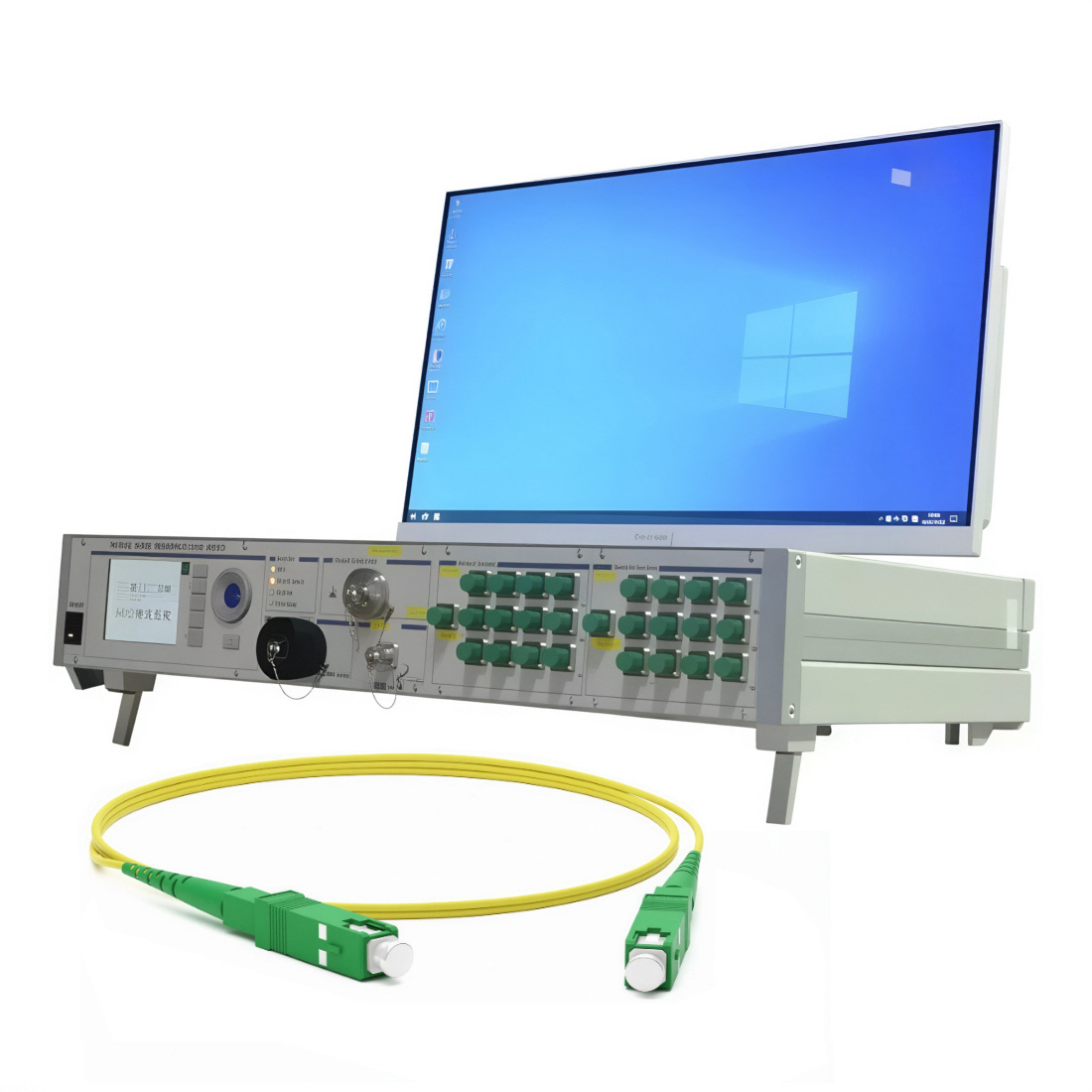

OSCLX-H082 Автоматический тестер обратных потерь при подключении патч-корда MPO – это высокоточный прибор для тестирования с широким диапазоном измерений.
Он предназначен в первую очередь для тестирования оптических волокон с раздельным режимом 1*8, 1*16 и 1*24; параметры шунтирующих оптических волокон 1*N включают в себя вносимые и обратные потери.

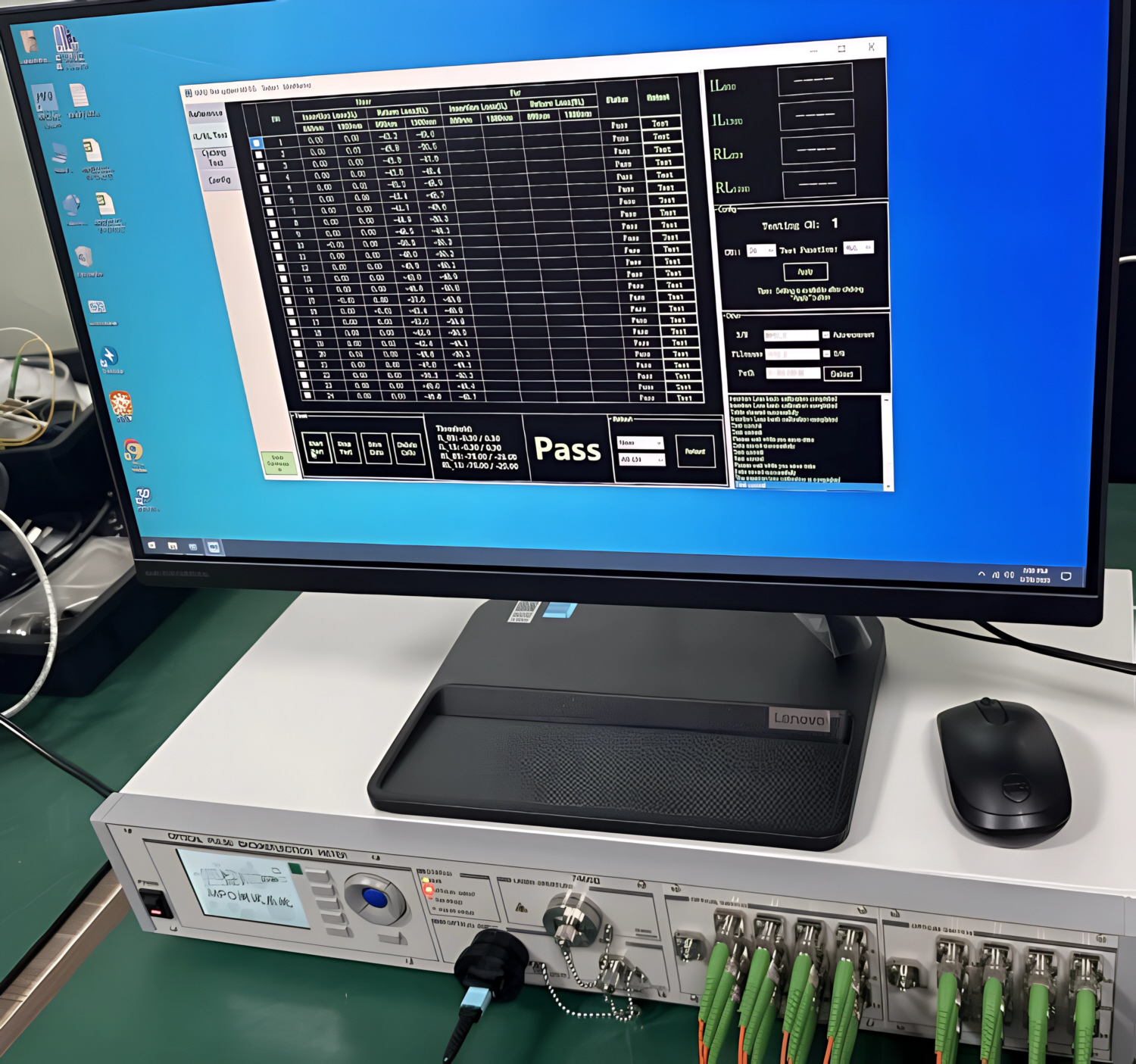

Также тестируются обратные потери в кабеле и в оголенном волокне. CM20, совместно с компьютерной программой, сохраняет данные тестирования на компьютере и генерирует отчет об отгрузке клиенту.

Приложение:

  • Тестер потерь на вставке и возвратных потерь MPO специально разработан для проверки разъемов MPO и находит применение в различных отраслях промышленности, таких как:
  • телекоммуникации
  • центр обработки данных
  • Производство волоконно-оптических компонентов
  • Научно-исследовательский институт
  • Управление качеством и обеспечение качества

Принцип работы устройства Подключите выход возвратных потерь 1310/1550 тестера PLC к входному клеммному разъему 24 переключателя ламп. Путем управления переключением оптического переключателя проверяются значения вносимых и возвратных потерь всех головок разветвителя.

Дополнительные модули:

  • Опциональный модуль PDL, тестирование PLC-разветвителей

Внимание:

  • Используйте надежно заземленный трехфазный источник питания 220 В. Прибор содержит высокое напряжение. В целях вашей безопасности не разбирайте устройство. Для безопасной эксплуатации устройства используйте руководство пользователя.
  • Перед включением убедитесь в правильности подключения заземляющего, фазного и нейтрального проводов.
  • Высокая мощность света может привести к выходу из строя фоточувствительного датчика. Для обеспечения правильной работы поверхностного обнаружения убедитесь, что входная мощность света не превышает 10 мВт.



Смотреть похожее оборудование …

Категория:
Модель OSCLX-H082 Автоматический тестер обратных потерь при подключении патч-корда MPO
Длина волны 1310/1550, 850/1300 нм
Стабильность 0.01 дБ
Каналы 12/24/36/48/64 дБ
Питание от сети переменного тока 220 В, 50~60 Гц, макс. 100 мА.
Рабочая температура изделия 10℃~40℃.
Температура хранения изделия -5℃~60℃.
Тип тестирования Поддержка тестирования одномодовых/многомодовых MPO
Cертификация ISO9001, ISO14001, ISO45001
Встроенная система тестирования красной точки на длинах волн 1310 и 1550 нм, а также 650 нм.
Встроенная высокоточная архитектура тестирования обратных потерь с низкой мощностью с диапазоном обнаружения до 75 дБ.
Диапазон тестирования вносимых потерь от 3 дБм до -75 дБм.
Встроенный оптический измеритель мощности с синхронным переключением длин волн.
Вход для измерения малого сигнала 1 нВт, погрешность менее 0,1 дБ.
Управление последовательным портом R232, обеспечивающее передачу команд последовательного порта и автоматическое сохранение данных.
Одновременно отображает результаты измерения вносимых и возвратных потерь.
Размеры упаковки (ДxШxВ) 540x320x430 мм
Вес Нетто/Брутто 35/40 кг
