Наличие:

Доступно для предзаказа

Особенности:

  • Отсутствие деформаций, царапин и складок на поверхности изделия. Плавный и равномерный переход между прямыми концами и изогнутой частью профиля.
  • Язык интерфейса – русский, английский
  • Кол-во серводвигателей – 3 штуки
  • Мин. радиус обработки – 40 мм
  • Все профили могут быть гнуты за одну операцию, что обеспечивает высокую эффективность.
  • Возможность сохранения 100 профилей (различные профили, различные дуги и различные параметры, которые были использованы), которые можно вызвать в любое время;
  • Станок оснащен цветным сенсорным экраном с человеко-машинным интерфейсом (HMI) и импортным промышленным компьютером для автоматизированного управления; удобный и интуитивно понятный интерфейс.
  • Электрическая схема станка отличается высокой стабильностью, большой применимостью в рабочей среде и имеет функции автоматического обнаружения и диагностики;
  • Простая и практичная конструкция гибочного штампа, позволяющая пользователям изготавливать штампы самостоятельно.

Доступно для предзаказа

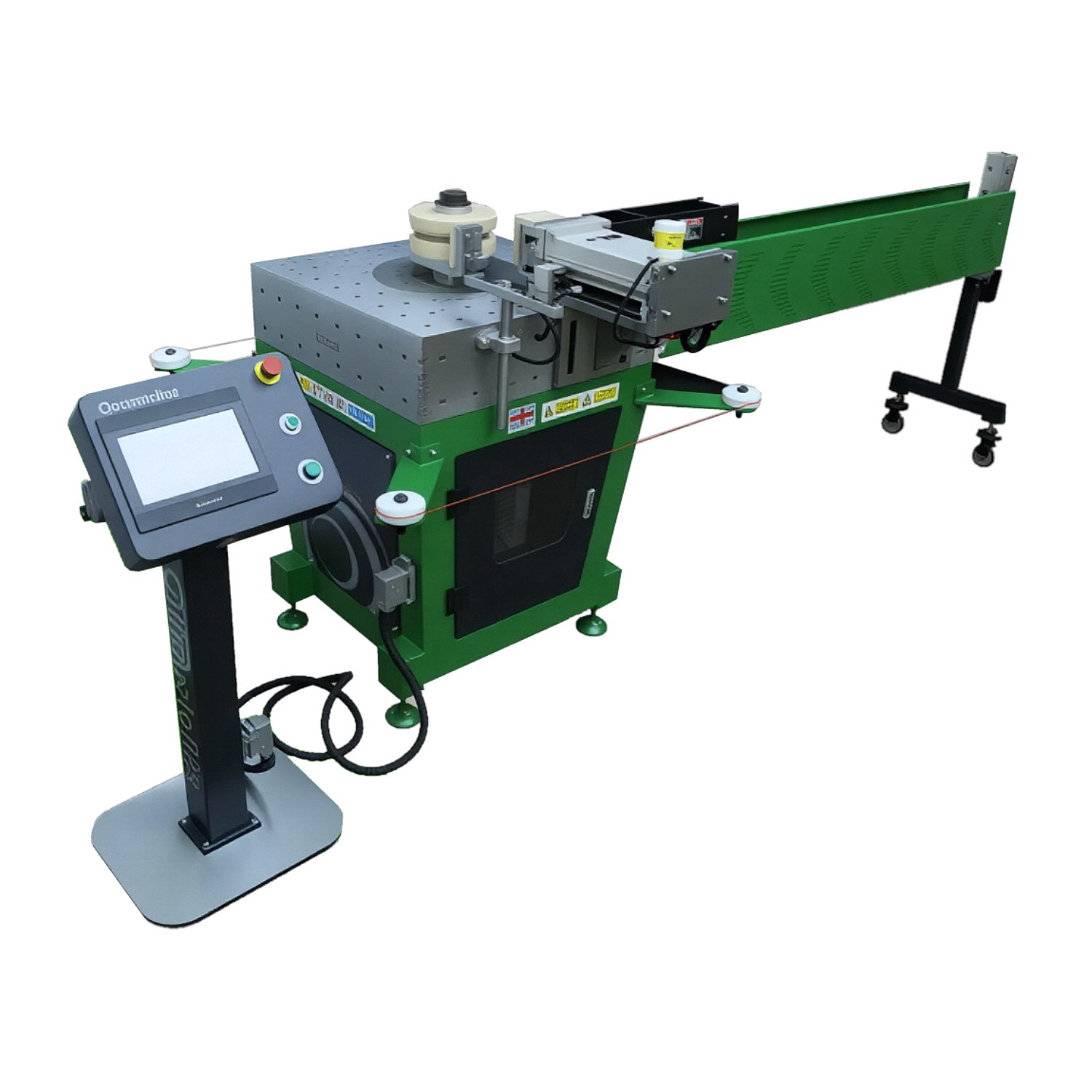

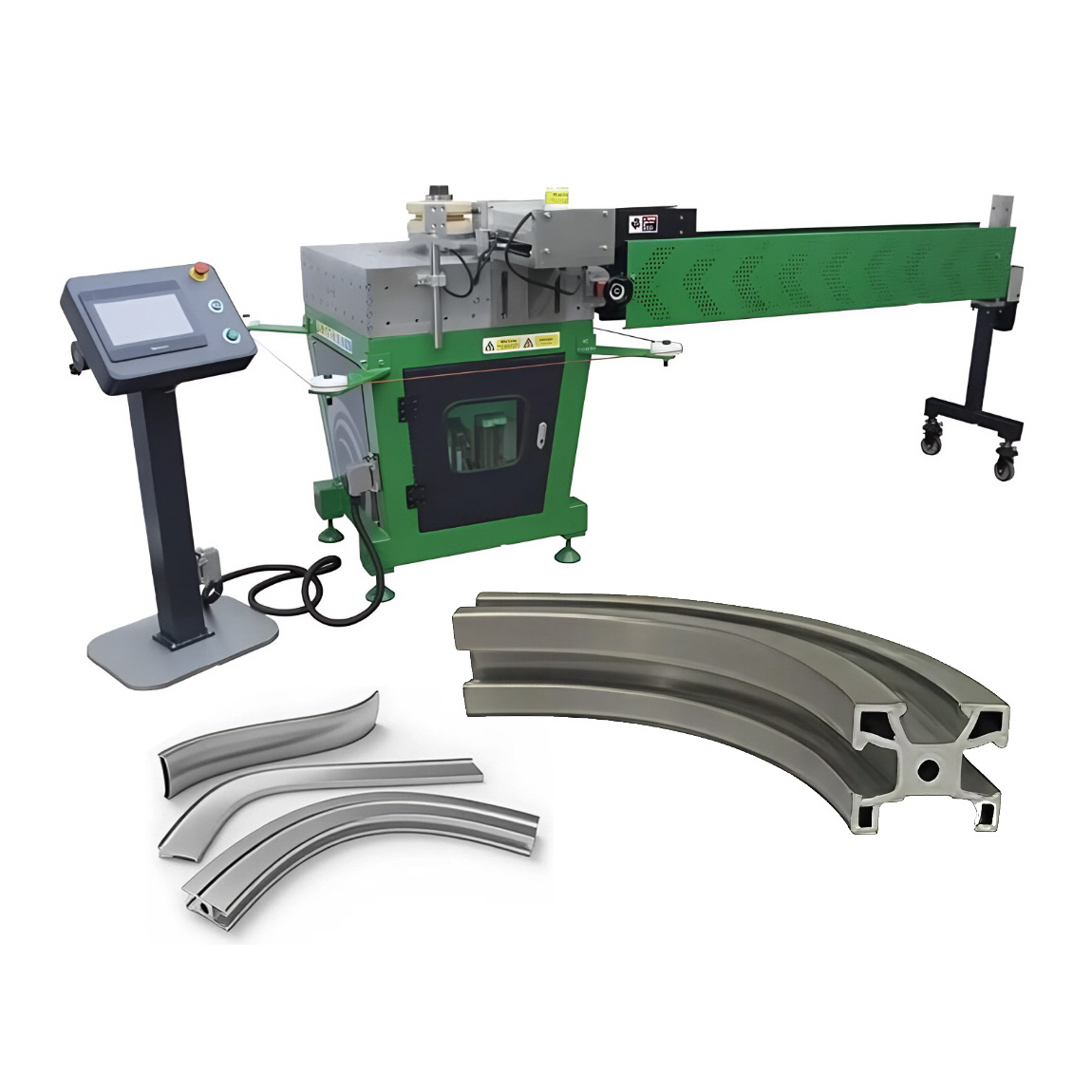

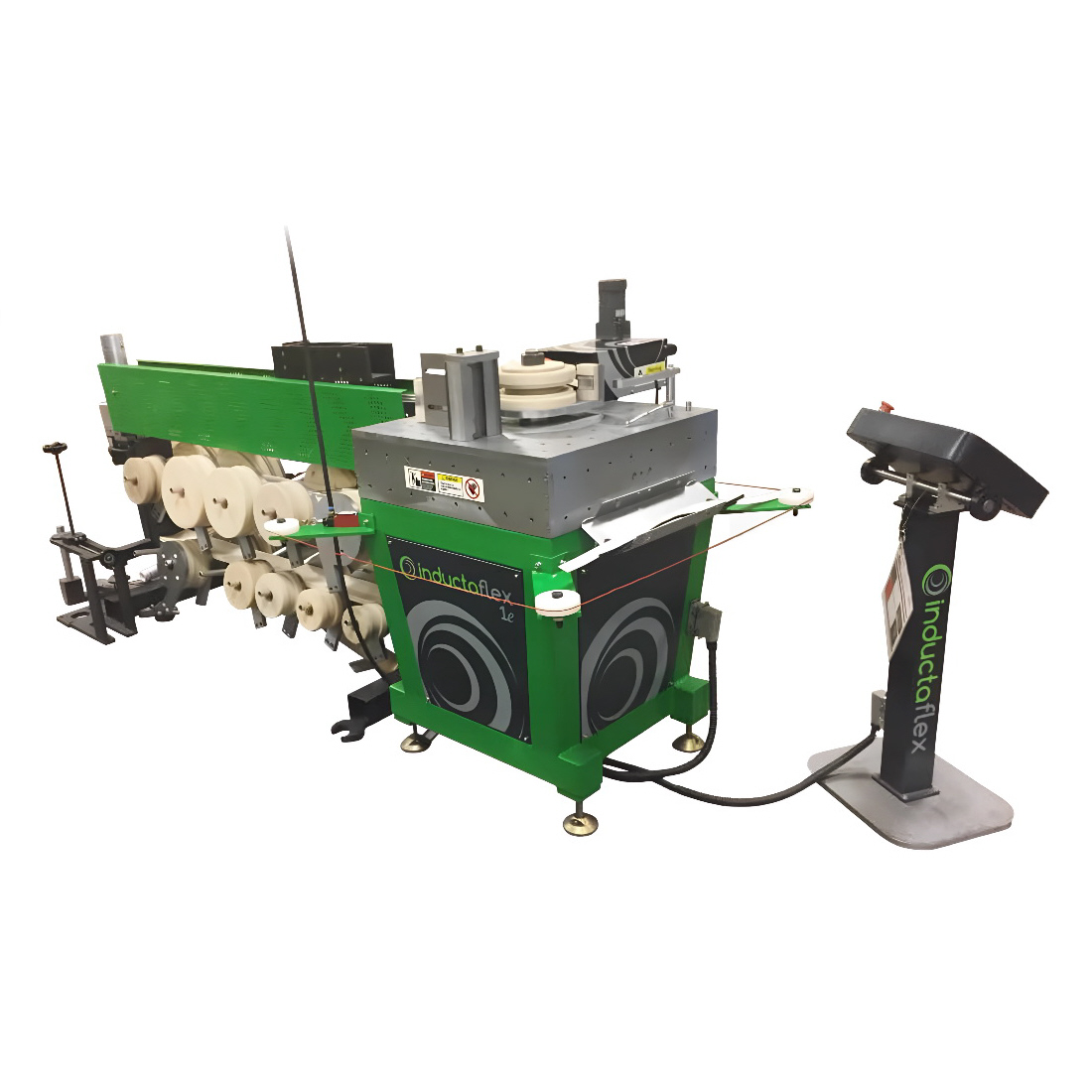

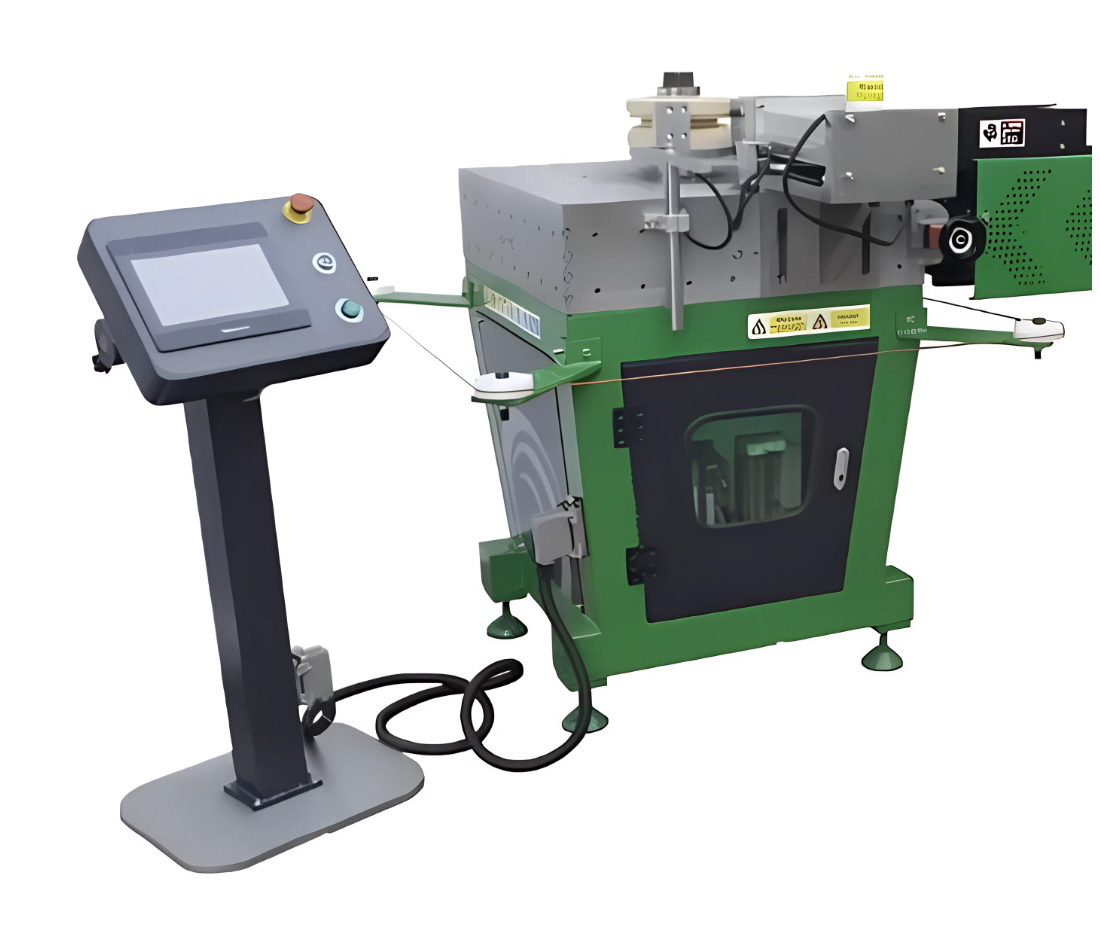

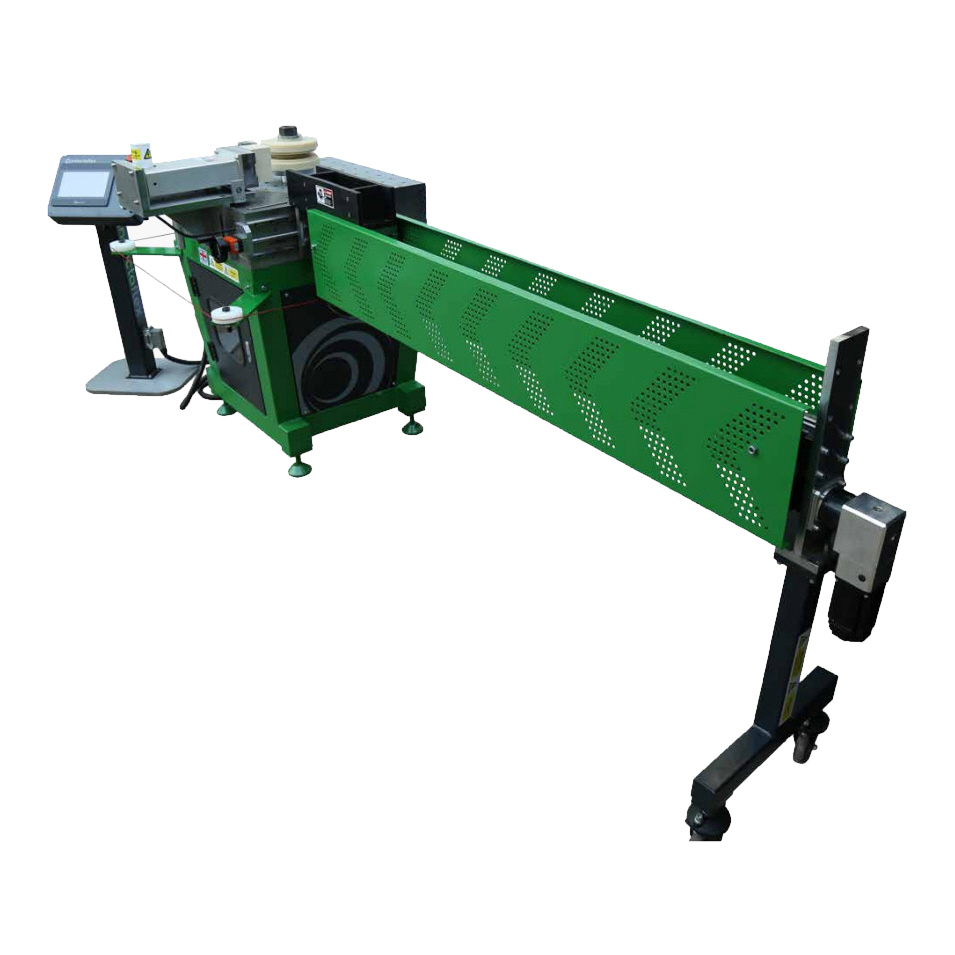

PBA 200 Гибочный станок для алюминиевого профиля с ЧПУ в основном для всех видов нестандартных алюминиевых профилей для операций обработки гибочной дуги.

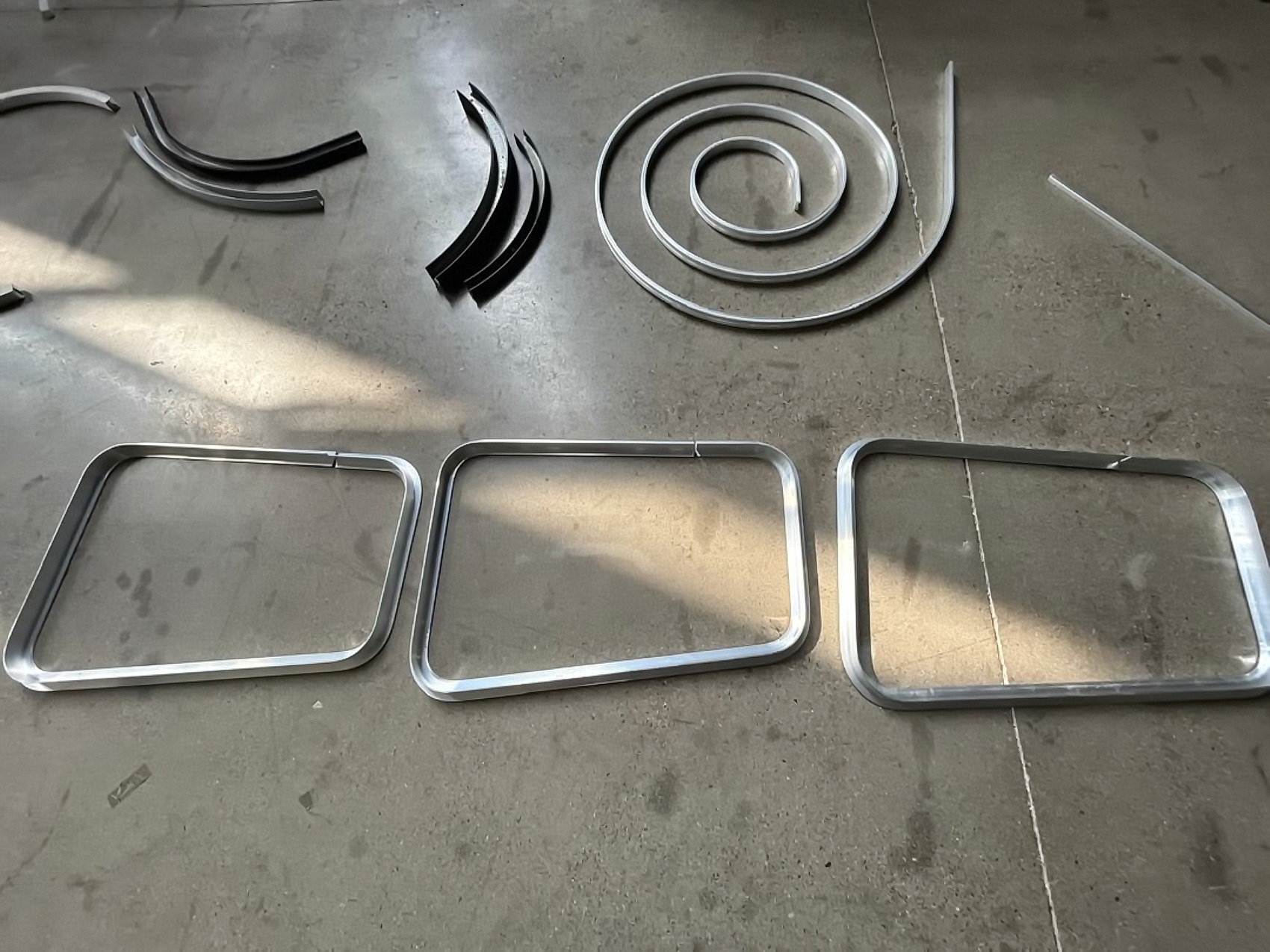

Станок способен гнуть профили в различные формы, такие как С-образные, U-образные, квадратные и многоугольные. Это идеальный станок для отраслей, где требуется дуговая гибка с малым радиусом, таких как производство декоративных материалов, фоторамок и лайтбоксов.
Смотреть похожее оборудование …

Категория:
Модель PBA 200 Гибочный станок для алюминиевого профиля с ЧПУ
Мин. радиус изгиба 40 мм
Макс. диаметр ролика 200 мм
Макс. ширина гибки Высота 200 мм × Ширина 50 мм
Привод вала по оси Y Сервопривод*3 штуки
Язык интерфейса CN / EN / Русский
Управление Промышленный ПК
Диаметр вала роликов 50 мм
Номинальный крутящий момент 2000 Н·м
Скорость вращения роликов 0–15 об/мин
Номинальное усилие толкающего механизма 1 тонна
Точность позиционирования при вращении ≤ 0,01°
Точность позиционирования толкающего механизма ≤0,01 мм
Наибольшее сечение профиля, которое может быть обработано Осевая высота 200 мм Ширина 50 мм
Мощность 2,5 кВт
Напряжение 220 В 50 Гц (можно 380В заказать)
Габаритные размеры (ДxШxВ) 3000x800x1400 мм – станок,
500x400x1200 мм – Шкаф управления
Размеры упаковки (ДxШxВ) 500x400x1200 мм
Вес Нетто/Брутто 800/950 Кг

Основные компоненты

Название компонента Характеристики
Головка станка (направляющая опоры вала) Направляющая специальной формы, толщина 180 мм
Корпус станка Рама из листового металла, сварка стальных труб
Главный шпиндель Пескоструйная обработка поверхности
Подшипник Материал 40Cr, прецизионная обработка
Система управления Программа ЧПУ Google / IPC Windows
Система управления / Сенсорный экран ЧПУ Taiwan View / Вертикальный экран IPC Jiuyan 21,5 дюйма
Контроллер движения GOOGOL
Серводвигатель / Драйвер INOVANCE
Импульсный источник питания Wuxi “Tep”
Импульсный источник питания: “Mingwei” Тайвань
Редуктор скорости “Kefeng” Китай
Фотоэлектрический датчик обнаружения Японский “Omron”
Датчик определения положения “Hiwin” Тайвань
Низковольтные компоненты “Schneider” Франция
Смещение Энкодер “Schneider” Франция
Линейка-решетка “Sino-Dro” Китай. Двухприводная линейка
Система управления: ПЛК Panasonic Япония
Сервосистема переменного тока Mige Hangzhou
Сенсорный экран 10-дюймовый HMI, Weinview
Редуктор Планетарный редуктор, Хубэй
Система привода Zhejiang KTY
Механические части BIT
Гибка Инструменты BIT
