Станки для намотки проводов
SA-S20 портативный ручной станок для обмотки жгутов проводов
Наличие:
Доступно для предзаказа
Особенности:

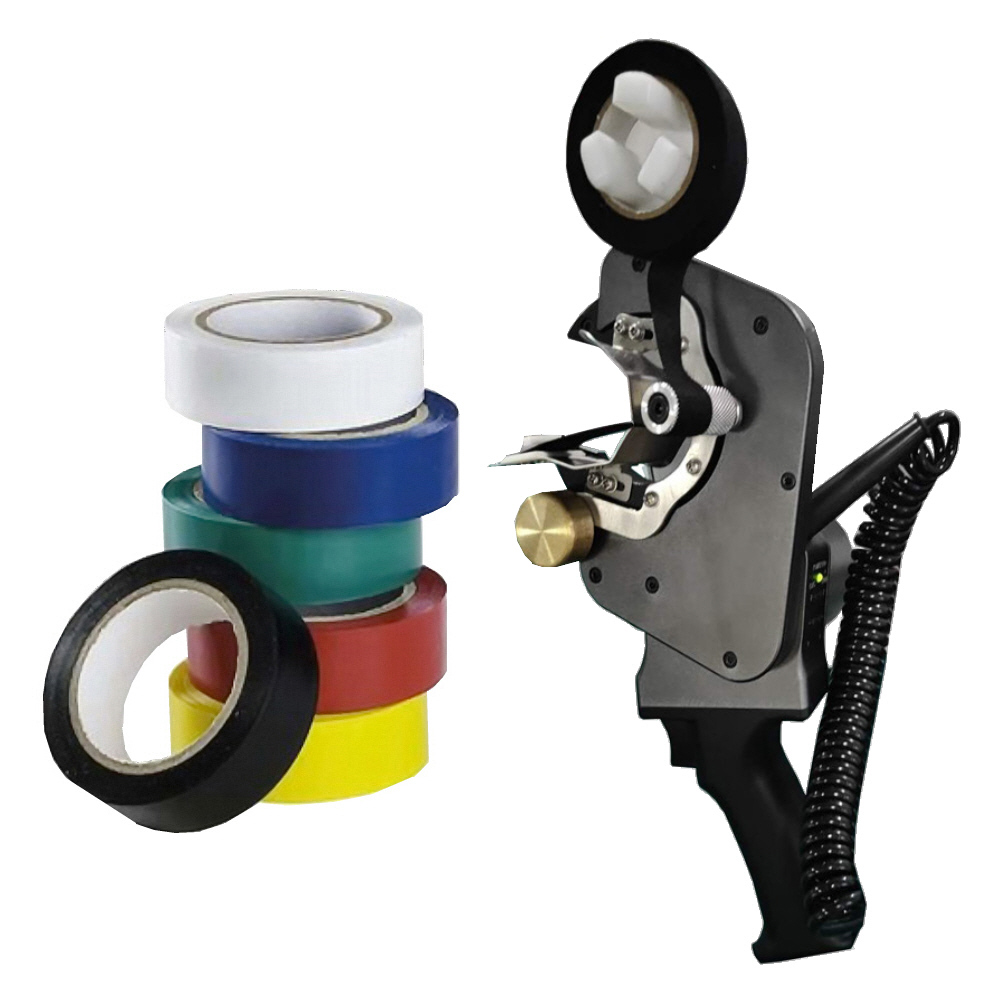

- Может работать с лентами из многих видов материалов
- Ширина ленты – 9–25 мм
- Диаметр обмотки – 2-35 мм или 8-55 мм
- Макс. наружный диаметр ленты < 110 мм
- Скорость – 2–4 об/сек Регулируется усилием нажатия вручную
- Легкий, простой в перемещении и не так легко чувствовать усталость, высокая эффективность
- Простота в эксплуатации, оператору нужны только простые упражнения

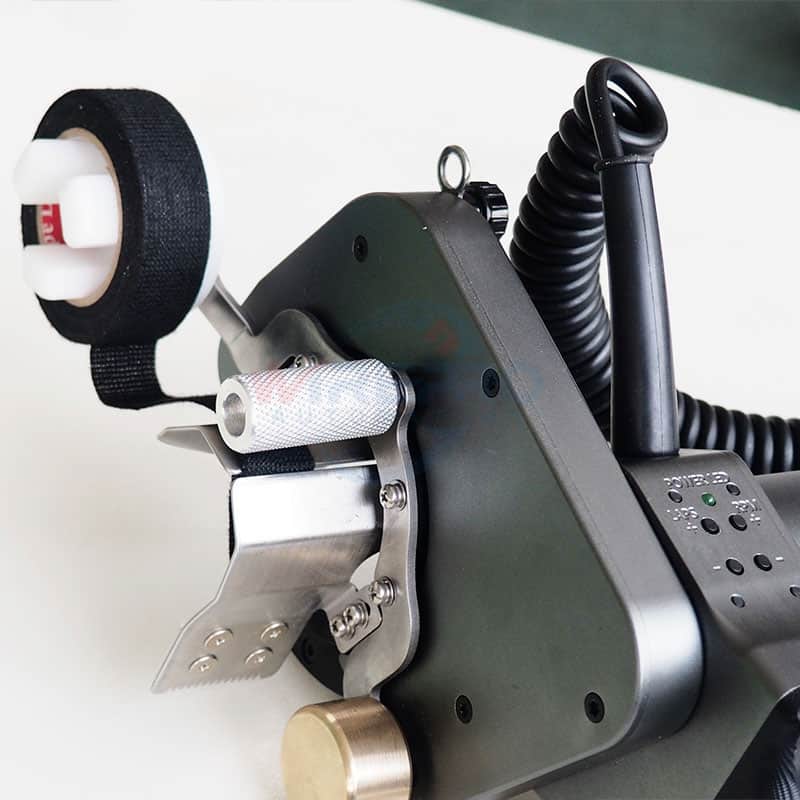

- Легко регулировать расстояние между лентой и перекрытием, уменьшая отходы ленты
- После обрезки ленты инструмент автоматически переходит в следующую позицию для следующей подготовки, без дополнительной обработки
- Готовые изделия имеют правильное натяжение и не имеют складок
Доступно для предзаказа

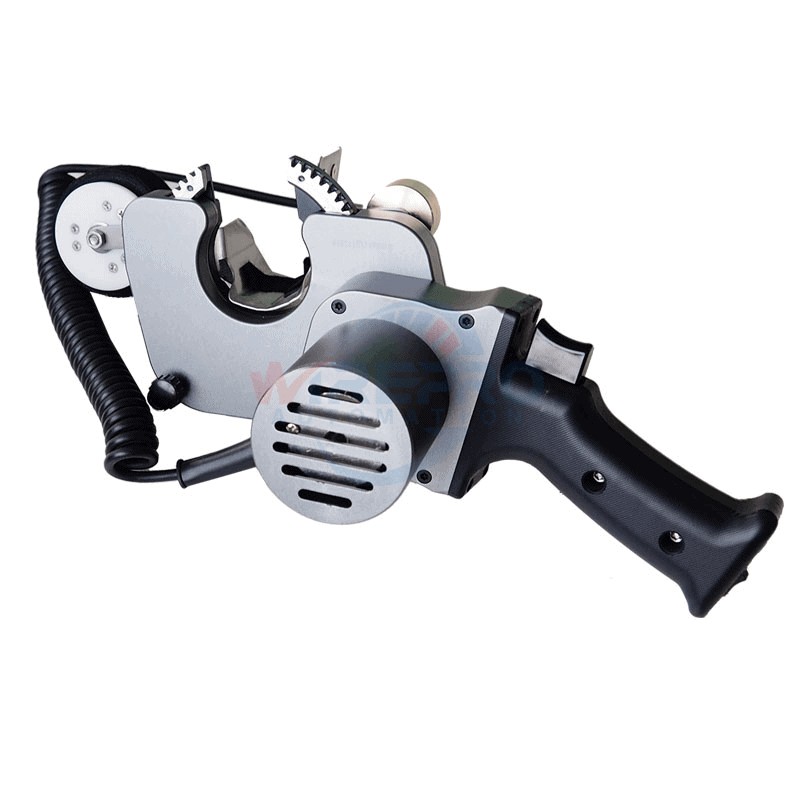

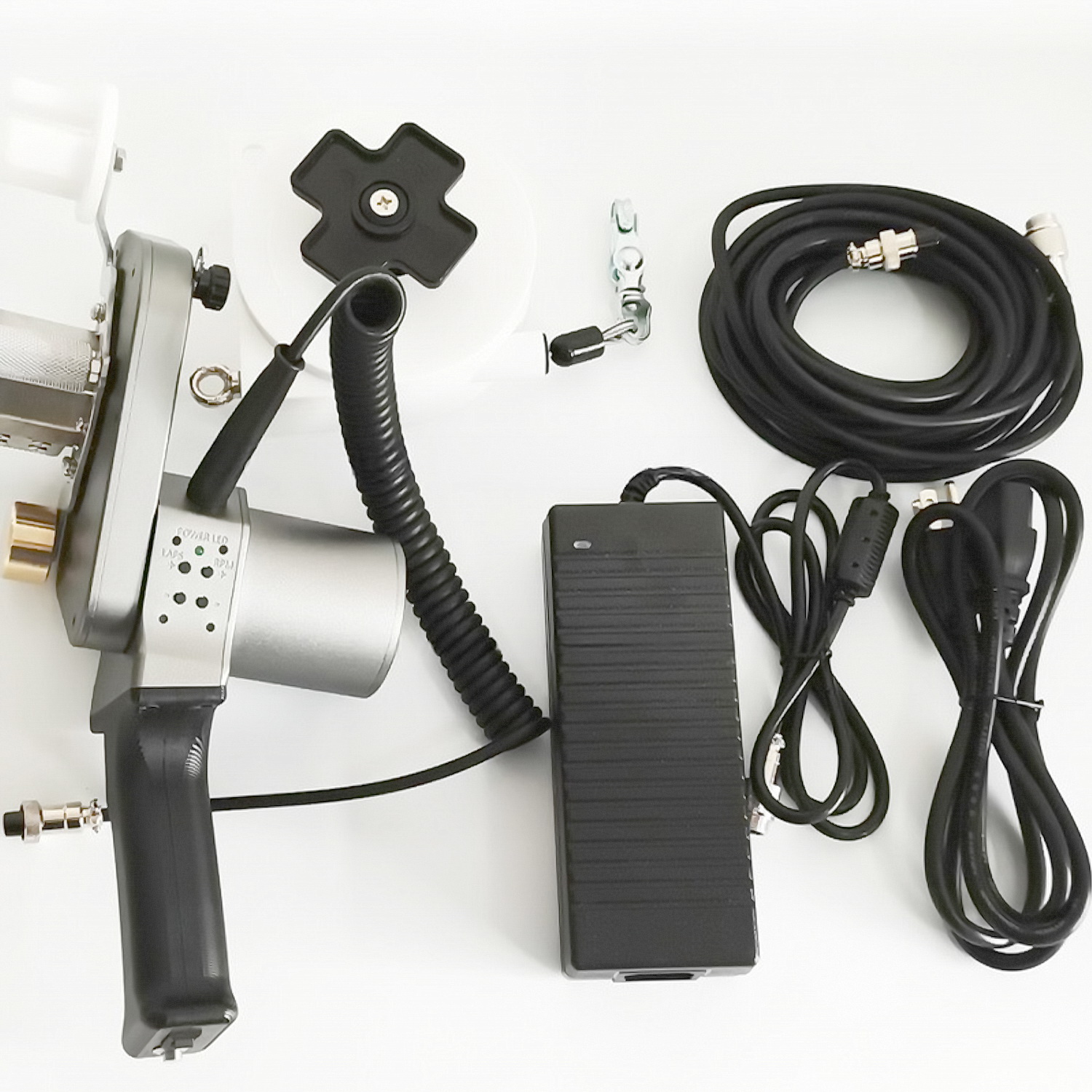

SA-S20 портативный ручной станок для обмотки жгутов проводов обеспечивает высокую эффективность при обмотке кабелей и жгутов проводов различными типами лент. Вес устройства составляет всего 1,5 кг, и машина оснащена крюком троса, который можно подвесить в воздухе, чтобы разделить и выдержать часть веса. Устройство работает от блока питания.

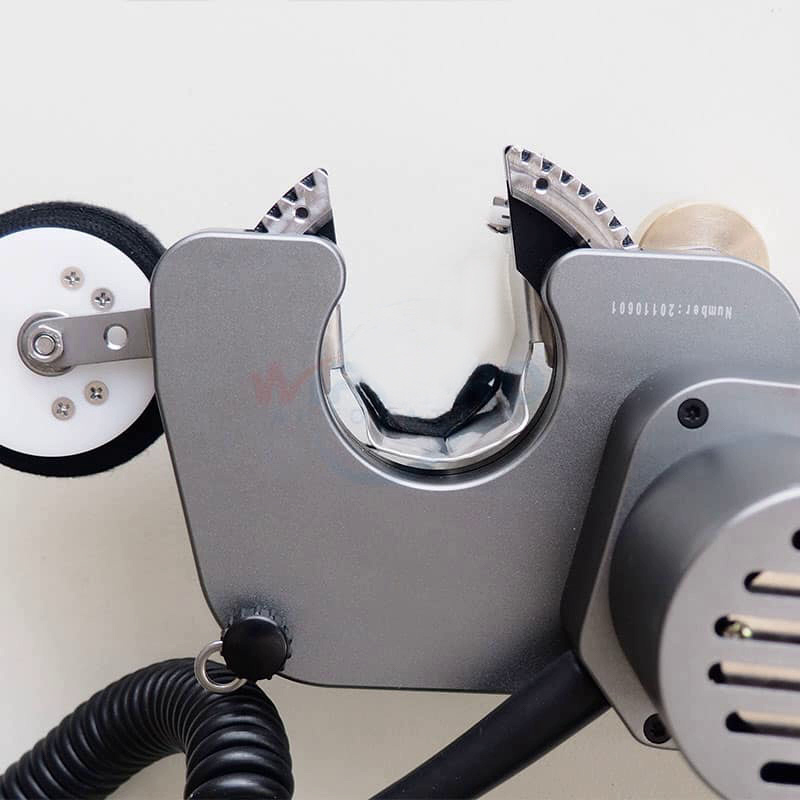

Открытая конструкция может начать обмотку из любого положения жгута проводов, легко пропуская ветви, она подходит для обмотки лентой жгутов проводов с ответвлениями, часто используется для сборки жгутов проводов для сборки жгутов проводов.
Смотреть похожее оборудование …
| Модель | SA-S20 | SA-S30 |
|---|---|---|
| Доступный диаметр провода | 8-35 мм | 8-55 мм |
| Ширина ленты | 10-25 мм (Другие размеры могут быть изготовлены по индивидуальному заказу) | |
| Внешний диаметр рулона ленты | Макс. Φ110 мм (другие размеры могут быть изготовлены по индивидуальному заказу) | |
| Скорость | 2–4 об/сек Регулируется усилием нажатия вручную | |
| Источник питания | 110/220 В переменного тока, 50/60 Гц | |
| Габаритные размеры (ДxШxВ) | 330x180x150 мм | |
| Размеры упаковки (ДxШxВ) | 430x410x210 мм | |
| Вес Нетто/Брутто | 3/6 кг | |
