SAMWAY H60 станок для опрессовки РВД до 4 дюймов
SAMWAY H60 станок для опрессовки РВД до 4 дюймов
SAMWAY H60 станок для опрессовки РВД до 4 дюймов
SAMWAY H60 станок для опрессовки РВД до 4 дюймов
SAMWAY H60 станок для опрессовки РВД до 4 дюймов
SAMWAY H60 станок для опрессовки РВД до 4 дюймов

SAMWAY H60 станок для опрессовки РВД до 4 дюймов

Наличие:

Доступно для предзаказа

Особенности:

  • Производство и ремонт РВД: Сборка шлангов для спецтехники, станков и промышленного оборудования.
  • Работа с крупными диаметрами: Это одна из самых мощных «настольных» моделей, способная обжимать промышленные шланги диаметром до 4 дюймов (102 мм).

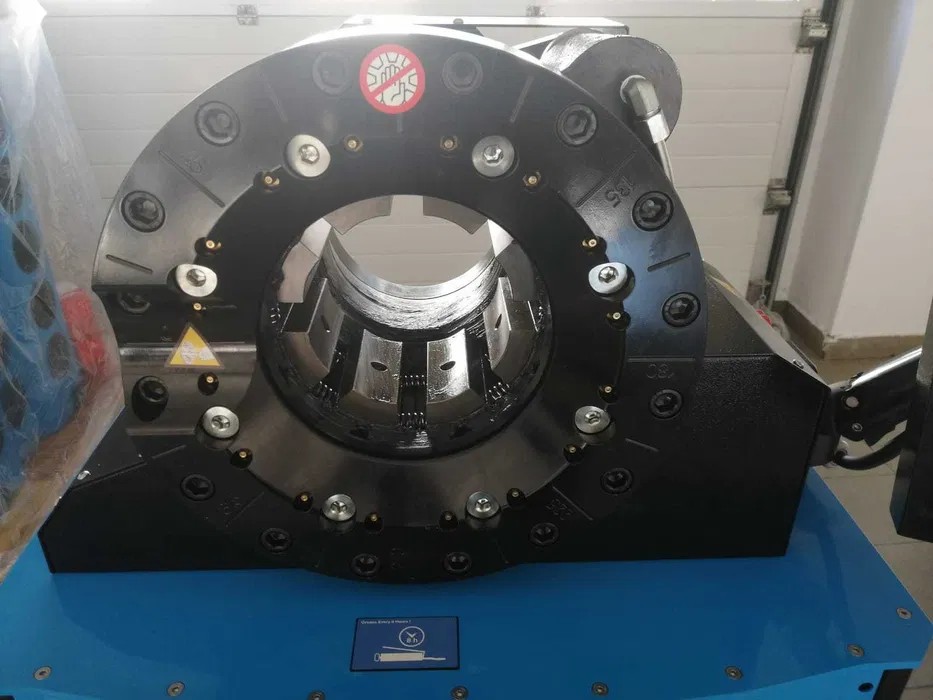

  • Сложные конфигурации: Благодаря отсутствию осевого движения кулачков и «открытой» конструкции головы, станок удобен для опрессовки угловых фитингов (90°).
  • Промышленный шланг диаметром до 4 дюймов.
  • Отсутствие осевого перемещения!
  • Производственный обжимной инструмент

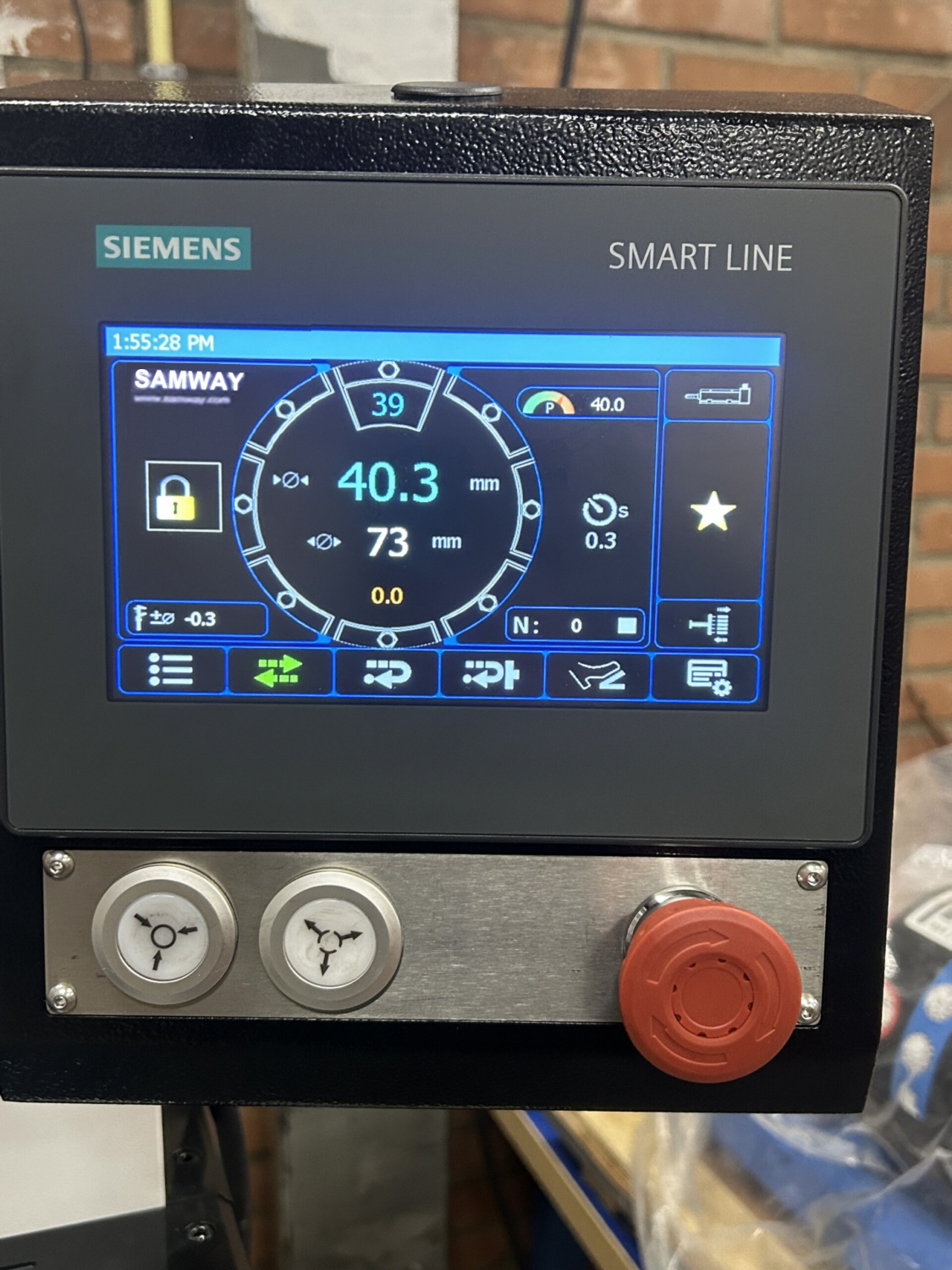

  • Сенсорный экран Siemens
  • Быстросменная стойка для инструментов и штампов

Доступно для предзаказа

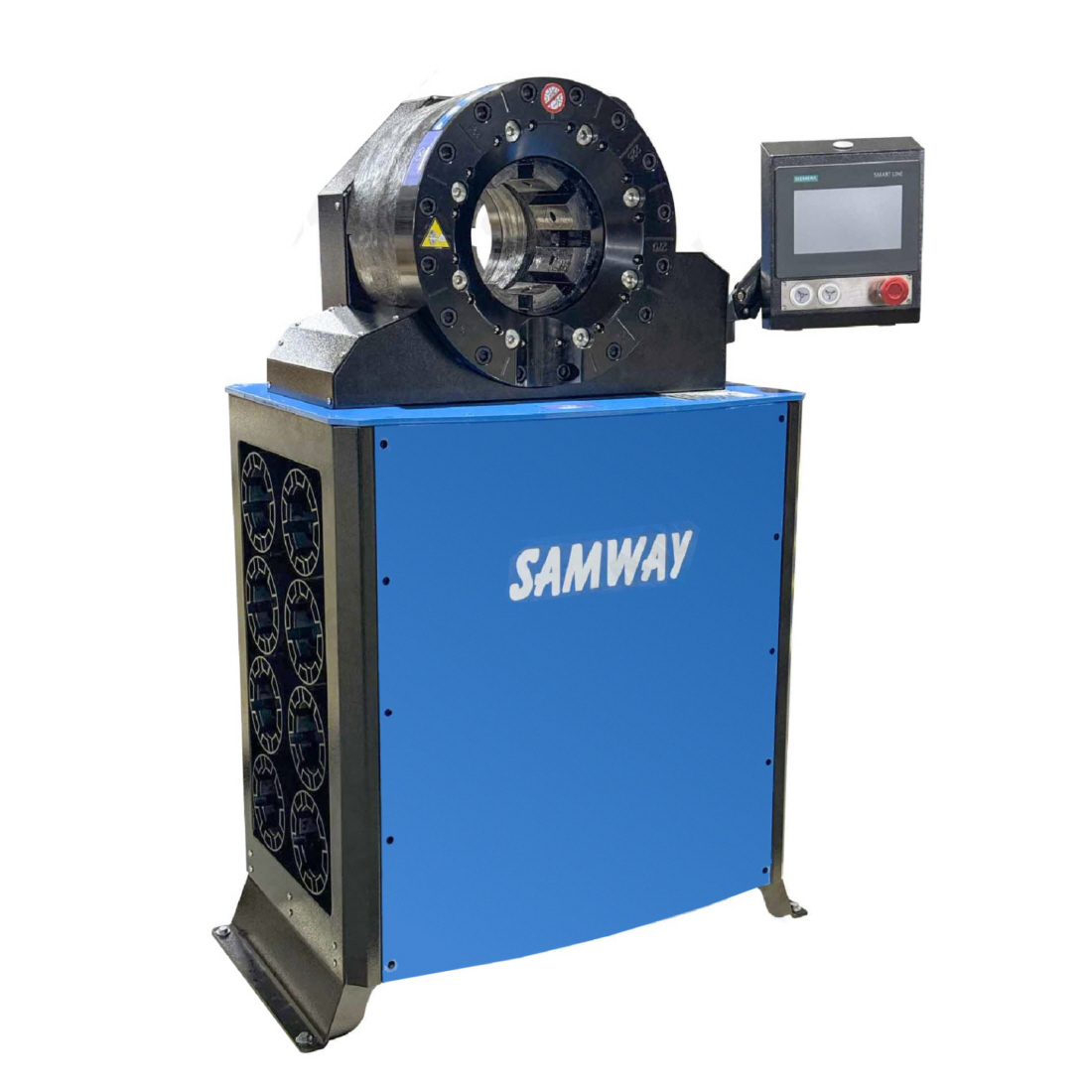

SAMWAY H60 станок для опрессовки РВД до 4 дюймов предназначен для опрессовки (обжима) наконечников и фитингов на рукава высокого давления (РВД) и промышленные шланги от 6 мм до 102 мм.
Станок позволяет работать практически с любыми типами гидравлических и промышленных шлангов, обеспечивая высокую точность и повторяемость операций.

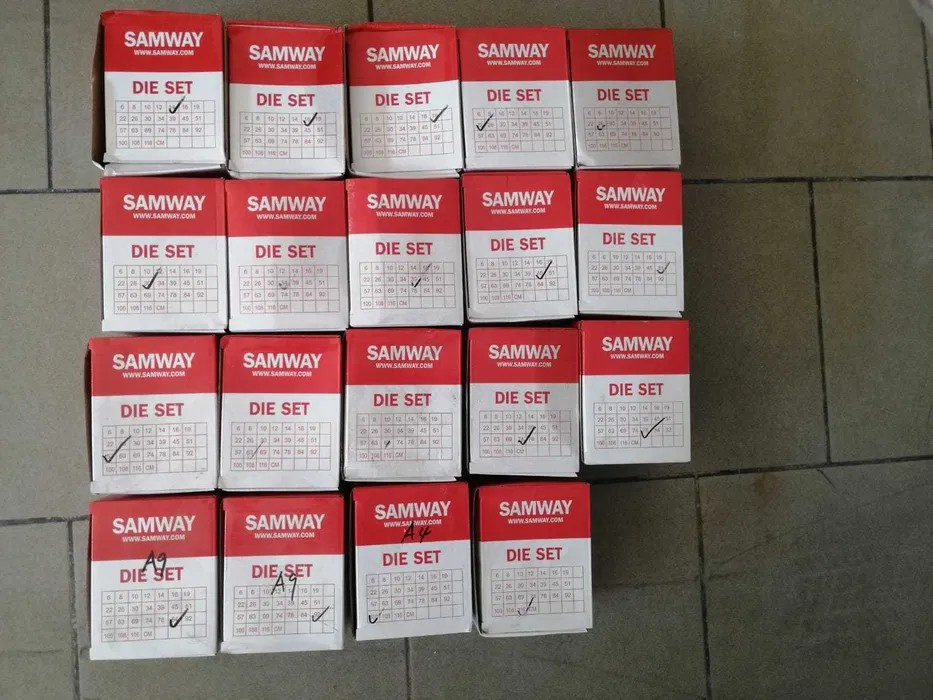

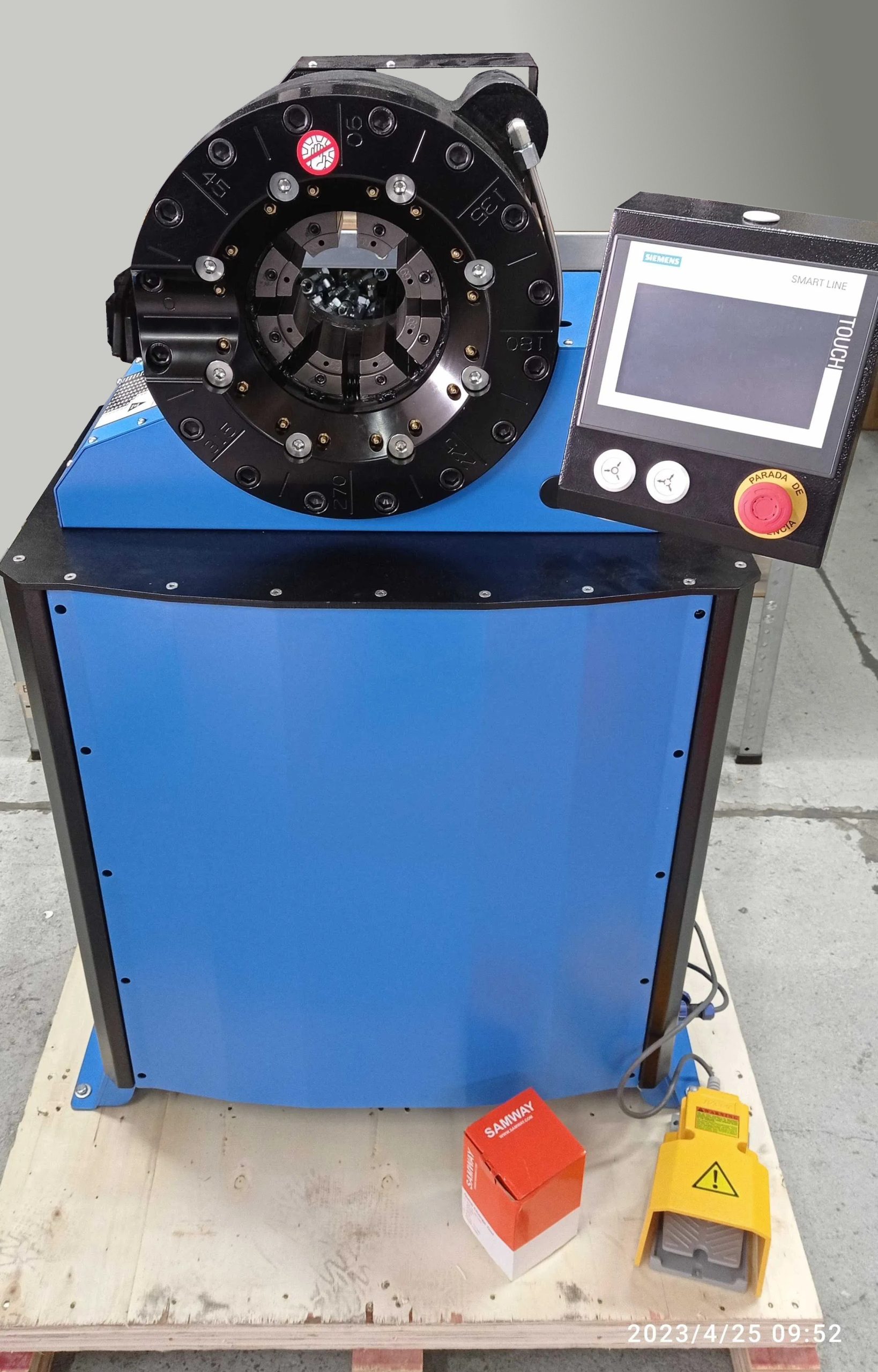

В поставку оборудования входят магнитные пресс-формы (кулачки) в количестве 13 комплектов, ножная педаль, стойка-хранилище для кулачков, устройство для быстрой замены кулачков.



Смотреть похожее оборудование …

Категория: Метки: ,
Модель SAMWAY P100 станок для опрессовки РВД от 4 до 124 мм
Макс. диаметр обжима 1) 124 мм/4.88″
Макс. усилие обжима 4200 кН
Макс. усилие обжима (тоннаж) 420 тонн
Время цикла 10 мм 2) 5,8 мм
Размер гидравлического шланга (дюйм) 4″
Серия штамповочных комплектов 32/140
Макс. отверстие 3) +60 мм
Макс. отверстие без штампов 200 мм
Размеры основного штампа 140/120 мм
Размеры основного штампа 5,52″-4,73″
Мощность двигателя (кВт/л.с.)3) 4,0/5,5 1,5/2,0 (380 В, 3 фазы)
Объем масляного бака 50 литров
Размер станка 840x600x1390 мм
В упаковке (мм) 1040x740x1480 мм
Вес Нетто/Брутто 510/550 кг

1) Со стандартными матрицами. Диапазон обжима можно увеличить с помощью специальных матриц.
2) Теоретически, с циклом 10 мм.
3) Максимальное раскрытие — это общий ход матрицы. Добавьте к этому значению минимальный диаметр обжима используемого комплекта матриц. В результате вы получите максимальное раскрытие станка с установленным комплектом матриц.
В стандартный комплект штампов входят:
Набор штампов серии 140

Матрицы Диаметр Длина Диапазон обжима
18860/84 84 мм 120 мм 84.0-92.0 мм
18860/92 92 мм 120 мм 92.0-100.0 мм
18860/100 100 мм 120 мм 100.0-108.0 мм
18860/108 108 мм 120 мм 108.0-116.0 мм
18860/116 116 мм 120 мм 116.0-124.0 мм

Набор штампов серии 32
* Дополнительные наборы штампов оплачиваются отдельно

Матрицы Диаметр Длина Диапазон обжима
*18506/10 10 мм 55 мм 10.0-12.0 мм
*18506/12 12 мм 55 мм 12.0-14.0 мм
18506/14 14 мм 55 мм 14.0-16.0 мм
18506/16 16 мм 55 мм 16.0-19.0 мм
18506/19 19 мм 55 мм 19.0-22.0 мм
18506/22 22 мм 70 мм 22.0-26.0 мм
18506/26 26 мм 70 мм 26.0-30.0 мм
18506/30 30 мм 70 мм 30.0-34.0 мм
18506/34 34 мм 75 мм 34.0-39.0 мм
18506/39 39 мм 75 мм 39.0-45.0 мм
18506/45 45 мм 90 мм 45.0-51.0 мм
18506/51 51 мм 90 мм 51.0-57.0 мм
18506/57 57 мм 100 мм 57.0-63.0 мм
18506/63 63 мм 110 мм 63.0-69.0 мм
18506/69 69 мм 110 мм 69.0-75.0 мм
*18506/74 74 мм 110 мм 74.0-80.0 мм
*18506/78 78 мм 110 мм 78.0-87.0 мм
