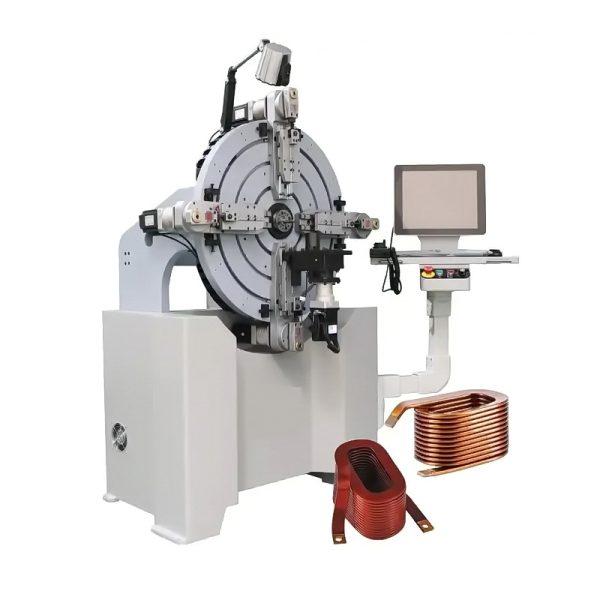

SS-FAC03 автоматический станок для намотки катушек
SS-FAC03 автоматический станок для намотки катушек

SS-FAC03 автоматический станок для намотки катушек

Наличие:

Доступно для предзаказа

Особенности:

  • Автоматический станок SS-FAC03 для плоской проволоки широко используется в электромобилях, новых энергетических автомобилях, электромобилях, зарядных устройствах для аккумуляторов, электронике, цифровых устройствах, мобильных телефонах, автомобилях и
  • Размеры плоского провода – Толщина 0,3~5,0 мм, ширина 2,0~12,0 мм
  • Макс. длина  < 120 мм
  • 4 шт. положения фиксации рычагов движения могут быть изменены. Применение новейших производственных технологий. сервопривод более стабилен, избегает явления обрыва и перемещения провода.
  • Оптимизированная конструкция механической структуры, принимает направляющие рельсы японской марки THK, подшипники японской марки NSK, общие механические характеристики и срок службы машины улучшаются, а допуск повторного позиционирования еще больше сокращается.
  • Станок оснащен большим ЖК-дисплеем с клавиатурой и мышью, а также серводвигателями высокого разрешения, угол закручивания более точный.
    Шпиндели разработаны и изготовлены с использованием новейших технологий, а допуск биения дополнительно уменьшен для соответствия требованиям различных катушек с плоской проволокой.
  • Устройство подачи проволоки изготовлено из чугуна. Оно было отожжено при высокой температуре и естественно состарено. Оно оснащено высокоточными шлифовальными шестернями для эффективного обеспечения точности подачи проволоки.

Доступно для предзаказа

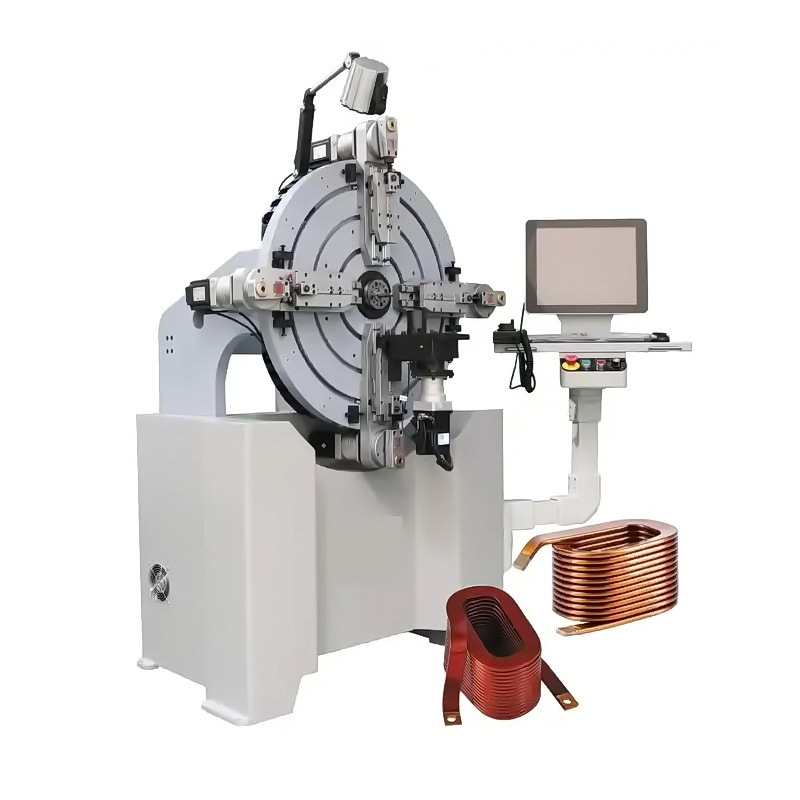

Автоматический станок для намотки катушек SS-FAC03 — это  некулачкового типа программируемый станок для намотки прямоугольных и круглых катушек из толстой плоской проволоки, а также намотки плоской проволоки на тороидальный сердечник или прямоугольный сердечник.

Станок используется также для намотки трансформатора зарядного устройства электромобиля.

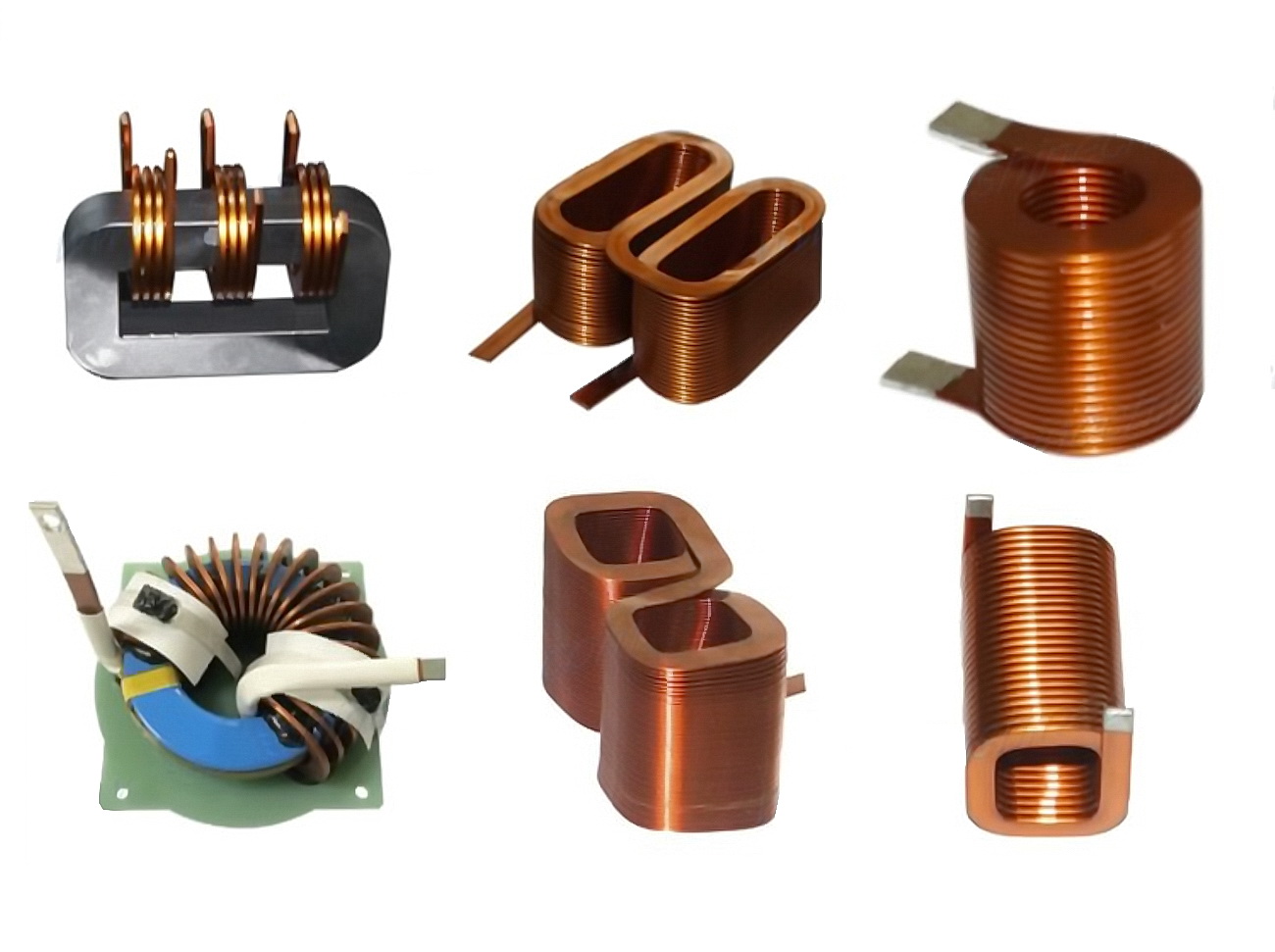

Эта модель может автоматически сгибать и обрезать концы катушек. Станок может наматывать двойные одинаковые прямоугольные катушки (прямоугольные двойные катушки) в последовательном соединении.


Категория:
Модель SS-FAC03 автоматический станок для намотки катушек
Размеры плоского провода Толщина 0,3~5,0 мм, ширина 2,0~12,0 мм
Готовые размеры внутреннего отверстия катушки Мин. длина=2*ширина провода (мм)
Макс. длина катушки < 120 мм
Готовый диаметр внутреннего отверстия катушки при намотке на тороидальный / прямоугольный сердечник Мин. длина = 3*ширина провода (мм)
Макс. Длина < 120 мм
Готовая длина катушки (количество витков) < 90 мм (расстояние от провода до плеч).
Макс. Длина подачи проволоки по оси подачи проволоки Без ограничений
Метод подачи проволоки по оси подачи проволоки 3 комплекта подающих колес
Мощность оси подачи проволоки 4,5 кВт
Направление намотки/завивки CW/CCW
Диапазон настройки оси завивки 0,01° ~ 360°
Мощность мотора для завивки катушки 0,75 кВт
Диапазон настройки оси перемещения рычагов 4 шт. 0,1° ~ 180°
Мощность серводвигателей на 4 оси рычагов движения 0,75 кВт*4
Источник питания Три фазы 220 В 50/60 Гц
Габаритные размеры (ДxШxВ) 1600x1350x1750 мм
Вес Нетто/Брутто 800/950 кг
