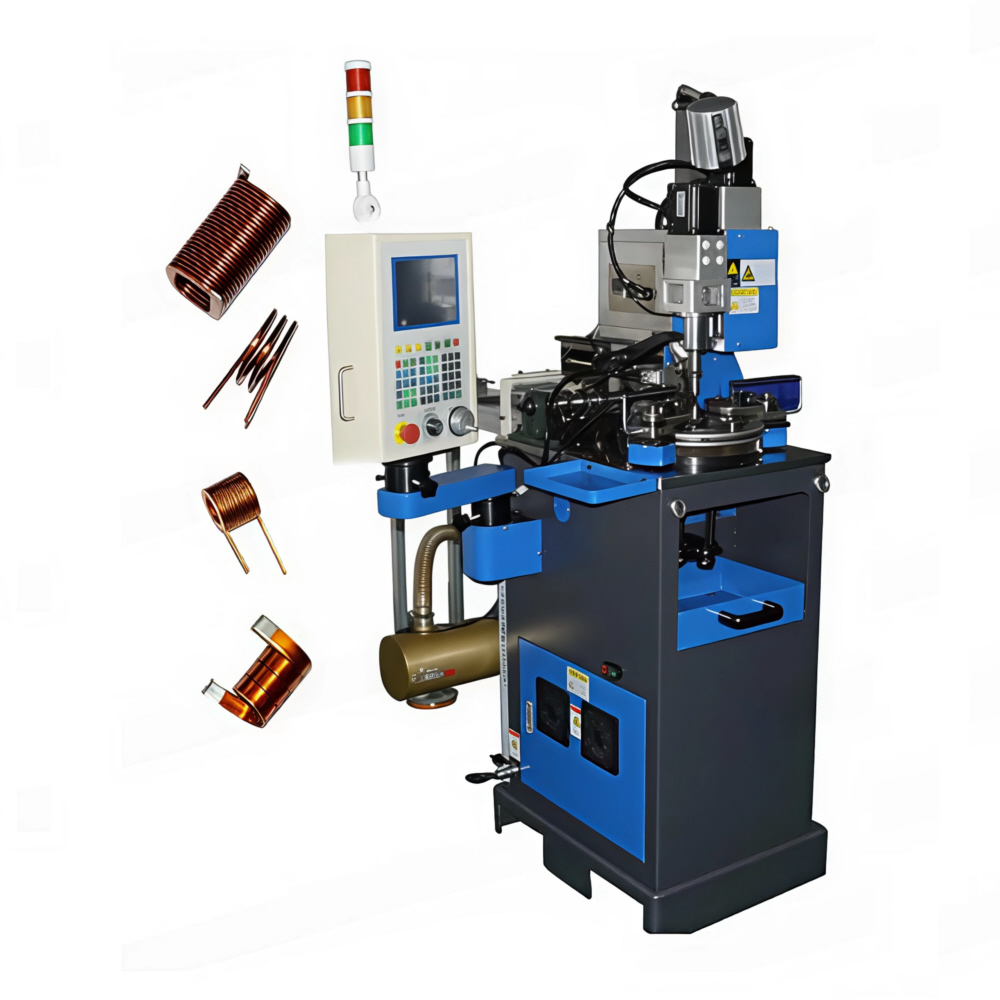

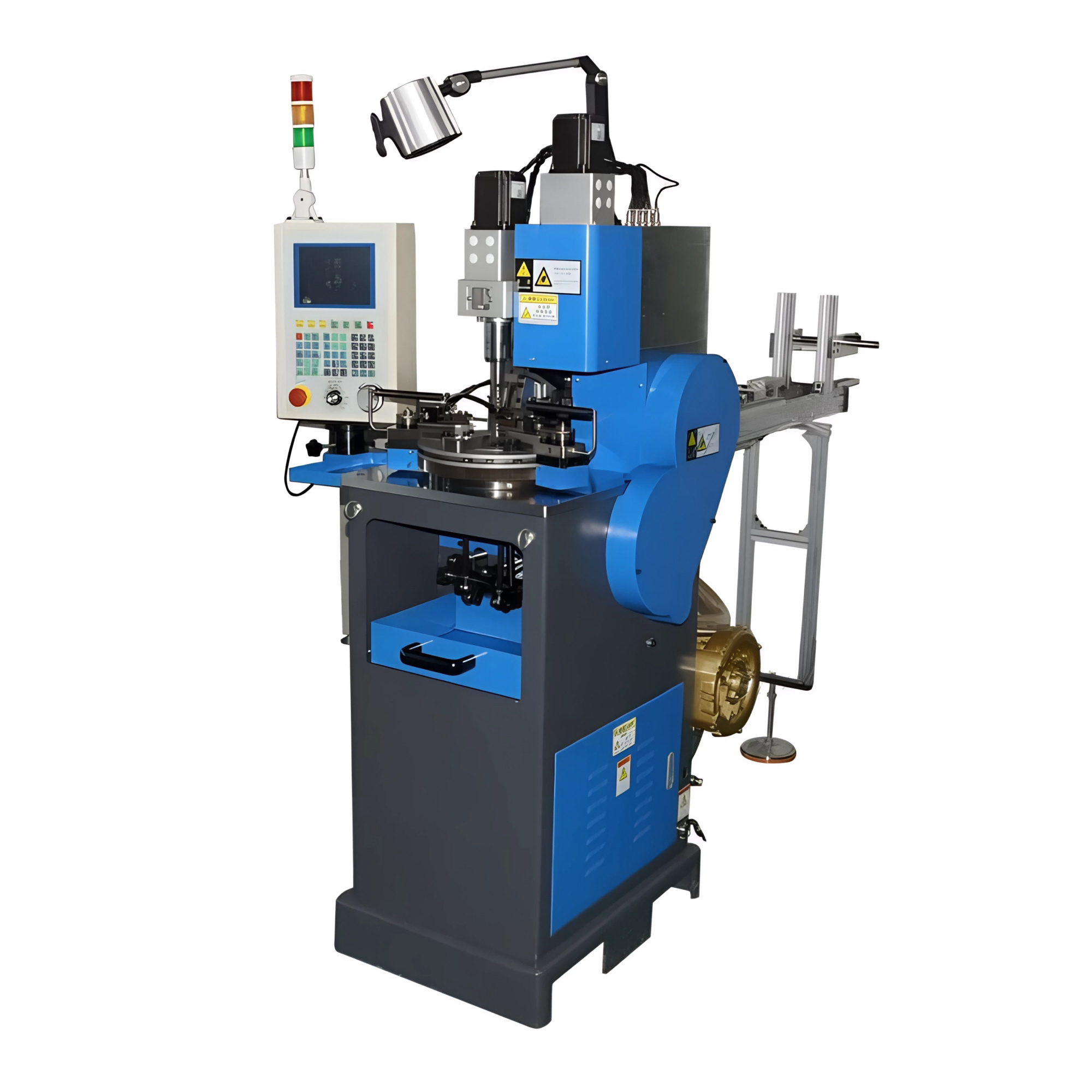

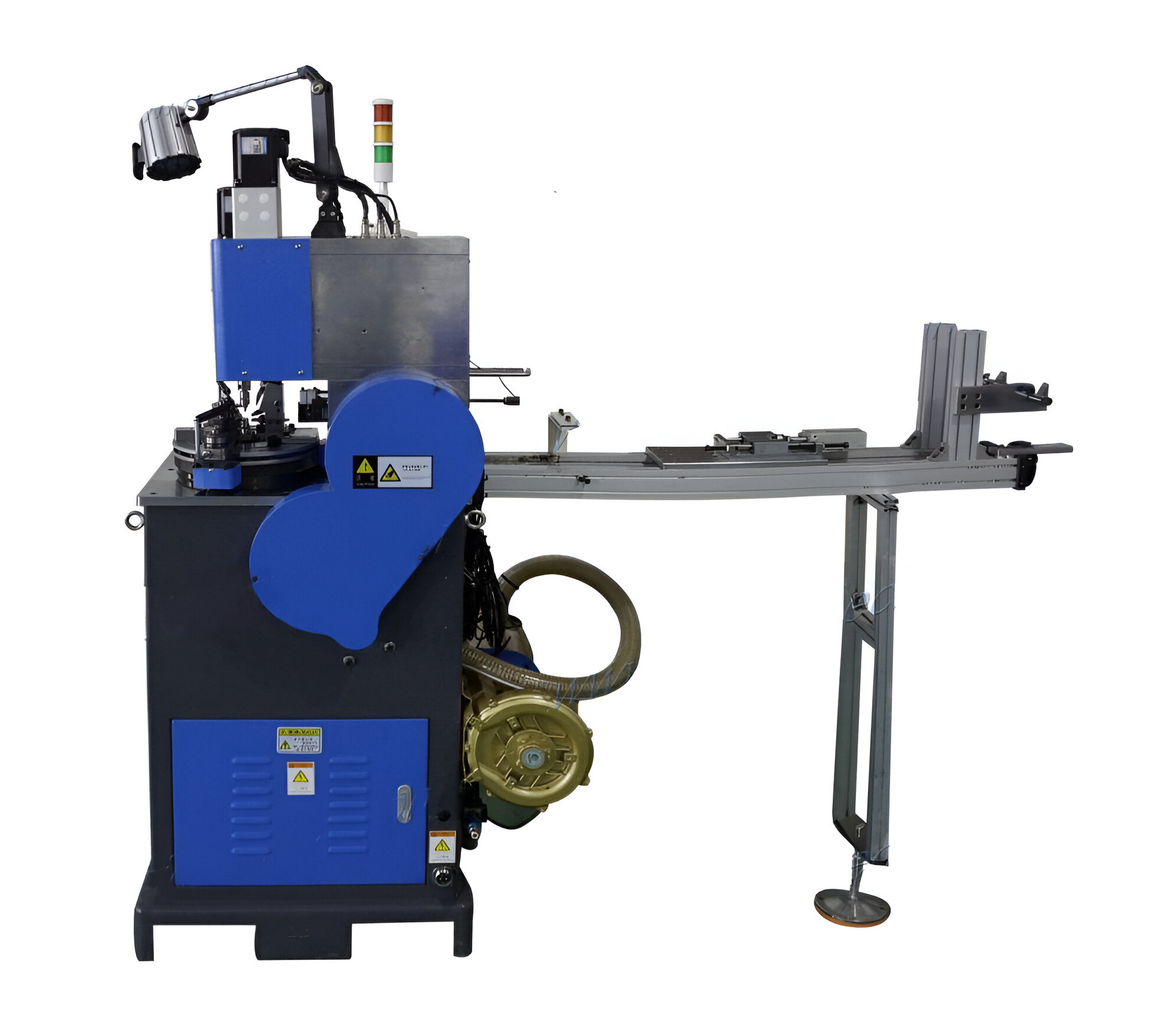

SS-RFAC01 Программируемый автоматический станок для намотки катушек

Наличие:

Доступно для предзаказа

Особенности:

  • Диапазон диаметра круглой эмалированной медной проволоки – 0,15–2,8 мм
  • Диапазон плоской эмалированной медной проволоки – Толщина: 0,1–1,0 мм, ширина: 0,6–4,0 мм
  • От 3 до 6 осей могут быть настроены в соответствии с запросом клиента.
  • На станке применены новейшие производственные технологии. Сервоочистка более стабильна, избегается явление обрыва и перемещения провода.
    Оптимизированная конструкция механической структуры, принимает направляющую рельсу японского бренда THK, винтовой стержень китайского тайваньского бренда TBI, подшипники японского бренда NSK, а шестерни используют высокоточные шлифовальные шестерни.
  • Общие механические характеристики и срок службы машины улучшаются, а допуск повторного позиционирования еще больше снижается.
    Станок оснащен большим ЖК-дисплеем и серводвигателями высокого разрешения, угол намотки более точный.
  • Намоточный шпиндель разработан и изготовлен с использованием новейших технологий, а допуск биения дополнительно уменьшен для соответствия требованиям различных катушек с круглой и плоской проволокой.
  • Этот станок широко используется в электротехнике, новых энергетических автомобилях, электромобилях, зарядных устройствах для аккумуляторов, электронике, цифровой технике, мобильных телефонах, автомобилях и других отраслях.

Доступно для предзаказа

SS-RFAC01 — это однокулачковый точный программируемый полностью автоматический круглопроволочный станок для намотки катушек с воздушной катушкой БЕЗ оператора.

Этот намоточный станок также называется полностью автоматическим круглопроволочным станком для намотки катушек с воздушной катушкой.

Категория:
Модель SS-RFAC01 Программируемый автоматический станок для намотки катушек
Диапазон диаметра круглой эмалированной медной проволоки 0,15–2,8 мм
Диапазон плоской эмалированной медной проволоки Толщина: 0,1–1,0 мм, ширина: 0,6–4,0 мм
Макс. длина катушки ≤45*50 мм
Диаметр внутреннего отверстия готовой катушки 1,0–20 мм
Диапазон настройки оси подъема (растяжка проволоки) 0,01–90 мм
Длина готовой катушки Макс. 45 мм
Мин. значение настройки кулачкового вала 0,1°
Макс. значение настройки кулачкового вала 359,9°
Мощность двигателя кулачкового вала (ось X) 0,9 кВт
Диапазон настройки намоточного шпинделя (ось Y ) 0,1*-359,9°
Мощность серводвигателя намоточного шпинделя (ось Y) 0,75 кВт
Диапазон размеров зачистки круглого эмалированного провода (плоский провод зачищать нельзя) φ 0,3~2,8 мм зависит от размера зачистных лезвий, длина зачистки макс. 50 мм ±1
Мощность серводвигателя подъемной оси (ось Z) 0,75 кВт
Мощность серводвигателя системы зачистки проводов 0,75 кВт
Входное напряжение источника питания 220 В 50/60 Гц или 110 В 50/60 Гц по запросу.
Габариты станка (ДxШxВ) 1800x1100x1650 мм
Вес Нетто/Брутто 500/650 кг
