SUG1250-30KV Фотоэлектрический генератор импульсного напряжения

Фотоэлектрический генератор импульсного напряжения спроектирован в соответствии с 7.5.1 Испытание импульсным напряжением (типовое испытание) стандарта IEC 62109-1. Безопасность преобразователей мощности для использования в фотоэлектрических энергосистемах – Часть 1: Общие требования и испытания импульсным напряжением фотоэлектрических инверторов, указанные в GB/ T 37408, способный генерировать испытательный импульсный сигнал длительностью 1.2/50 мкс в диапазоне от 0.5 до 25 кВ. Импеданс источника бывает двух типов: менее 2 Ом и 500 Ом, что может удовлетворить требования к испытаниям на зазоры и твердую изоляцию.
Стандарты:

• IEC 60060-1 «Методы испытаний высоким напряжением. Часть 1. Общие определения и требования к испытаниям».
• IEC 62109-1 «Безопасность преобразователей энергии для использования в фотоэлектрических энергетических системах. Часть 1: Общие требования».

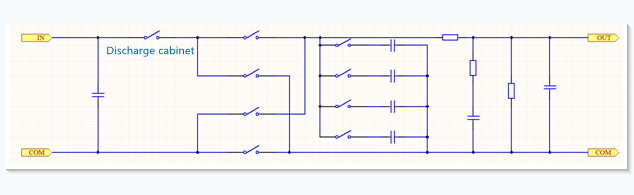

Принципиальная схема:

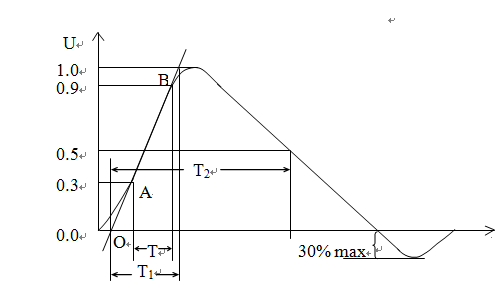

волны по напряжению
Время фронта: T1=1.67T=1.2 мкс±30%
Половина времени: T2=50 мкс±20%

Аксессуары:
• Однофазный кабель питания переменного тока 220 В (1 шт.)
• Стандартные тестовые детали (1 комплект)
• Руководство пользователя

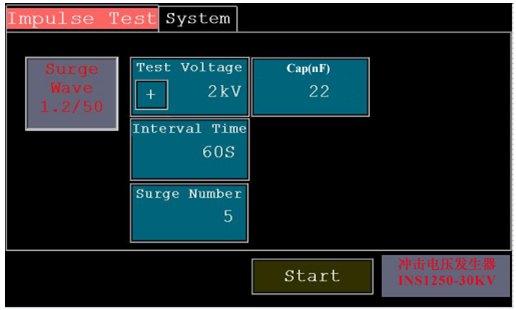

Интерфейс программы с сенсорным экраном:

На рисунке выше показан начальный интерфейс. Первая строка — меню выбора функций. Щелкните напрямую, чтобы войти в соответствующий интерфейс функций.

Текущий интерфейс — это интерфейс функции испытания импульсным напряжением («Импульсное испытание» — белый на красном фоне).

Белый квадрат в левом верхнем углу интерфейса показывает, что генератор — это генератор 1.2/50. При нажатии на синие квадраты в середине появится таблица редактирования чисел, и вы сможете редактировать соответствующие параметры для тестирования.
