TH-2004L1-K Дозатор шприцевого типа для кругового дозирования клея

Наличие:

Доступно для предзаказа

Особенности:

  • Машина дозирует материал на деталь в фиксированном положении, а после завершения вращается на фиксированный угол индексации для дозирования на следующую деталь.
  • Максимальный диаметр заготовки ≤ φ200 мм.

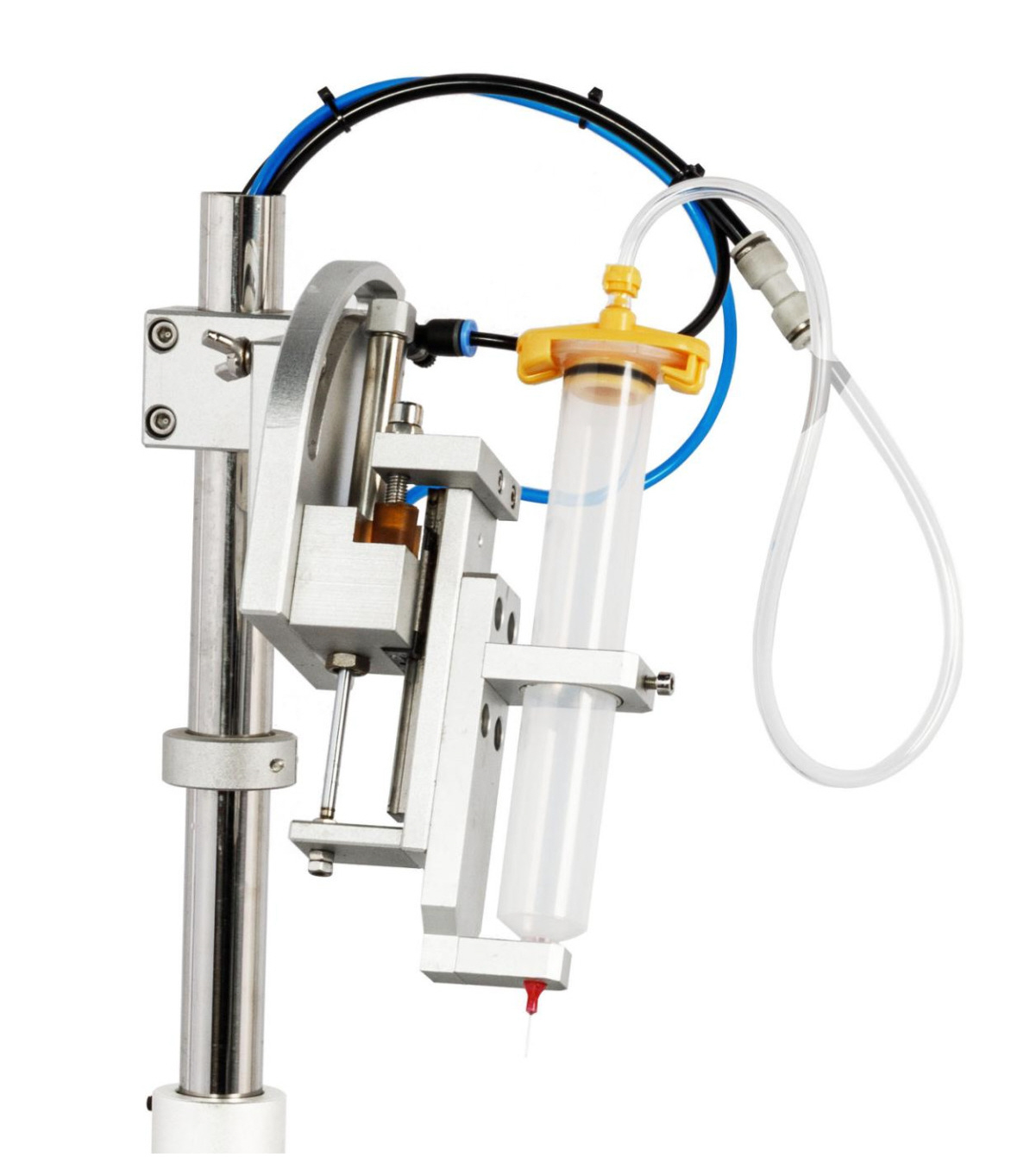

  • Наклон по оси Z легко и быстро регулируется для контролируемого вращательного дозирования под фиксированным углом и
    на вертикальную стенку, цилиндрическую деталь, внешнюю стенку или верхнюю поверхность.

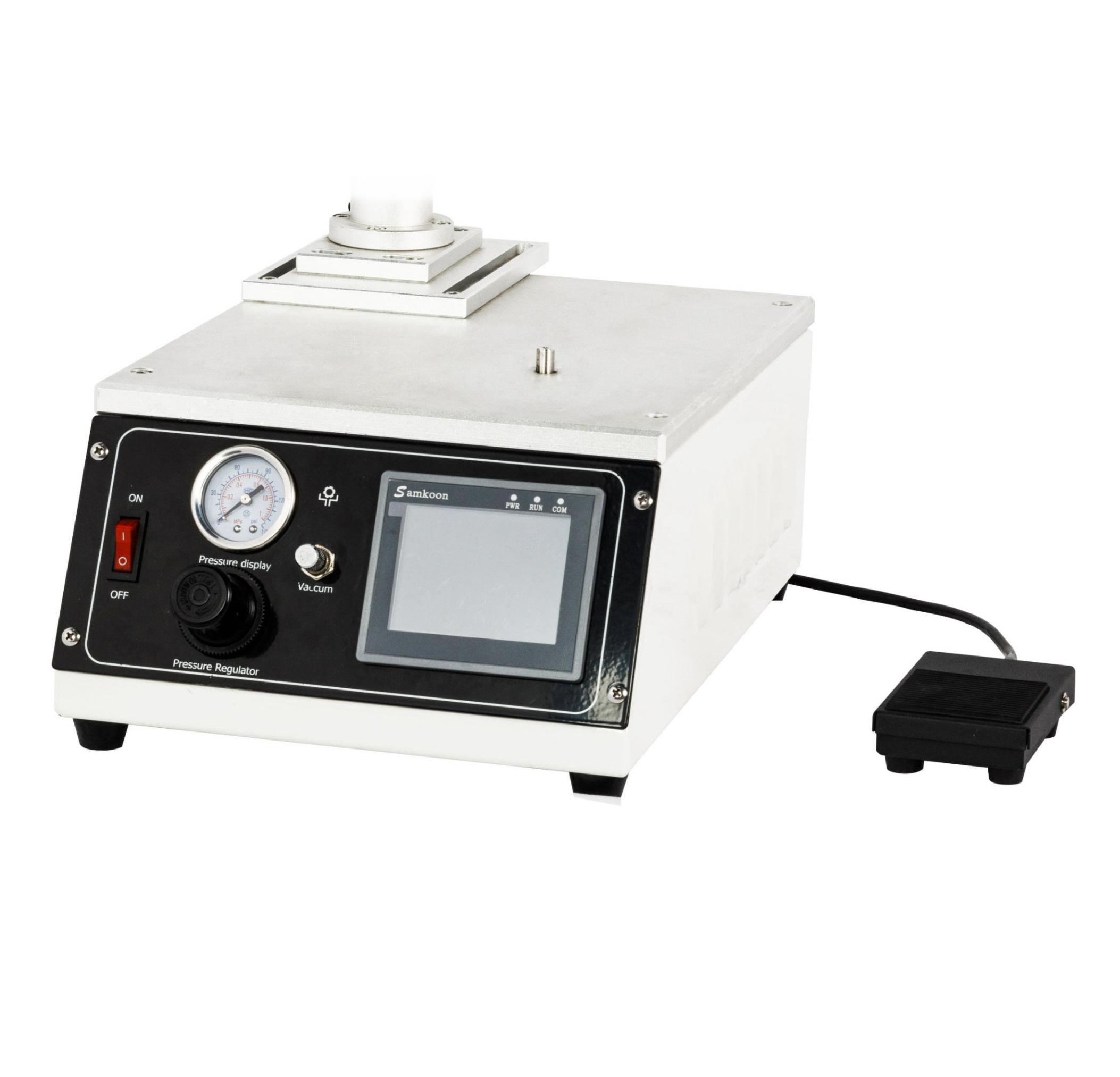

  • Сенсорный ЖК-дисплей для простой настройки и эксплуатации; задержка дозирования и период ожидания
    перед циклом могут быть установлены с помощью сенсорного экрана.
  • Универсальное регулировочное устройство. Машина может наносить покрытие на изделие в форме круга.
  • Функция автоматического цикла, счетчик циклов дозирования и ограничение.

Доступно для предзаказа

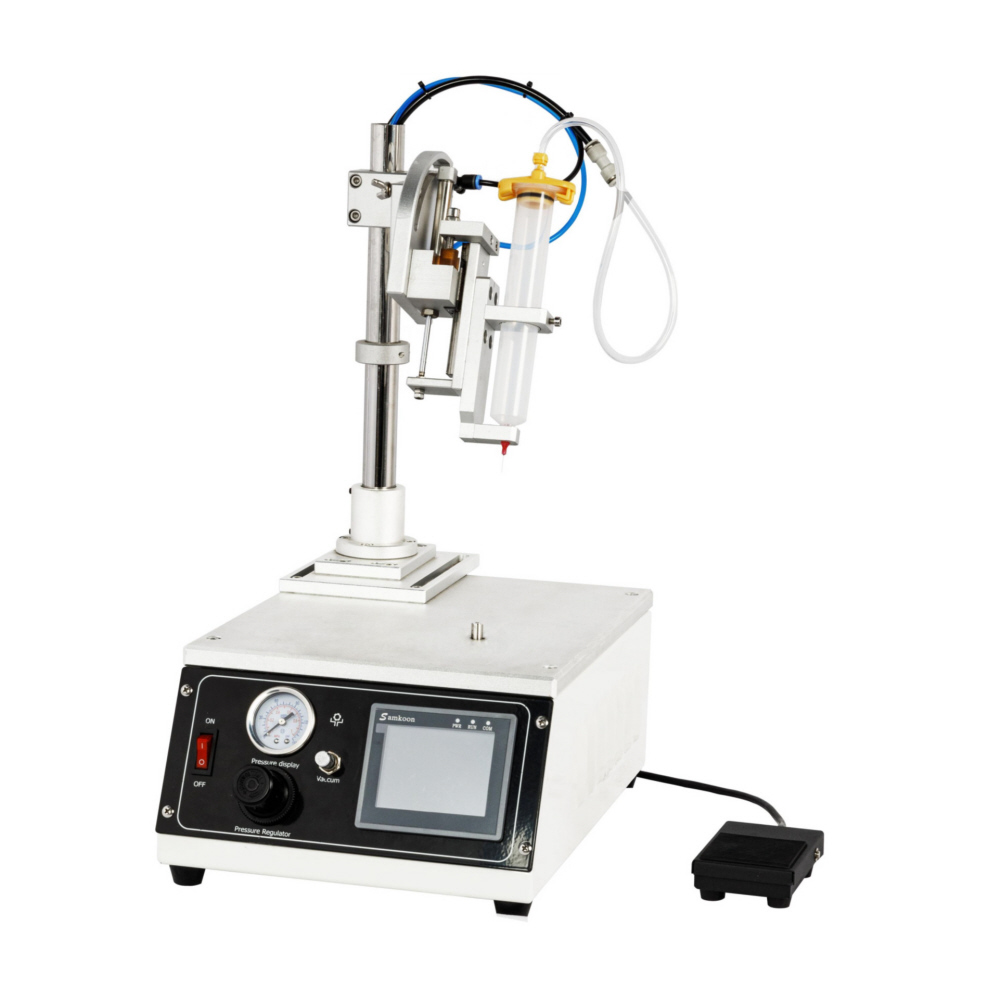

TH-2004L1-K Дозатор шприцевого типа для кругового дозирования клея применяется для нанесения клея, пасты по кругу заготовки. Максимальный диаметр заготовки ≤ φ200 мм. Наклон по оси Z легко и быстро регулируется для контролируемого вращательного нанесения под фиксированным углом на вертикальную стенку внутри цилиндрической детали или на внешнюю стенку или верхнюю поверхность.

Полностью программируемый интуитивно понятный сенсорный экран позволяет быстро изменять параметры нанесения (например, угол нанесения, время до и после нанесения и скорость вращения) и настройки машины, одновременно отображая их на главном экране. Поворотный стол обеспечивает эффективный способ нанесения кругового рисунка на труднодоступные участки.

Области применения

  • Поворотный стол для нанесения герметика на круглый корпус и в труднодоступные места.
    Используется для нанесения клеев, силикона, смазки и других смазочных материалов. Вместимость: зубная паста, пакеты (навалом), шприцы, флаконы, небольшие банки и т. д.

Преимущества:

  • Чистый срез без капель
  • Более точный контроль процесса
  • Повышение качества, надежности и внешнего вида продукции
  • Меньше доработок и меньше брака
  • Отсутствие потерь жидкости и загрязнений
  • Упрощенное обучение новых сотрудников



Смотреть похожее оборудование …

Категория: Метки: , , ,
Модель TH-2004L1-K Дозатор шприцевого типа для кругового дозирования клея
Макс. диаметр заготовки φ200 мм<
Ход по оси Z 50 мм (другие длины по желанию)
Запуск цикла Ручной или автоматический
Скорость вращения 10~300 об./минуту
Привод Прецизионный шаговый двигатель
Способ управления Сенсорный экран
Повторяемость ±0,01 мм
Частота >100 раз/минуту
Способ регулировки: Универсальная регулировка рамы
Рабочая нагрузка 2 кг
Нагрузка на инструмент 10 кг
Входное давление воздуха (1 бар = 1,01972 кг/см² = 14,5038 psi)
Выходное давление воздуха 1 – 100 psi (5 – 7 бар)
Входное напряжение 110/220 В переменного тока
Выходное напряжение 24 В постоянного тока
Температура: от 5°C до 45°C (41°F-113°F)
Влажность 85% относительной влажности при 30°C без конденсации
Габаритные размеры (ДxШxВ) 370 x 270 x 450 мм
Вес Нетто/Брутто 9/13 кг

В комплекте с комплектом для дозирования аксессуаров

№ Название Количество
1 Шприц/поршень 30 куб. см 5 шт.
2. Адаптер для бочки 30 куб. см 1 шт.
3 Пластиковый наконечник 10 шт.
4 Педаль 1 шт.
5 Провод питания 1 шт.
6 Быстроразъемный соединитель TEEØ6 мм 2 шт.
7 Разъем для воздушной линии 6×4 1 шт.
