OSHW-8A клепальный клинчерный станок с макс. усилием 8 тонн

Наличие:

Доступно для предзаказа

Особенности

  • Высота горловины – 400 мм
  • Глубина горловины – 500 мм
  • Общий ход – 100 мм
  • Диапазон выходного давления Регулируемое давление 1–8 тонн, бесступенчатая регулировка
  • Макс. толщина 2,2 + 2,2 мм, оцинкованный лист

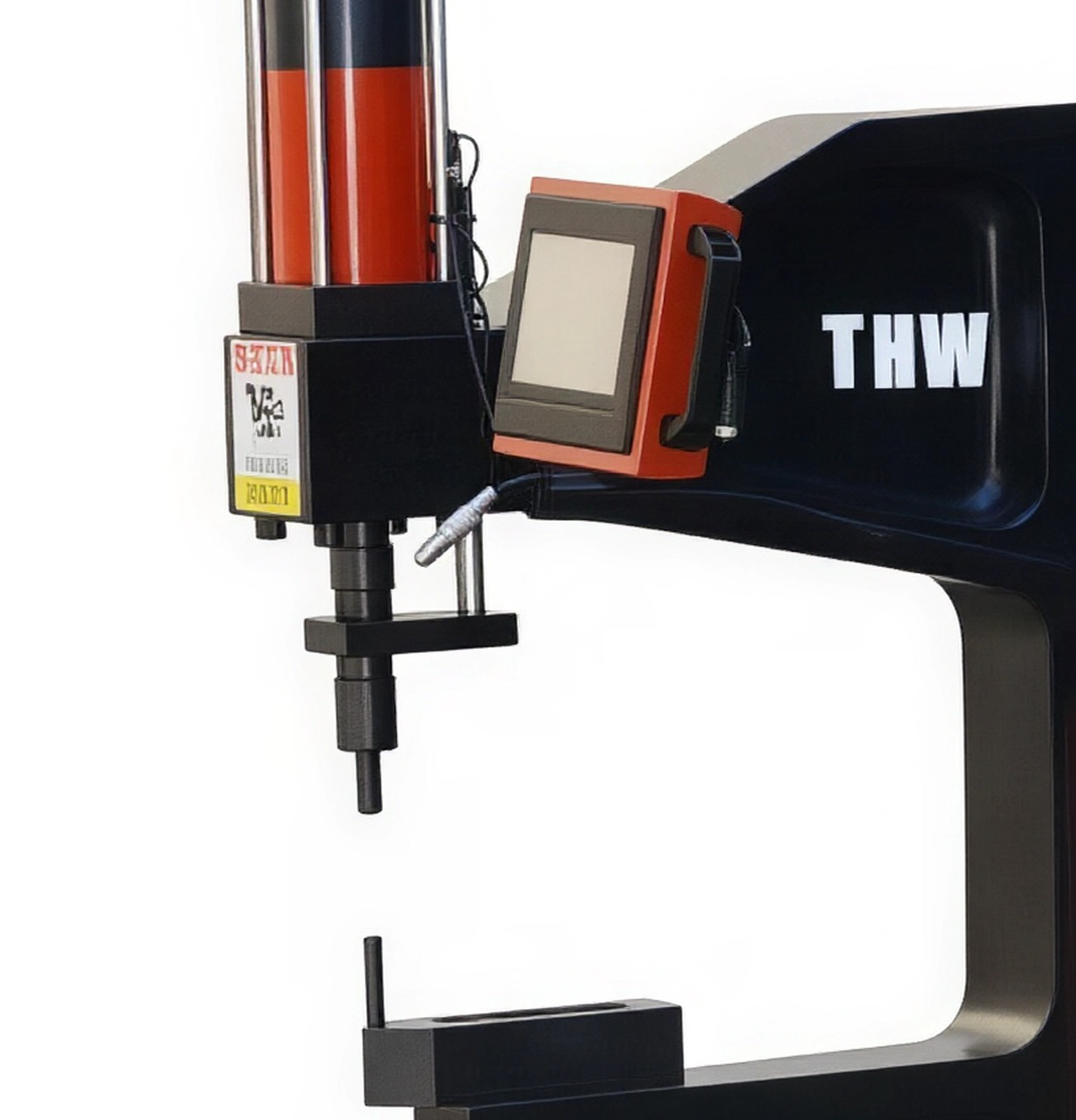

  • Использование сенсорного экрана для ввода данных. Данные показывают, что в качестве сигнала измерения давления используется оригинальный немецкий датчик давления. Система может рассчитывать сигнал давления и сигнал смещения со скоростью 500 раз в секунду, а также выдавать различные сигналы тревоги и описания кривых.
  • Верхние и нижние предельные кривые смещения и давления могут быть предварительно заданы для сравнения с текущим значением прессования, ввода любого положения прессования, а затем может быть получена помехоустойчивость положения при последнем прессовании.

Доступно для предзаказа

OSHW-8A клепальный клинчерный станок с сенсорным экраном представляет собой новое клепальное оборудование.
Были внесены усовершенствования в пневматическую систему, электрическое управление и т. д. В результате чего надежность работы, срок службы, энергосбережение и снижение шума продукта выше, чем у аналогичных отечественных продуктов.
Упаковка:

  • воздушный шланг длиной 3-5 метров,
  • шнур питания длиной 1,5 метра,
  • ящик для инструментов (содержащий одну пару шестигранных ключей, одну большую крестовую отвертку, одну маленькую крестовую отвертку и одну маленькую крестовую отвертку).

Матрицы:

  • 3 комплекта оснастки для бесзаклепочного соединения (клинчинга) — подбираются в зависимости от толщины листового металла.
  • Материал матриц: Верхняя форма SKH51, нижняя форма Cr12MoV, закаленная при 58-60 градусах Цельсия.



Смотреть похожее оборудование …

Категории: , Метки: , , , ,
Модель OSHW-8A Пневматический клепальный клинчерный станок с макс. усилием 8 тонн
Диапазон выходного давления Регулируемое давление 1–8 тонн, бесступенчатая регулировка

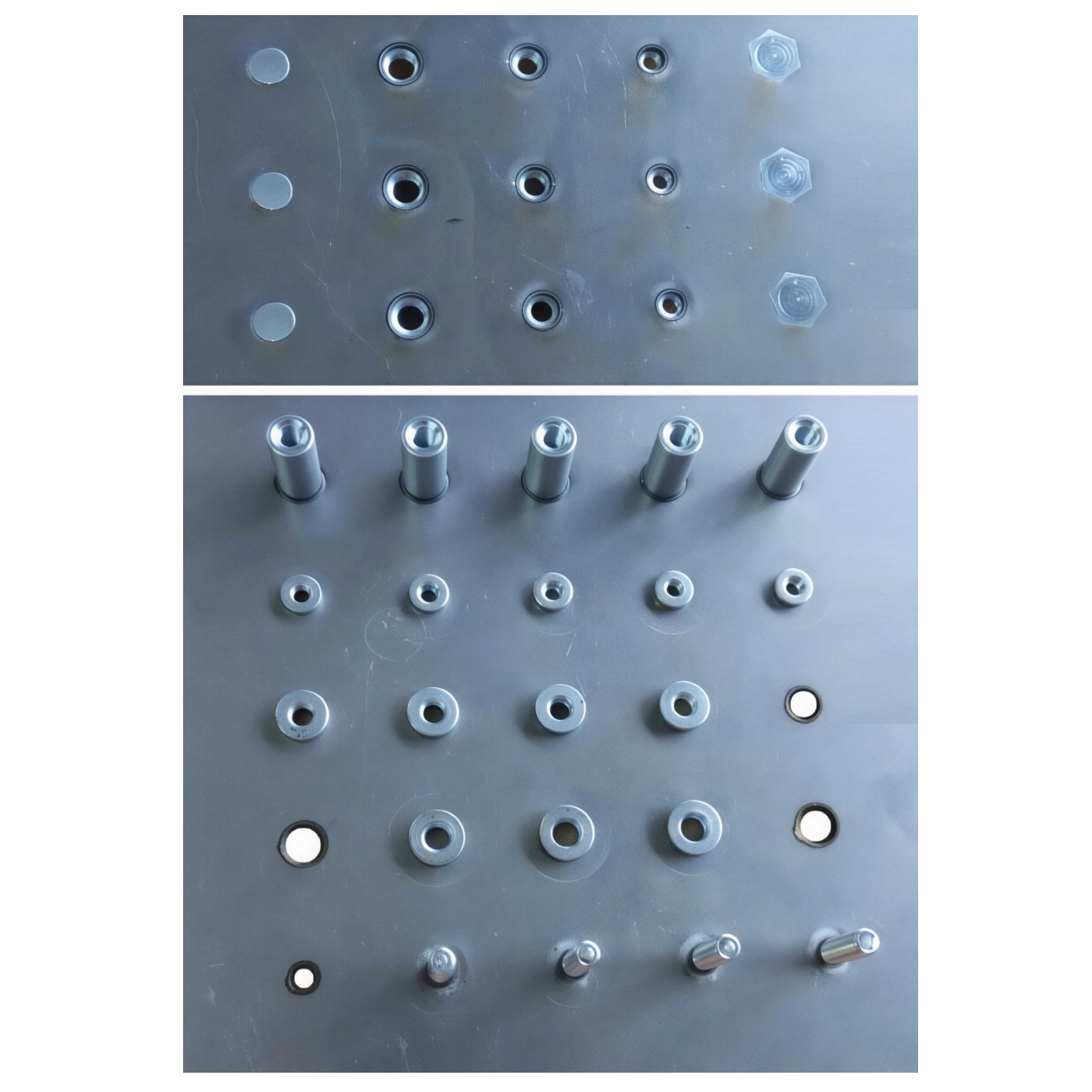

Возможность клепки прессом Макс. толщина 2,2 + 2,2 мм, оцинкованный лист
Цельная заклепка (мягкая сталь) φ2—8 мм
Полые/полуполые заклепки 12 мм (сталь A3, нержавеющая сталь, алюминий, медь)
Гайка М25, шпилька М20 (кроме нержавеющей стали)
Гайка М22, шпилька М16 (нержавеющая сталь)
Высота горловины (зева) 400 мм
Глубина горловины (зева) 500 мм
Полный ход 100 мм
Рабочий ход (ход под нагрузкой) 8 мм
Диаметр цилиндра φ125 мм
Давление воздуха 3-6 бар (0,3~0,6 МПа)
Частота использования 1 раз/сек
Марка гидравлического масла 46 # (стандарт ISO)
Угол эксцентрика 4 °
Толщина стойки 130 мм
Напряжение питания 220 Вольт переменного тока
Габаритные размеры (ДxШxВ) 1060x680x2170 мм
Размер упаковки (ДxШxВ) 1140x820x2200 мм
Вес Нетто/Брутто 470/560 кг
Комплектация
Датчик давления Gefran (импортный)
Сенсорный экран Kunlun Tongtai (MCGS)
ПЛК (программируемый логический контроллер) Fatek (Тайвань)
Электромагнитный клапан Airtac (Тайвань)
Масловлагоотделитель AirTAC (Тайвань)
Выключатель питания Jiuchuan
Низковольтный автоматический выключатель Schneider
Промежуточное реле Schneider
Пневмогидравлический усилительный цилиндр Wuxi Shuangyu
Инфракрасный позиционер (перекрестие) Сиань, провинция Шэньси
Корпус оборудования Литая сталь / Сталь 45 (с термообработкой)
Матрицы и пуансоны Верхний инструмент (пуансон): SKH51; нижний инструмент (матрица): Cr12MoV (закалка до 58–60 HRC)
