Станки для намотки проводов

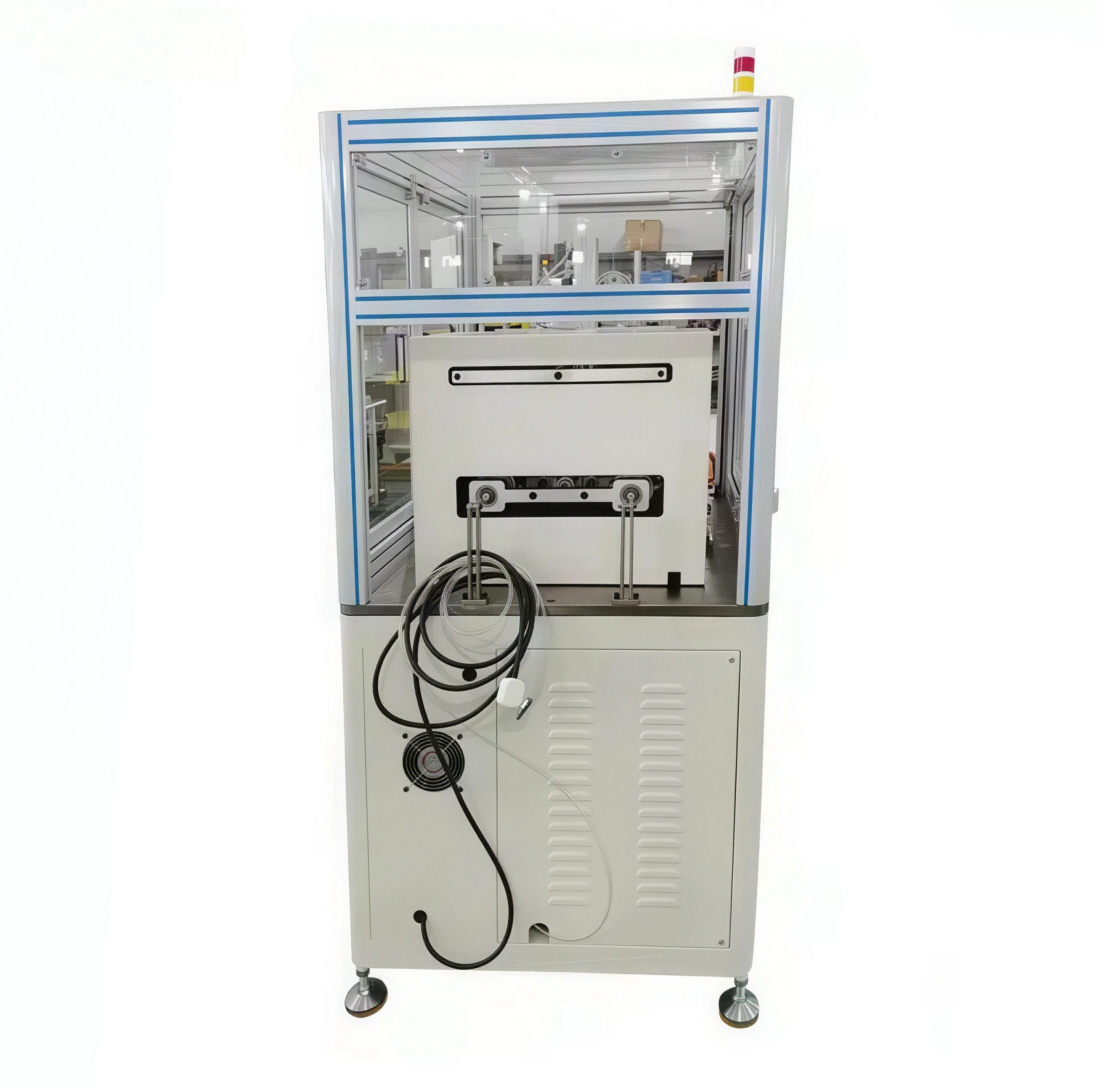

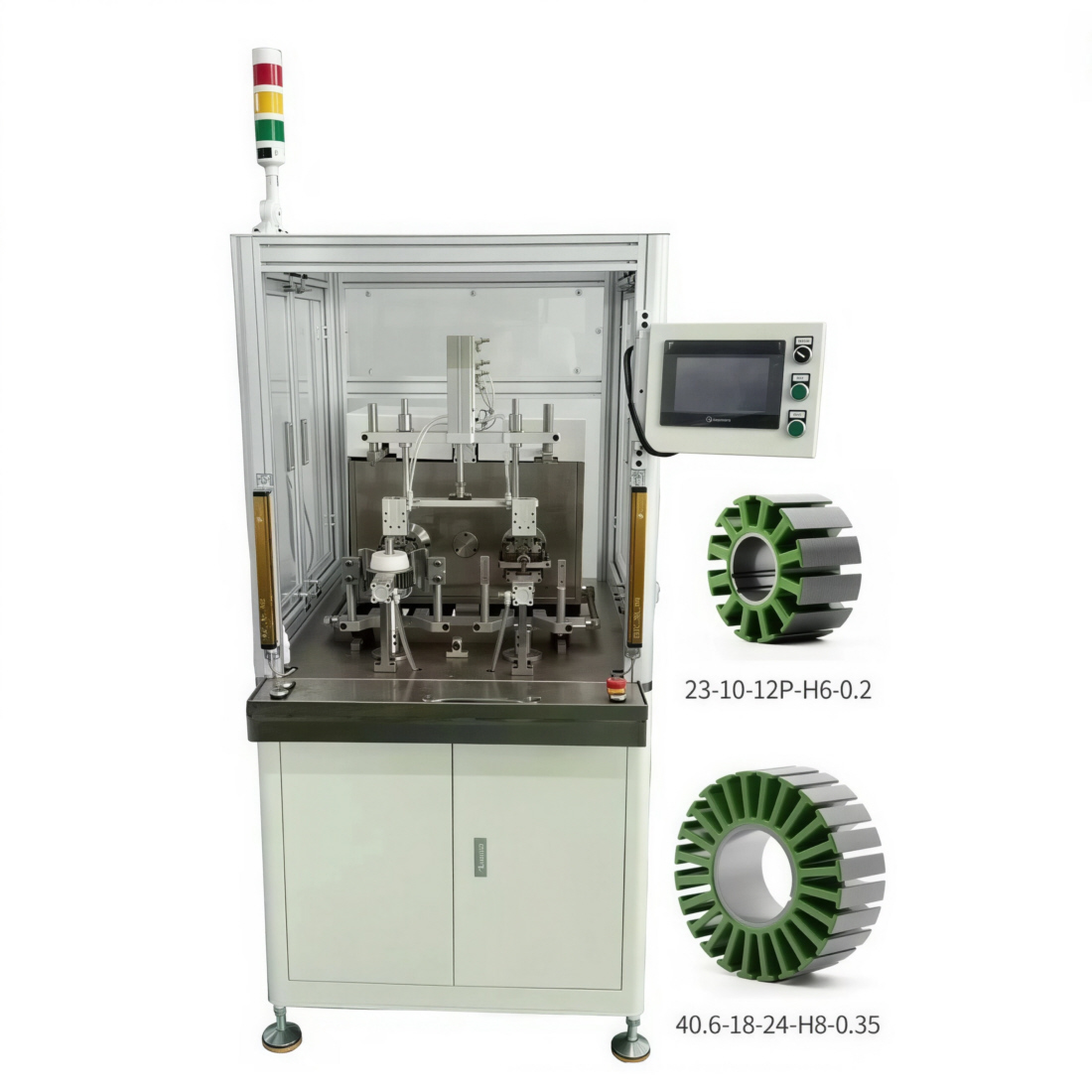

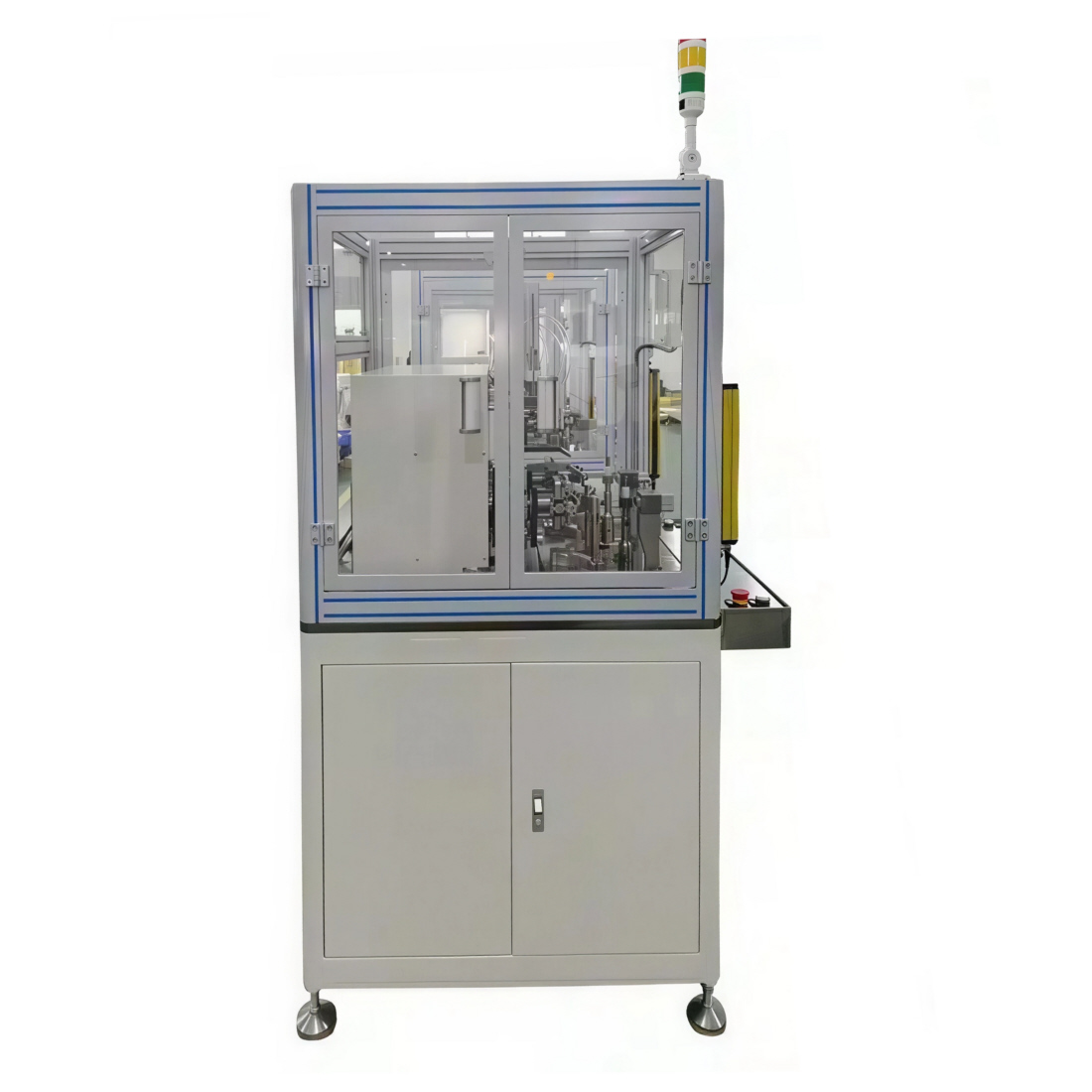

VMB-3115 станок для намотки BLDC-бесщёточных двигателей с 2 шпинделями
Наличие:
Доступно для предзаказа
Особенности
- Станок для намотки бесщеточных электродвигателей постоянного тока может быть применен в производстве дронов, стиральных машин, двигателей вентиляторов, вентиляционных систем, ступиц автомобилей, систем вакуумной очистки, миксерах, фенах и так далее.
- Может работать на двух станциях и наматывать несколько медных проводов одновременно
- Диаметр провода – φ0.1-1.2 мм
- Скорость намотки – 0-1200 об/мин (в зависимости от фактического диаметра проволоки и размера статора)
- Кол-во станций – Две станции
- Количество слотов – 2-36 слотов
- Внешний диаметр статора – Φ20–150 мм
- Внутренний диаметр статора – Φ12-100 мм
- Толщина статора – 3-50 мм
- Язык интерфейса — английский. За дополнительную плату Вы получите перевод руководства на русский язык
- Станок может запоминать несколько групп параметров одновременно.
- Машина может наматывать три слота одновременно (6 слотов можно наматывать дважды, 9 слотов можно наматывать три раза)
- Подходит для статоров с большим количеством витков и может полностью автоматически наматывать, поворачивать, выравнивать и обрезать провод.
- Рабочим необходимо выполнять только работу по погрузке и разгрузке.
Доступно для предзаказа

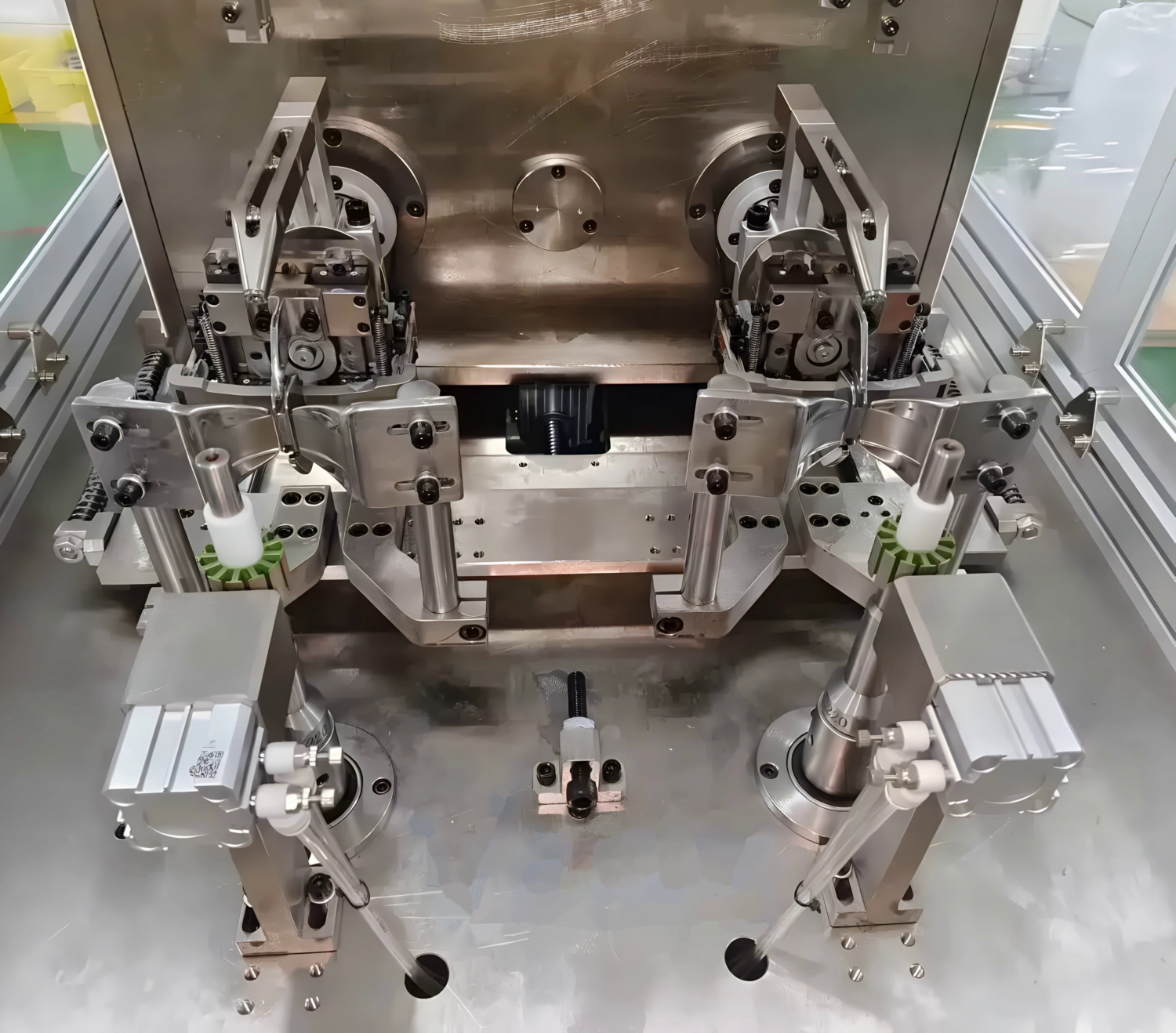

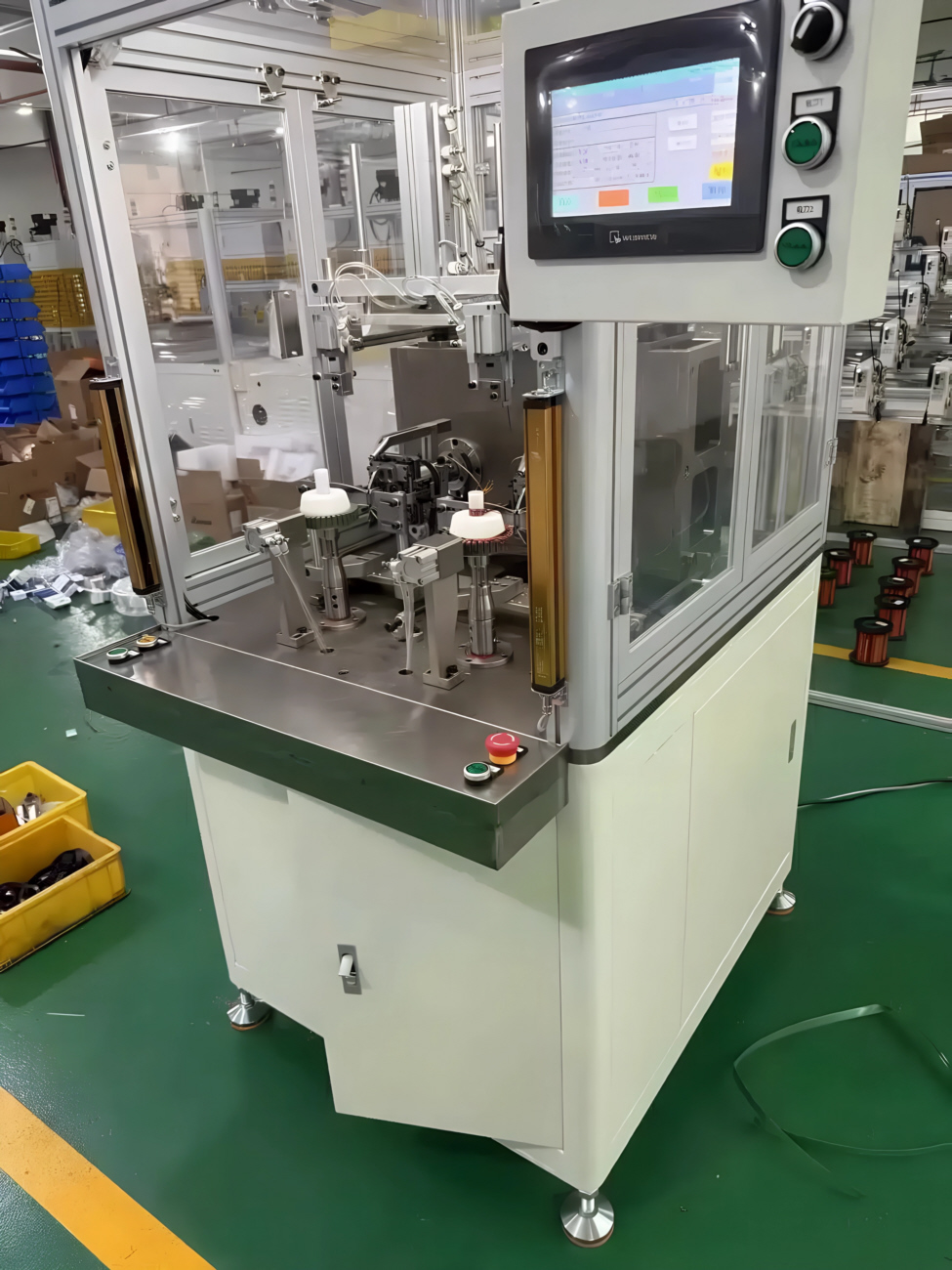

VMB-3115 станок для намотки BLDC-бесщёточных двигателей с 2 шпинделями с использованием подающей провод насадки использует 2 рабочих станции. Все перемещения узлов станка программируются на сенсорном экране. Все данные по намотке отображаются на экране в процессе работы станка. В случае возникновения сбоев, нештатных ситуаций станок отображает ошибки на экране.
Область применения:
Станок для намотки бесщеточных электродвигателей постоянного тока может быть применен в производстве стиральных машин, двигателей вытяжек, серводвигателей, бесщеточных двигателей, шаговых двигателей, двигателей вентиляторов, вентиляционных систем, ступиц автомобилей, систем вакуумной очистки, миксерах, фенах и так далее.
| Модель | VMB-3115 станок для намотки BLDC-бесщёточных двигателей с 2 шпинделями |
|---|---|
| Подходящий диаметр намоточного провода | φ0.1-1.2 мм (выберите проволочную стойку в соответствии с диаметром проволоки) |
| Станция | Две станции |
| Количество слотов | 2-36 слотов |
| Наружный диаметр статора | φ20-150 мм (за пределами диапазона может быть настроен) |
| Ширина линии | 30 мм |
| Толщина изделия статора | φ5-50 мм (за пределами диапазона может быть настроен) |
| Точность подсчета | ±0,05 оборота |
| Контроллер | Сенсорный контроллер движения |
| Скорость намотки | 0-1200 об/мин (в зависимости от фактического диаметра проволоки и размера статора) |
| Давление воздуха | 6 кг/см2 |
| Электропитание | AC 220V 50Hz |
| Габаритные размеры (ДxШxВ) | 630x850x1590 мм |
| Вес Нетто/Брутто | Около 480 кг |
