Станки для намотки проводов

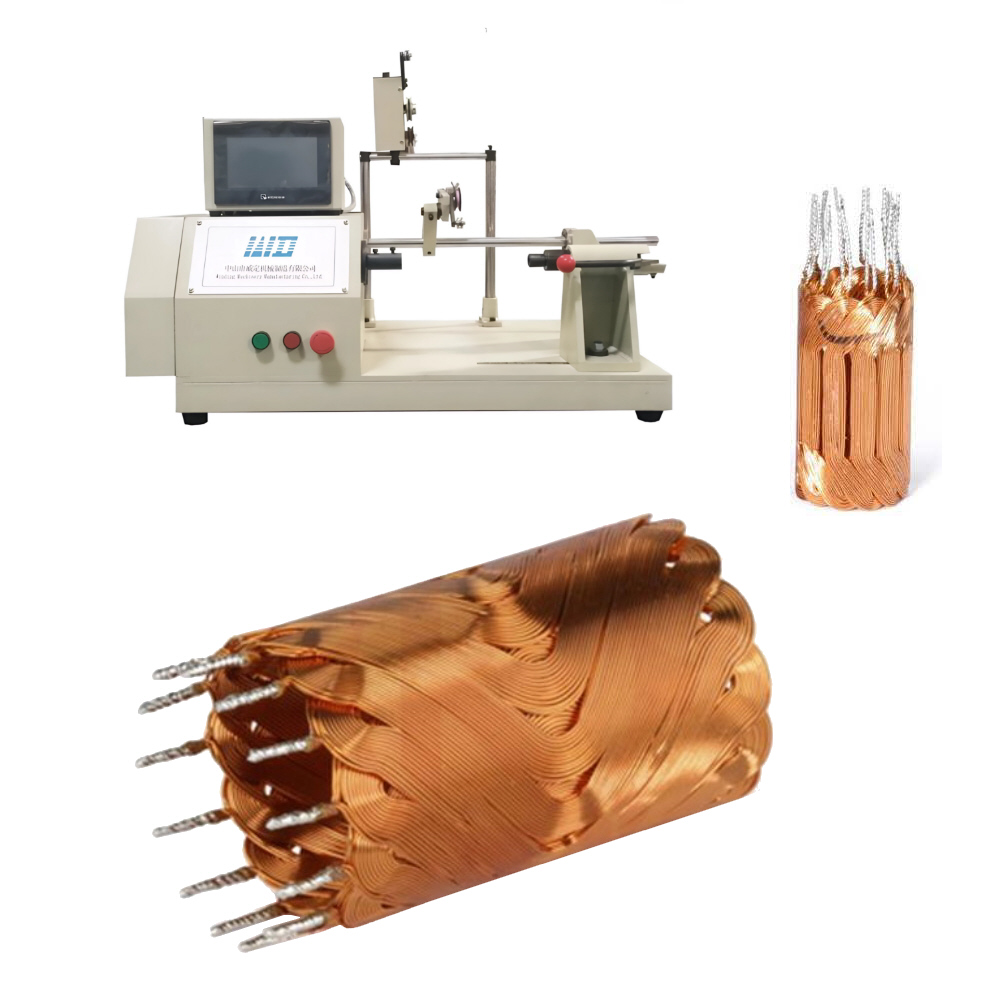

WDTFRS-01 Намоточный станок для бескаркасных катушек
Наличие:
Доступно для предзаказа
Особенности:
- Использование независимой конструкции подшипников, быстрая и простая замена зубчатого ремня.
- Отключение питания сохраняет данные намотки, эффективно предотвращая брак катушки.
- Намотка на конец катушки, интеллектуальное замедление, быстрая намотка толстой проволоки.
- Машина может автоматически измерять начальные данные намотки и ширину намотки.
- Можно установить время подъема шпинделя, можно установить скорость намотки вверх и вниз при намотке машины.
- Полностью английский сенсорный экран, работа более удобная и быстрая.
- Использование 32-битного контроллера микросхемы управления ARM обеспечивает более высокую скорость вычислений, эффективно снижая ошибки кабеля.
- Вся оптическая входная и выходная изоляция, стабильность работы.
- Использование импортных из Японии подшипников, ремней, импортного инвертора из Тайваня и винта обеспечивает стабильную работу.
- Вся программа намотки вводится в компьютер простым способом
- программы включают повороты, шаг провода и скорость намотки с медленным стартом и концом
- 4 быстро изменяемых диапазона скорости и крутящего момента до 6000 об/мин для широкого диапазона размеров проводов и требования к крутящему моменту
- Различные инструкции для катушек могут сохраняться в памяти компьютера и быстро вызываться оператором
- Электронно-управляемая траверса с шаговым приводом
- Стандартный педальный переключатель
Доступно для предзаказа

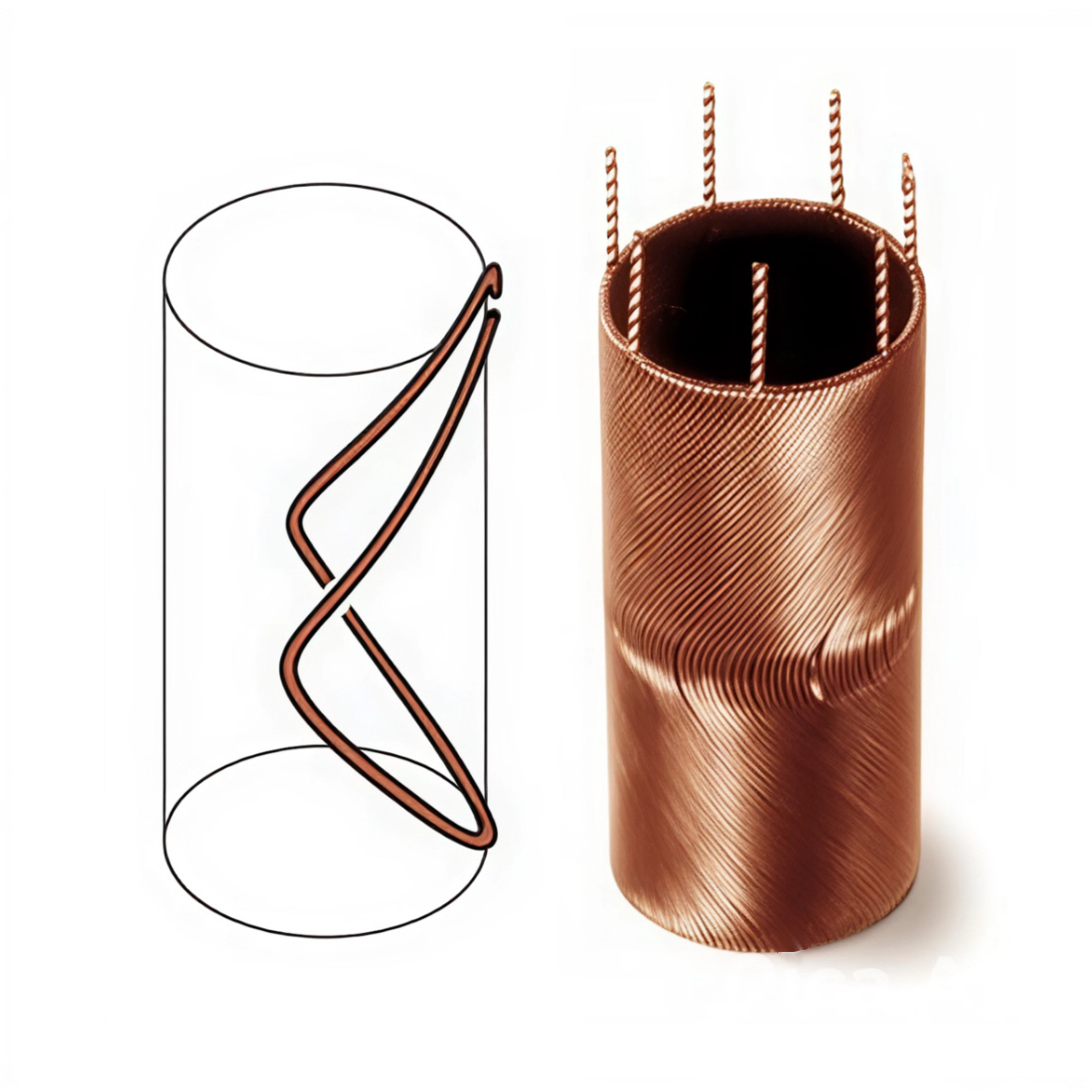

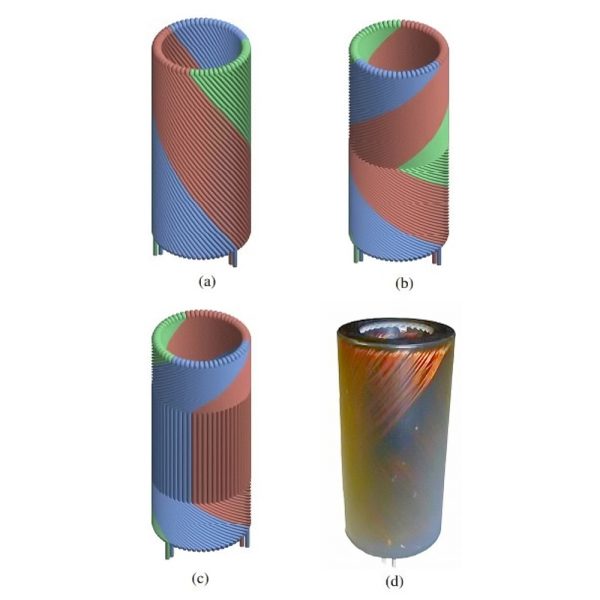

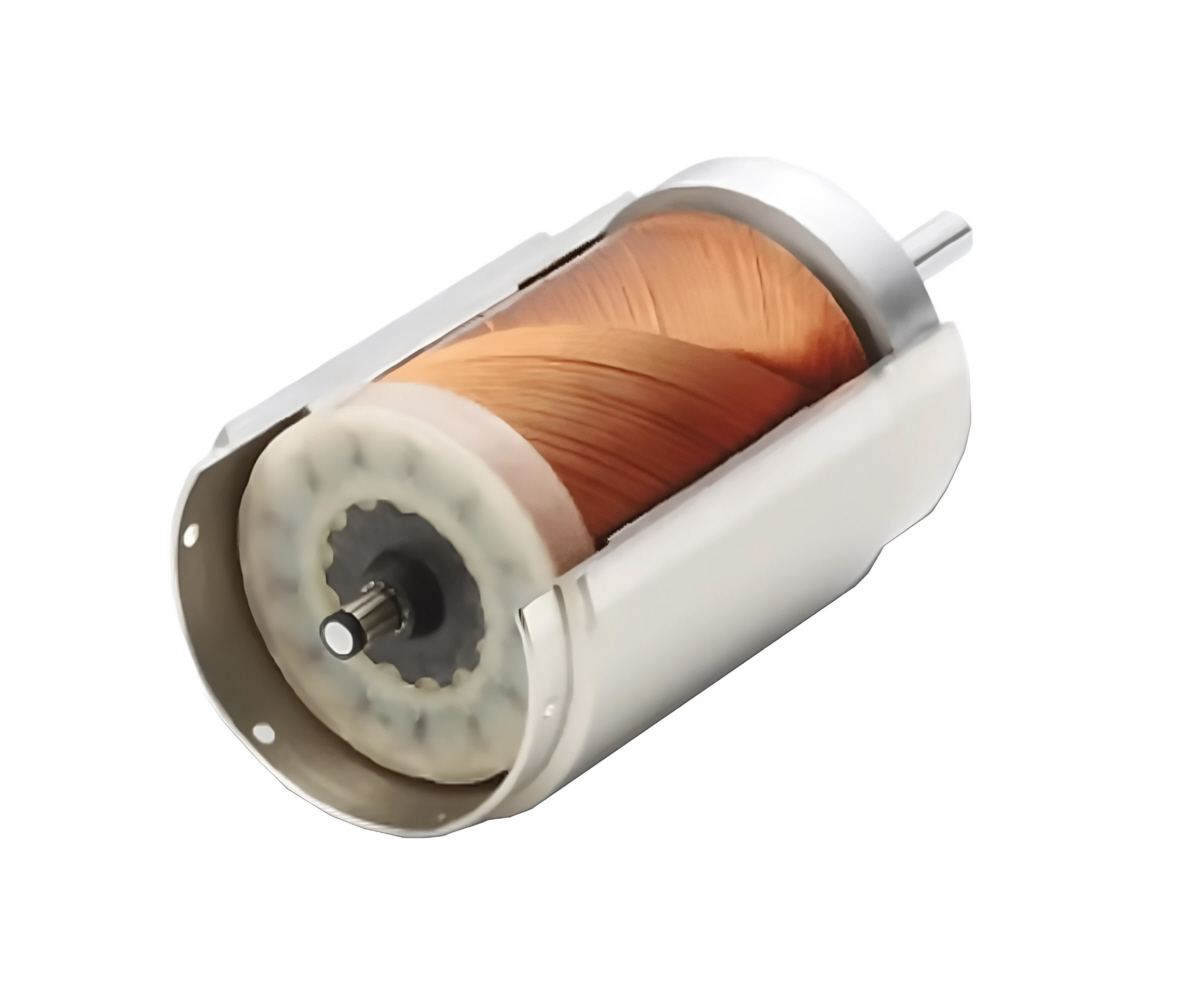

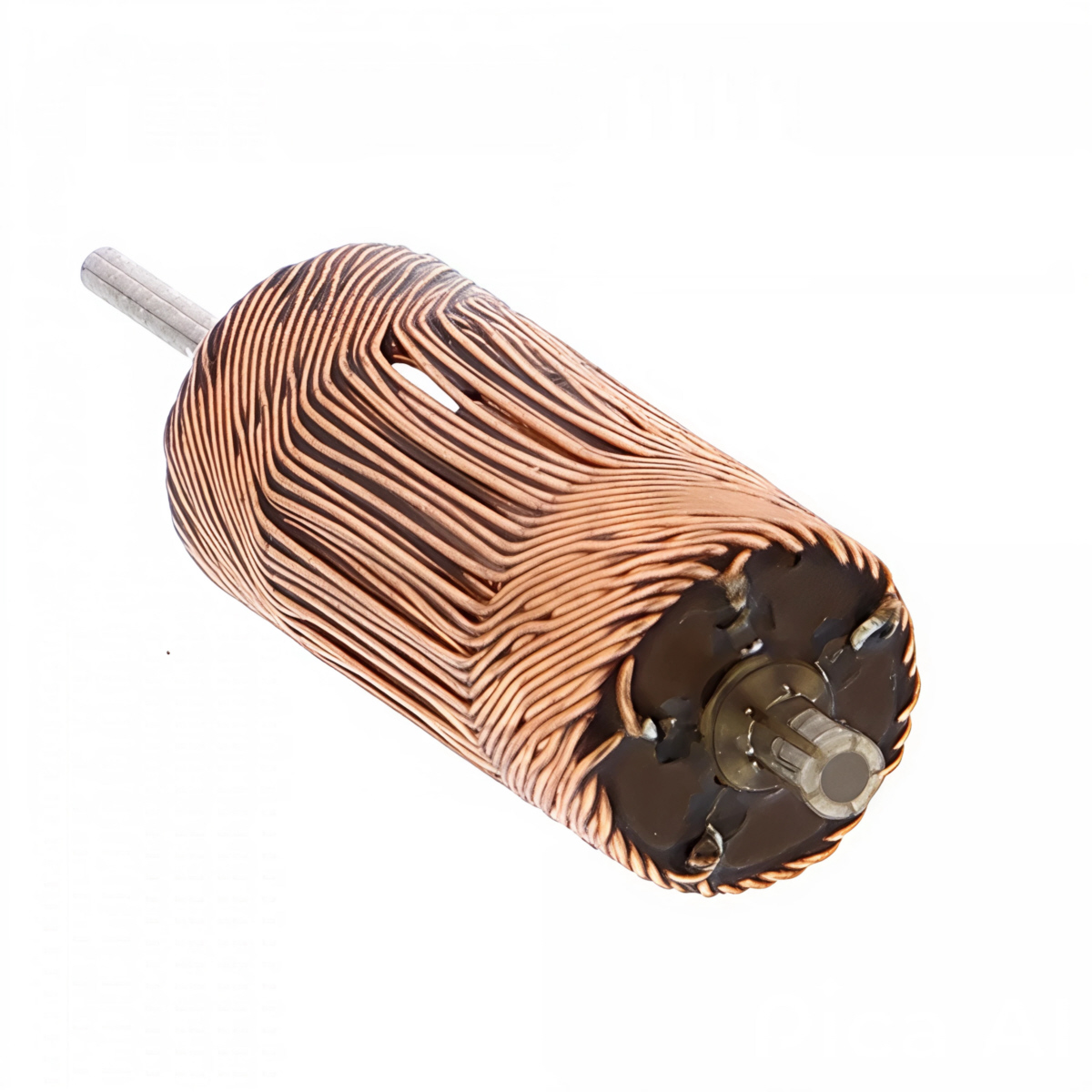

WDTFRS-01 Намоточный станок для бескаркасных катушек предназначен для намотки так называемых «самонесущие» катушек, а также катушек с «воздушным сердечником».
Компьютерное управление общим трансформатором и намотчиком катушек с одинарными намоточными головками.
Смотреть похожее оборудование …
| Модель | WDTFRS-01 Намоточный станок для бескаркасных катушек |
|---|---|
| Диаметр провода | φ0,1-1,5 мм (awg 38-15) |
| Диаметр катушки намотки | φ0-280 мм (11 дюймов) |
| Расстояние траверса | 0-210мм |
| Кол-во шпинделей | 1 шпиндель |
| Скорость намотки | 0-1200 об/мин (настраивается до 6000 об/мин) |
| Мощность | 220 В/50-60 Гц (настраивается) |
| Габаритные размеры (ДxШxВ) | 900x500x665 |
| Вес Нетто/Брутто | 120/150 Кг |
