YG-2head автоматический сверлильный и нарезной станок c 2 головками

Наличие:

Доступно для предзаказа

Особенности

  • Станок нарезает резьбу на гайки различных размеров, включая крепёж особой формы.
  • Диапазон нарезаемой резьбы – M3-M16
  • Производительность – Заготовка с большей глубиной до 20мм –  12 шт./мин. Заготовка с глубиной до 5мм – 20 шт./мин
  • Длина рабочей заготовки  – 1000 мм (можно сделать любой размер под заказ)
  • Двойной сервопривод для сверления и нарезания резьбы,
  • Интегрированная подающая головка:
  • Шпиндельный двигатель 1,8 кВт,
  • Двигатель подачи 0,75 кВт,
  • Точность позиционирования 0,05 мм
  • Наличие инвертора позволяет регулировать скорость и соответственно изменять производительность оборудования.
  • Оборудование нарезает резьбу на гайки специального назначения.
  • Нарезание резьбы и сверление могут выполняться на одном станке
  • Нарезка резьбы под персональные детали может быть настроена индивидуально под тех.задание покупателя

Доступно для предзаказа

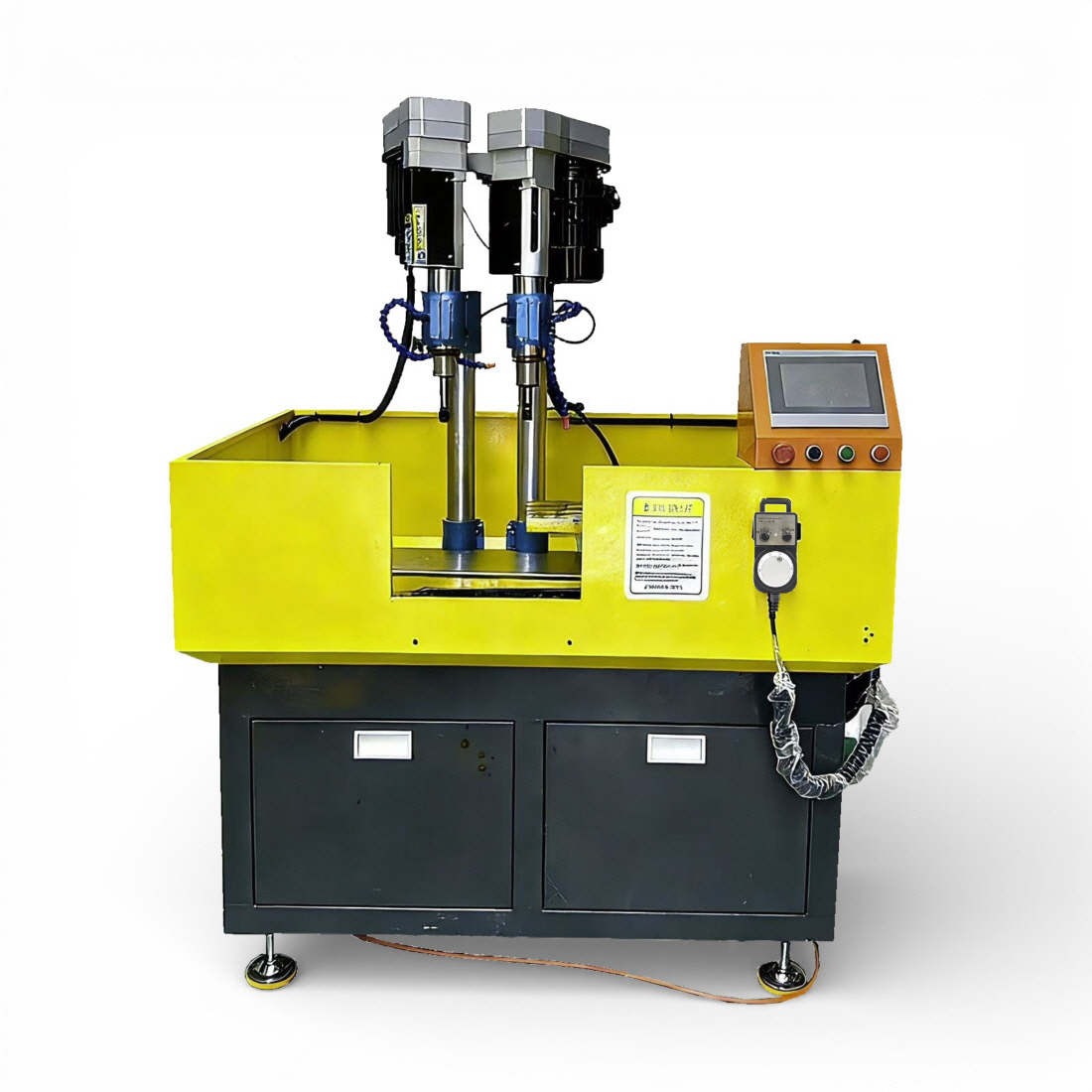

YG-2head автоматический сверлильный и нарезной станок c 2 головками наиболее подходит для мелкосерийного производства изделий с различными производственными требованиями.

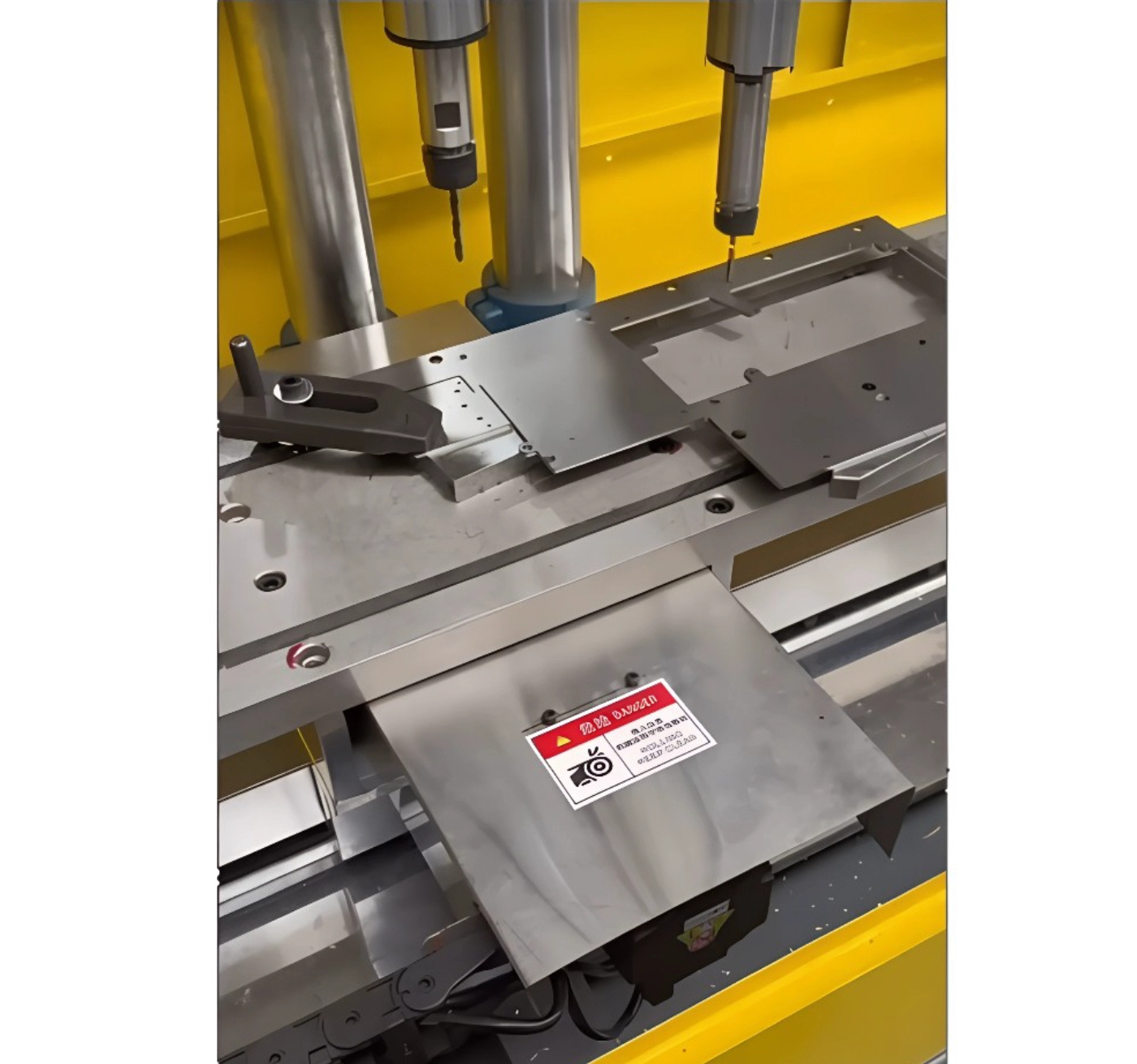

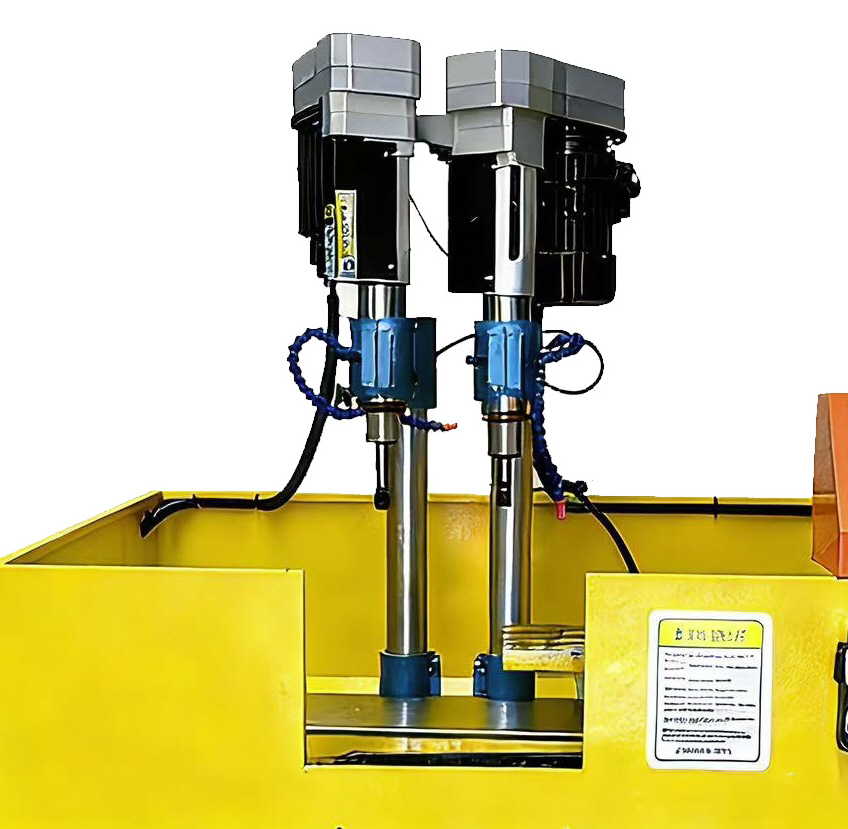

Автоматическая нарезающий резьбу станок имеет две фрезерные головки. Первая головка засверливает деталь, а при помощи второй головки в просверленных отверстиях нарезается резьба.

Станок обладает высокой точностью, хорошей стабильностью и долговечностью. Высокоточный автоматический резьбонарезной станок может помочь множеству заводов в смежных отраслях сэкономить затраты и обеспечить безопасное производство.

Основные детали станка

  • Сверлильная головка с сервоприводом USA-74
  • Нарезная головка с сервоприводом USA-74
  • Серводвигатель 1,8 кВт
  • Серводвигатель 0,75 кВт
  • Обычный двигатель 1,1 кВт





Смотреть похожее оборудование …

Категория: Метки: , ,
Модель YG-2head автоматический сверлильный и нарезной станок c 2 головками
Длина рабочей заготовки 1000 мм (можно сделать любой размер под заказ)
Режим управления ПЛК+человеко-машинный интерфейс.
Диапазон нарезаемой резьбы M3-M16
Точность позиционирования 0,05 мм
Производительность Заготовка с большей глубиной до 20мм –  12 шт./мин.
Заготовка с глубиной до 5мм – 20 шт./мин
Напряжение 380 В переменного тока ± 10%, 50 Гц ± 2%.
Антикоррозионная обработка Антикоррозионная обработка материала и поверхности собранных деталей.
Время механического цикла производственного такта составляет около 5 секунд (скорость можно регулировать в соответствии с фактическим эффектом работы сверла)
Требования к источнику воздуха давление 0,6~0,8 МПа
Режим позиционирования продукта Автоматическое позиционирование приспособления
Наличие аварийного выключателя да
Наличие СОЖ Автоматическая циркуляционная система охлаждения оборудования.
Способ сообщения о дефектной заготовке ярко-красный сигнальный индикатор.
Сообщение об ошибке человеко-машинный интерфейс выдает сообщение об ошибке.
Нижние ролики и ножки 100мм.
Безопасность цепи 1. Защита от утечки 2. Защита от перегрузки 3. Предохранитель
Рабочая температура окружающей среды 0～45Cº
Влажность рабочей среды относительная влажность 20~85%.
Материал нижней пластины рамы чугун, плоскость тонко отшлифована, имеется Т-образный паз для установки приспособления.
Габаритные размеры (ДхШхВ) 1800х800х1800 мм
Размеры упаковки (ДхШхВ) 2000x900x2000 мм
Вес Нетто/Брутто 400/500 Кг
