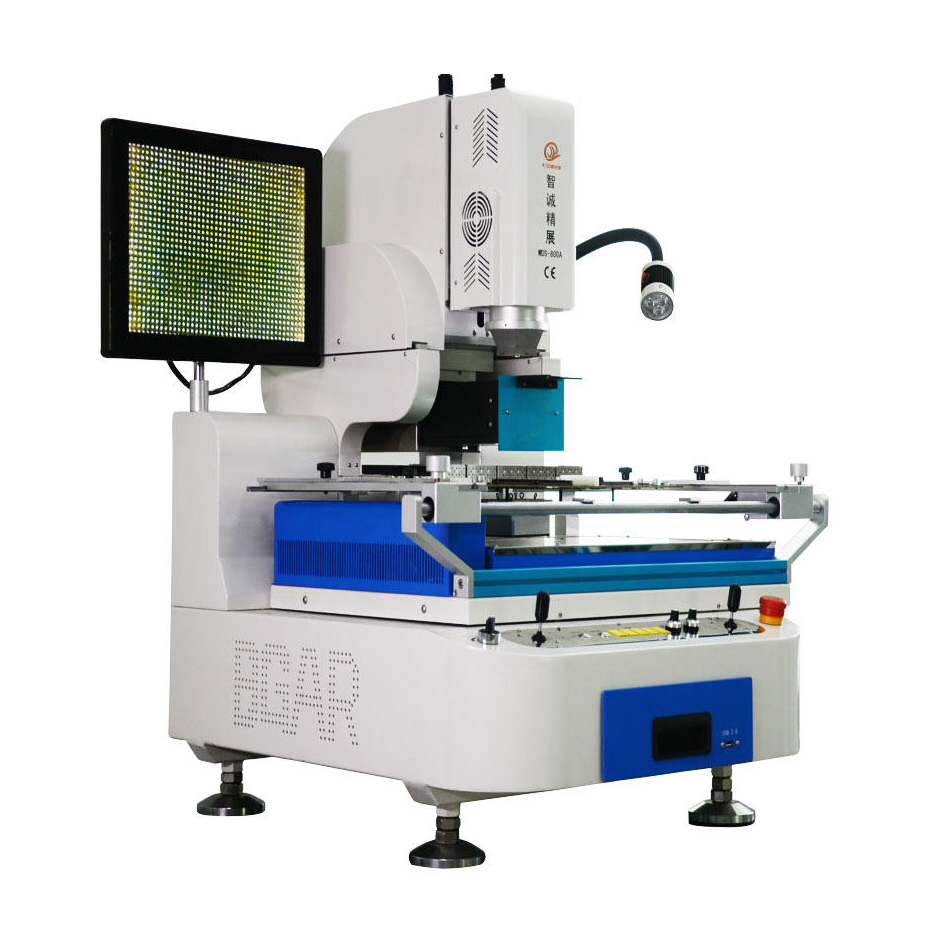

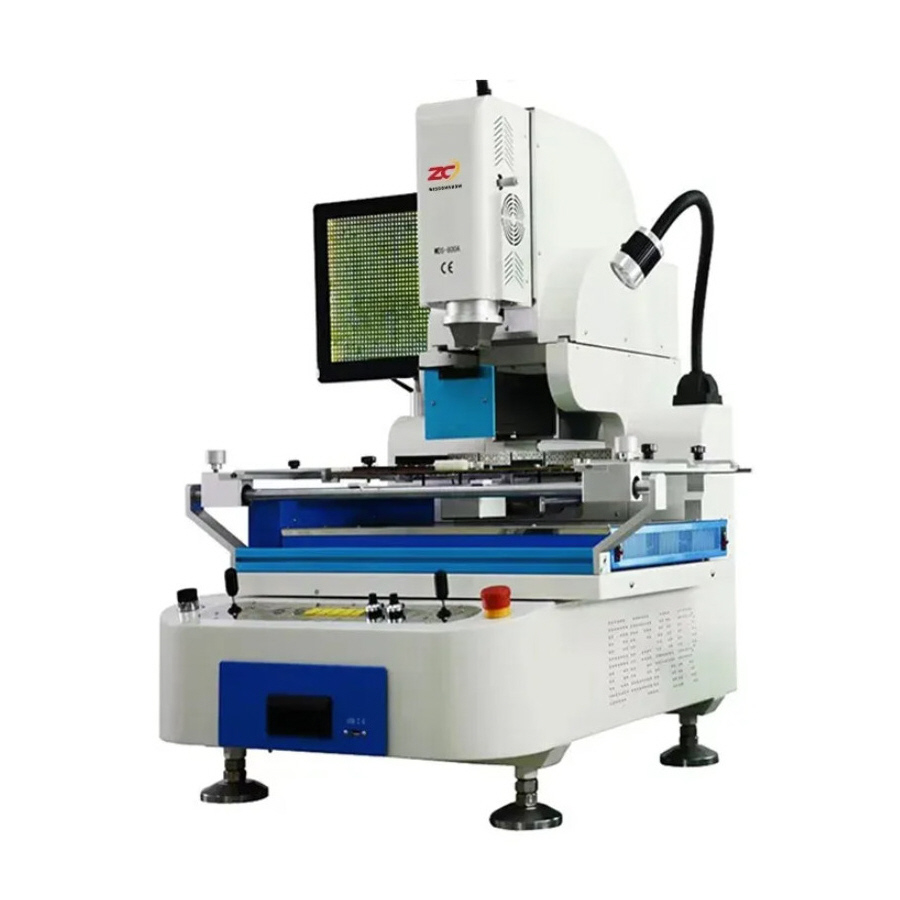

OSDS-800A Ремонтная станция BGA
Наличие:
Доступно для предзаказа
Особенности:
- Максимальный размер печатной платы – 610×480 мм
- Минимальный размер печатной платы – 10×10 мм

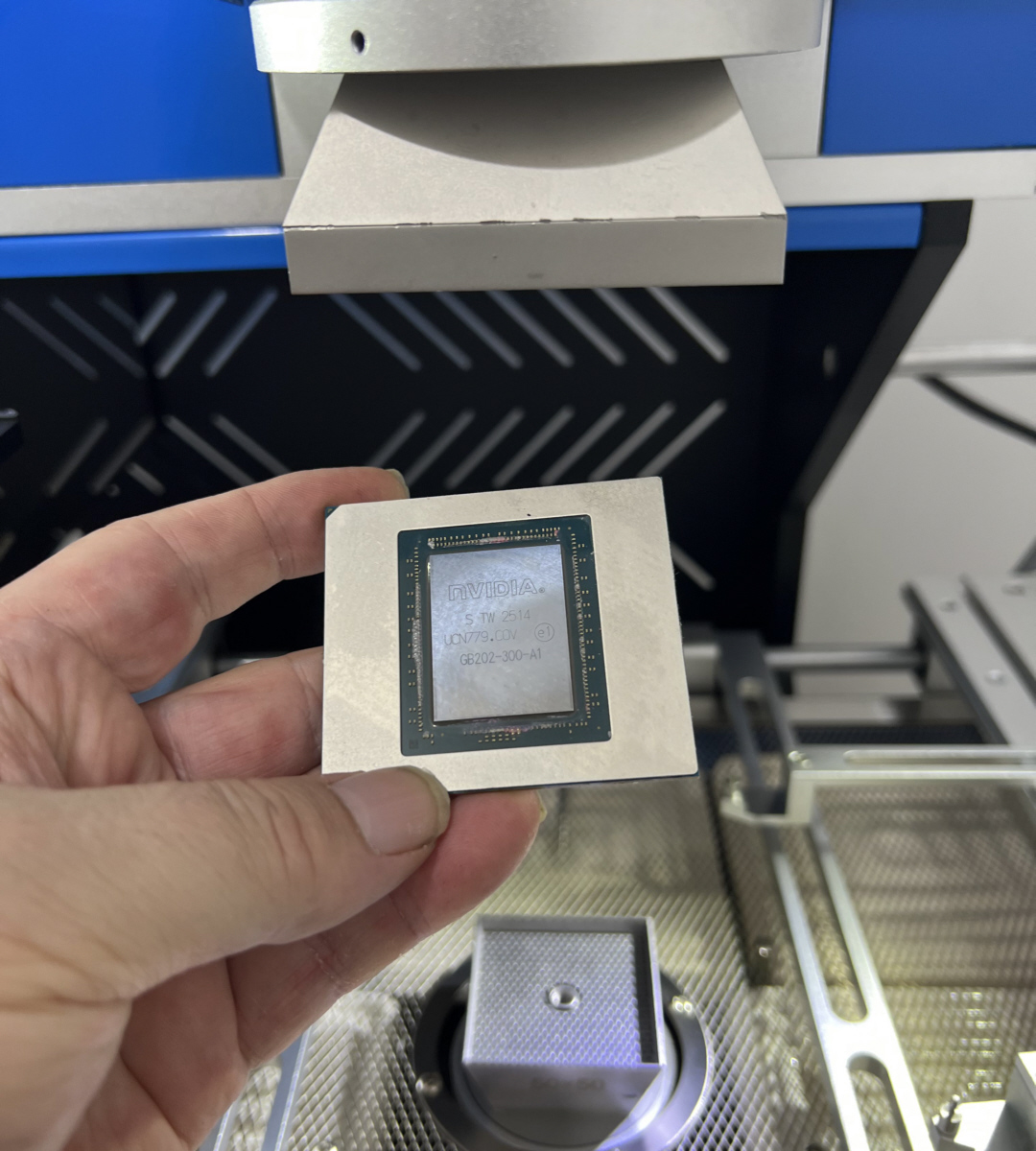

- Применимый размер чипа – 0.8 × 0.8 мм до 120 × 120 мм

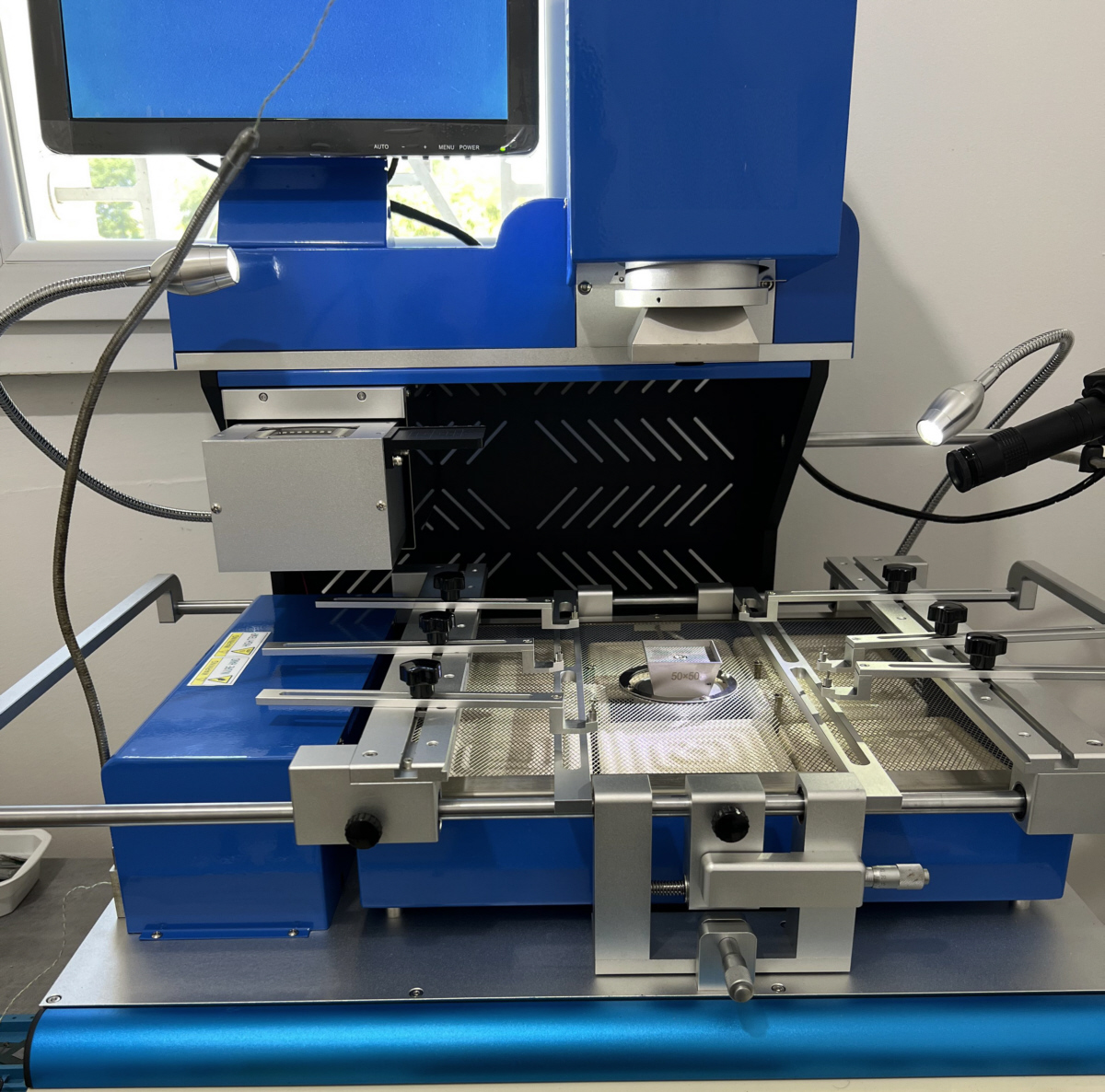

- Высокоточная оптическая система выравнивания: Станция оснащена промышленной HD-камерой и раздельной оптической линзой (Split-Vision) с цифровым увеличением до 20x. В сочетании с лазерным центрированием это гарантирует безупречную точность позиционирования чипа с погрешностью не более ±0.01 мм.
- Трехзонная независимая система нагрева:
- Верхний нагреватель: Термовоздушный мощностью 1200 Вт.
- Нижний нагреватель: Термовоздушный мощностью 1200 Вт.
- Нижний ИК-преднагреватель (большая зона): Инфракрасный кобальтовый подогрев мощностью 5000 Вт (с возможностью регулировки/ограничения до 2000 Вт). Суммарная мощность системы составляет 8400 Вт.
- Интеллектуальный контроль температуры: Нагрев управляется ПЛК (PLC) с выводом графиков на сенсорный ЖК-экран. Высокоточные термопары К-типа работают по замкнутому циклу, удерживая погрешность в пределах ±1%. Станция поддерживает до 5 внешних интерфейсов для измерения температуры плат.
- Универсальность размеров плат и чипов: Большая рабочая зона (поддерживает платы размером до 800 × 600 мм и толщиной до 8 мм) позволяет ремонтировать как мелкую портативную электронику, так и массивные промышленные или серверные материнские платы. Совместима с чипами от 0.8×0.8 мм до 120×120 мм.

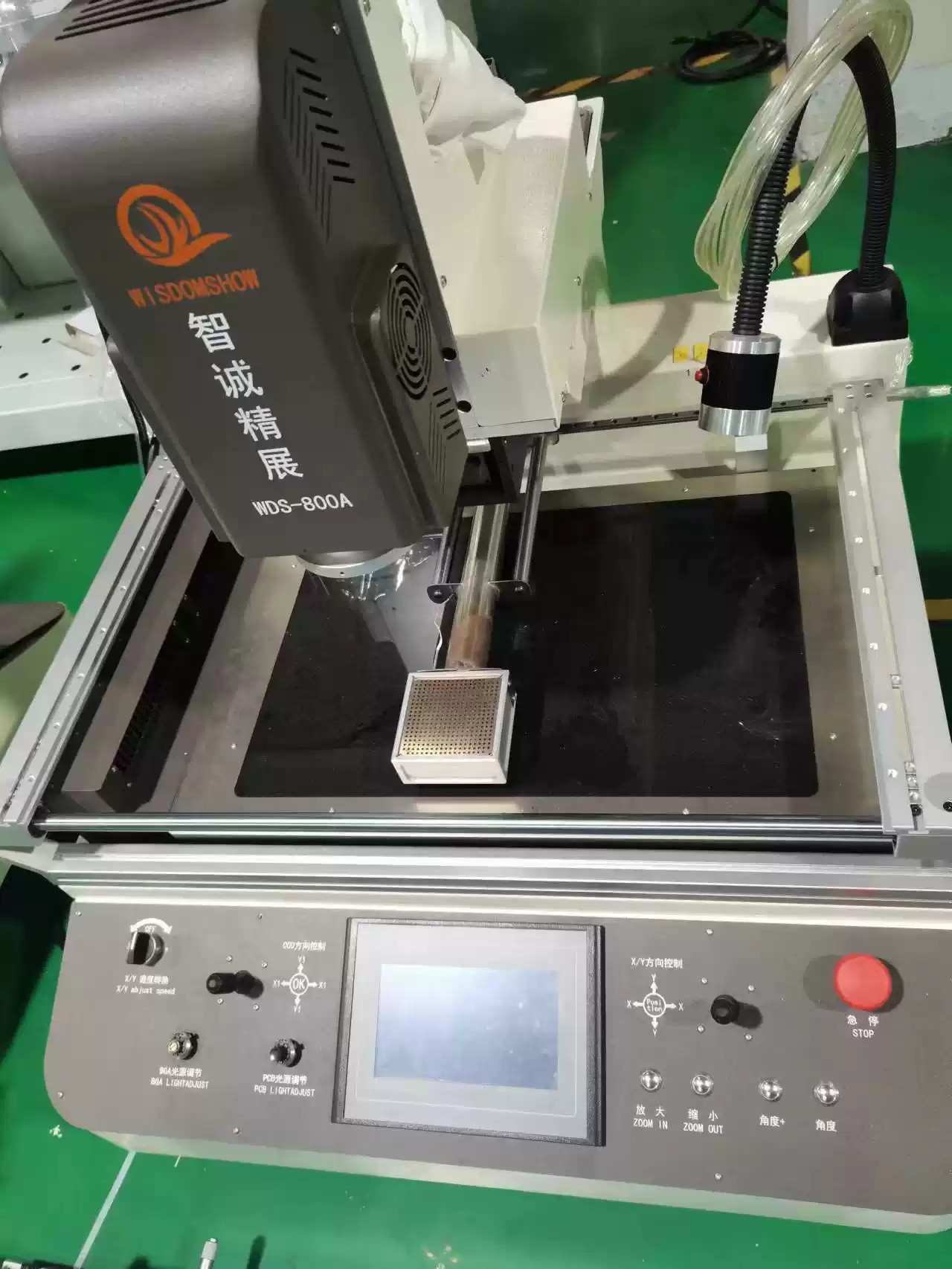

- Автоматизация процессов: Головка верхнего нагревателя объединена с вакуумным пинцетом для автоматического захвата, пайки и выпаивания микросхем. Перемещение может координироваться с помощью встроенного джойстика.
Доступно для предзаказа

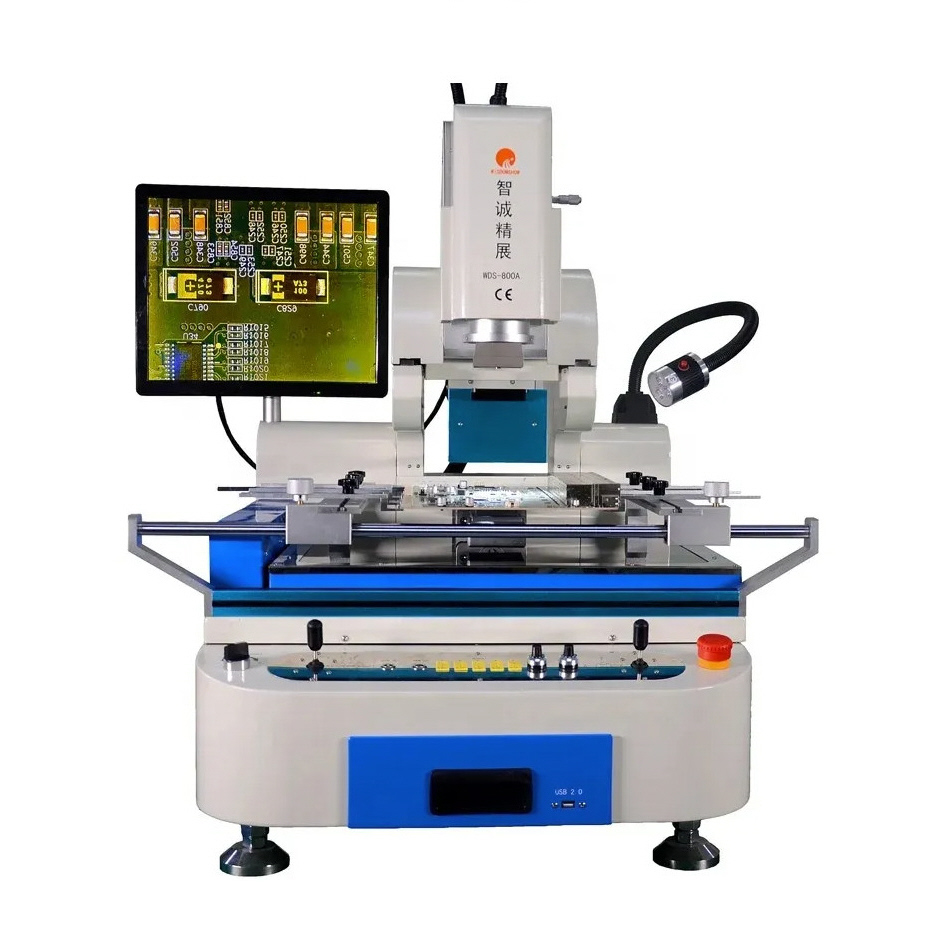

OSDS-800A — это прецизионная оптическая ремонтная станция BGA, предназначенная для визуального контроля и ремонта BGA, CSP, QFN и других микрокомпонентов с высоким разрешением. Оснащенная промышленной камерой высокого разрешения и усовершенствованной системой оптического выравнивания, она обеспечивает точное позиционирование и стабильную пайку. Идеально подходит для использования в научно-исследовательских лабораториях, ремонтных центрах и мелкосерийном производстве.

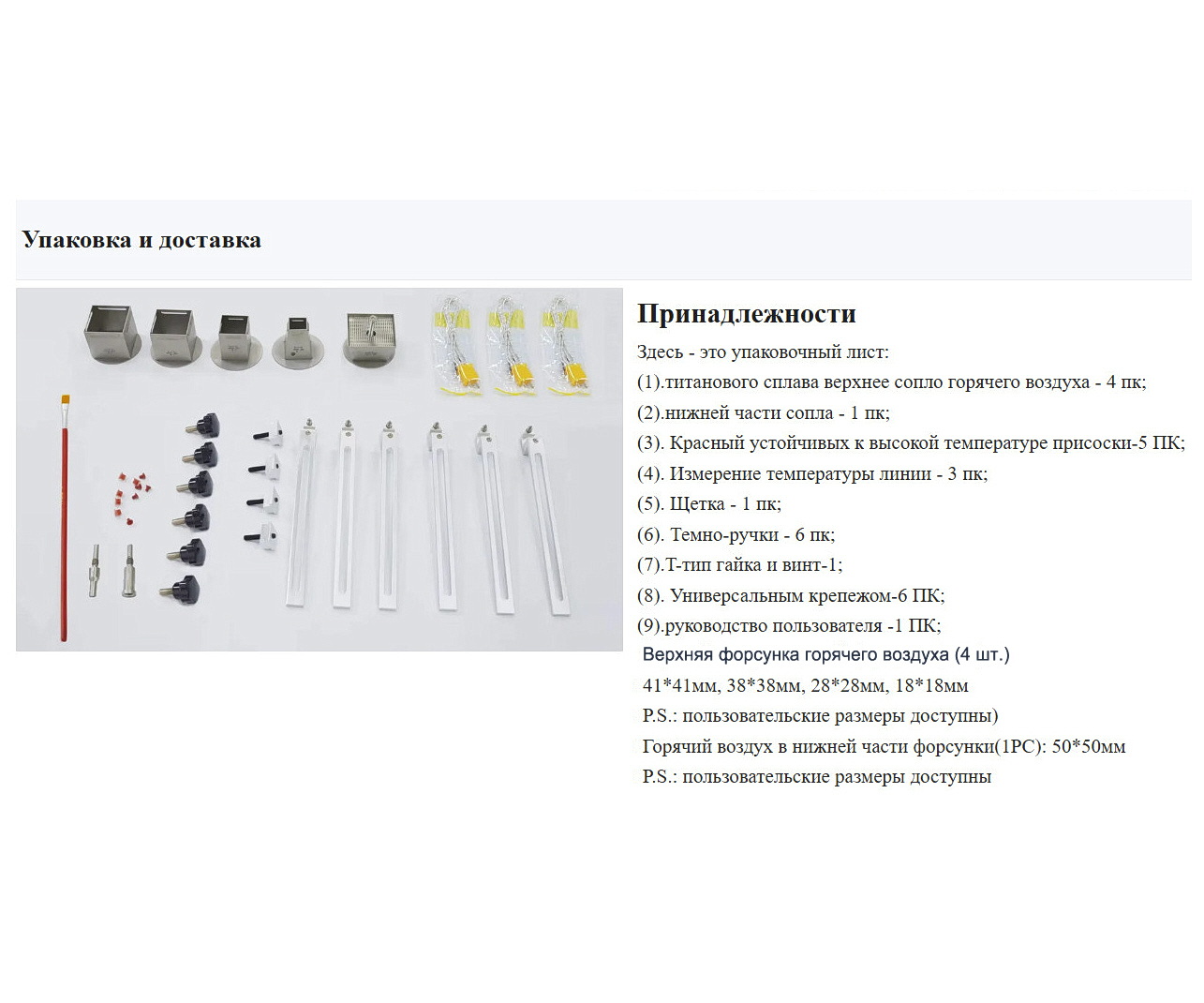

Принадлежности:
- Верхнее сопло горячего воздух из титанового сплава – 4 пк;
- Нижнее сопло – 1 пк;
- Устойчивые к высокой температуре присоски -5 штук;
- Датчики измерения температуры – 3 штуки;
- Щетка – 1 штука;
- Ручки – 6 штук
- Гайка T-типа и винт -1 штука;
- Универсальнй крепеж -6 штук;
- Руководство пользователя -1 штука;
- Верхняя форсунка горячего воздуха – 4 штуки : 41*41мм, 38*38мм, 28*28мм, 18*18мм
- Нижняя форсунка горячего воздуха 1 штука : 50*50мм
| Модель | OSDS-800A Ремонтная станция BGA |
|---|---|
| Максимальный размер печатной платы | 610×480 мм |
| Минимальный размер печатной платы | 10×10 мм |
| Применимый размер чипа | 0.8 × 0.8 мм до 120 × 120 мм |
| Общий источник питания | 8400 Вт |
| Верхний источник питания для отопления | 1600 Вт |
| Нижняя тепловая мощность | 1600 Вт |
| Источник питания ИК-нагрева | 5000 Вт (2000 Вт контролируемая) |
| Интерфейсы измерения температуры | 5 шт. |
| Увеличение и уменьшение масштаба чипа | 2 – 50 раз |
| Толщина печатной платы | 0.5 – 8 мм |
| Применимо минимальное расстояние между стружками | 0.15 мм |
| Максимальная монтажная нагрузка | 300 гр |
| Точность монтажа | ±0.01 мм |
| Электропитание | AC220V, 50 / 60Hz |
| Габаритные размеры (ДxШxВ) | 820x950x950 мм |
| Размеры упаковки (ДxШxВ) | 1140×880×1090 мм |
| Вес Нетто/Брутто | 135/150 кг |
