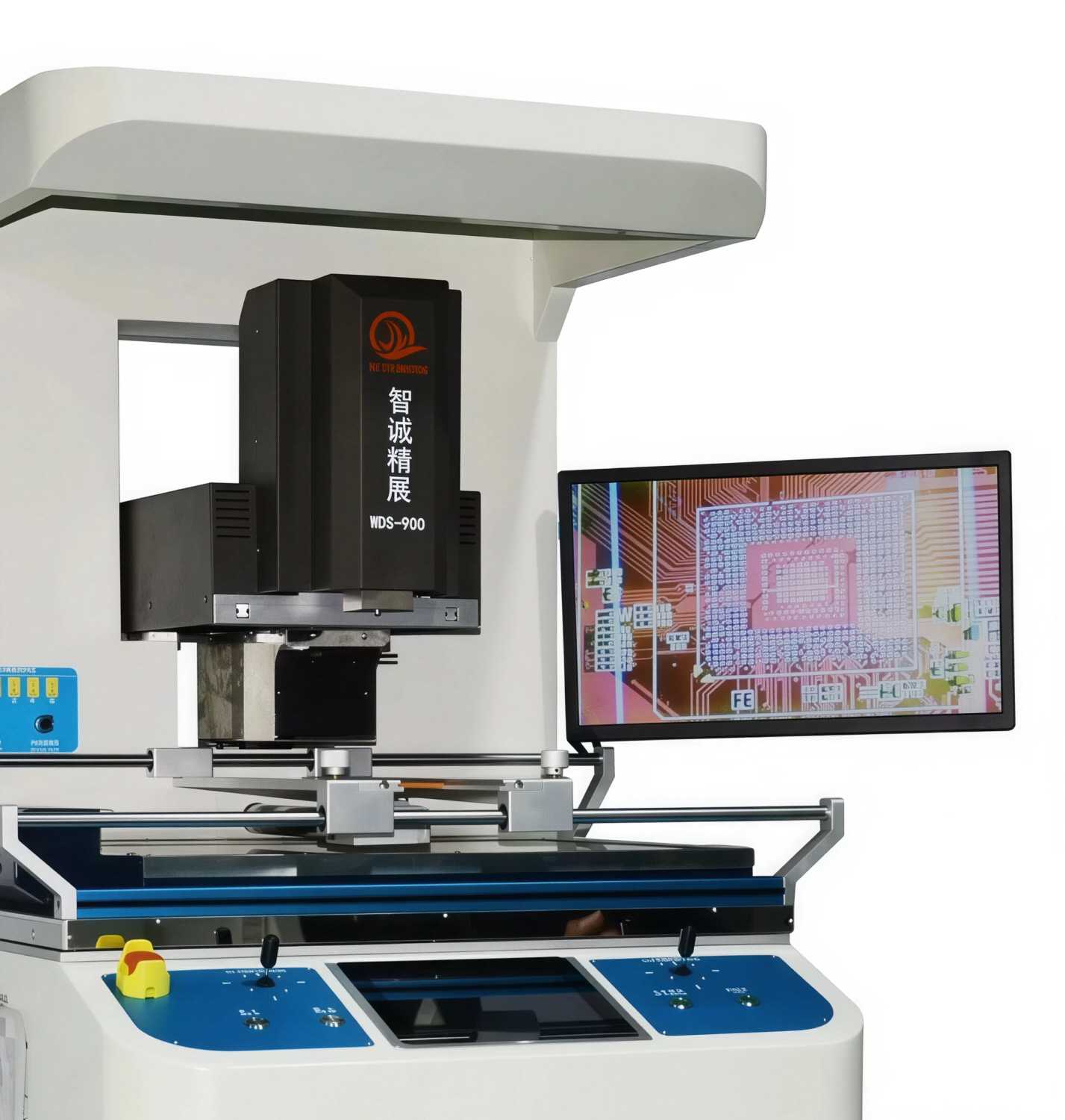

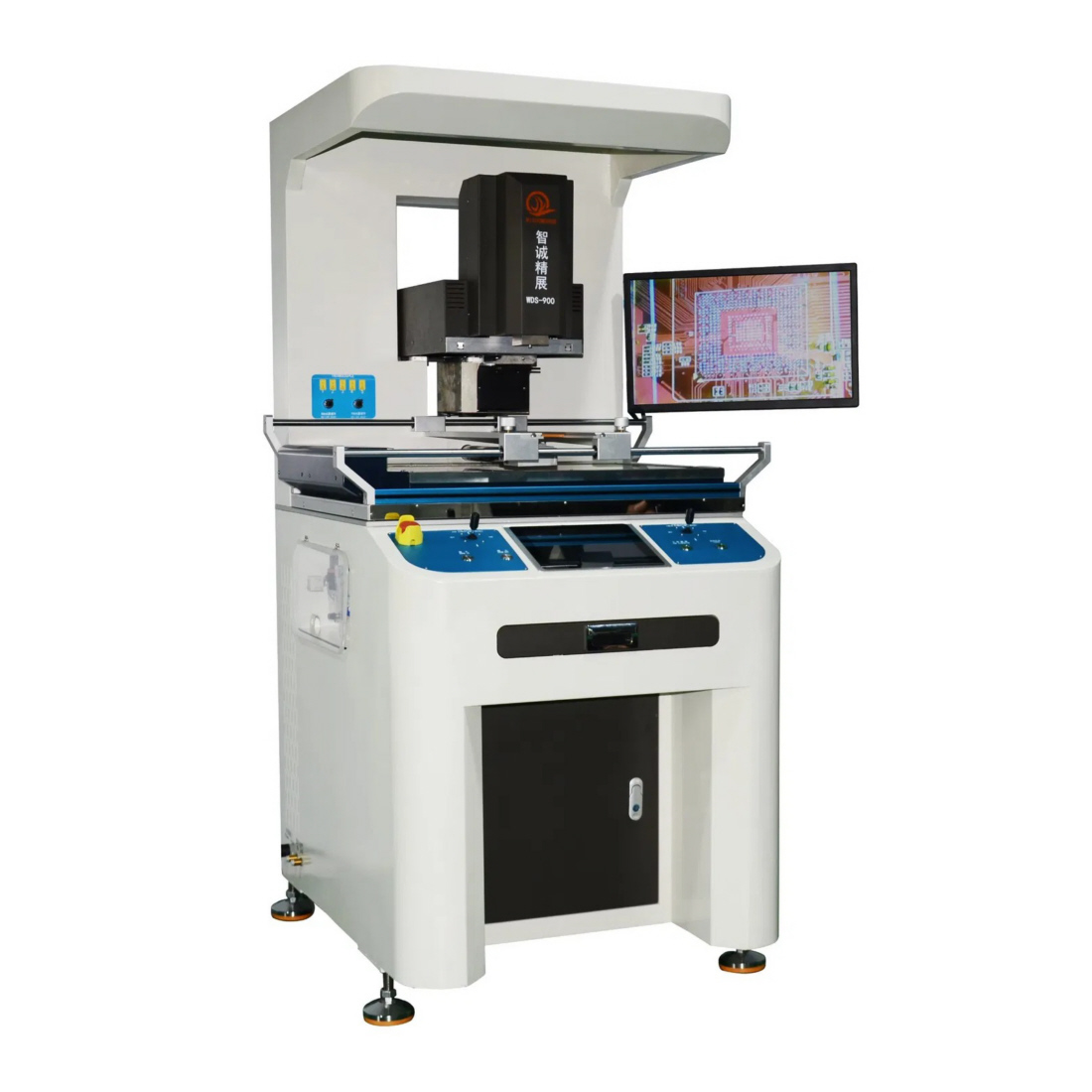

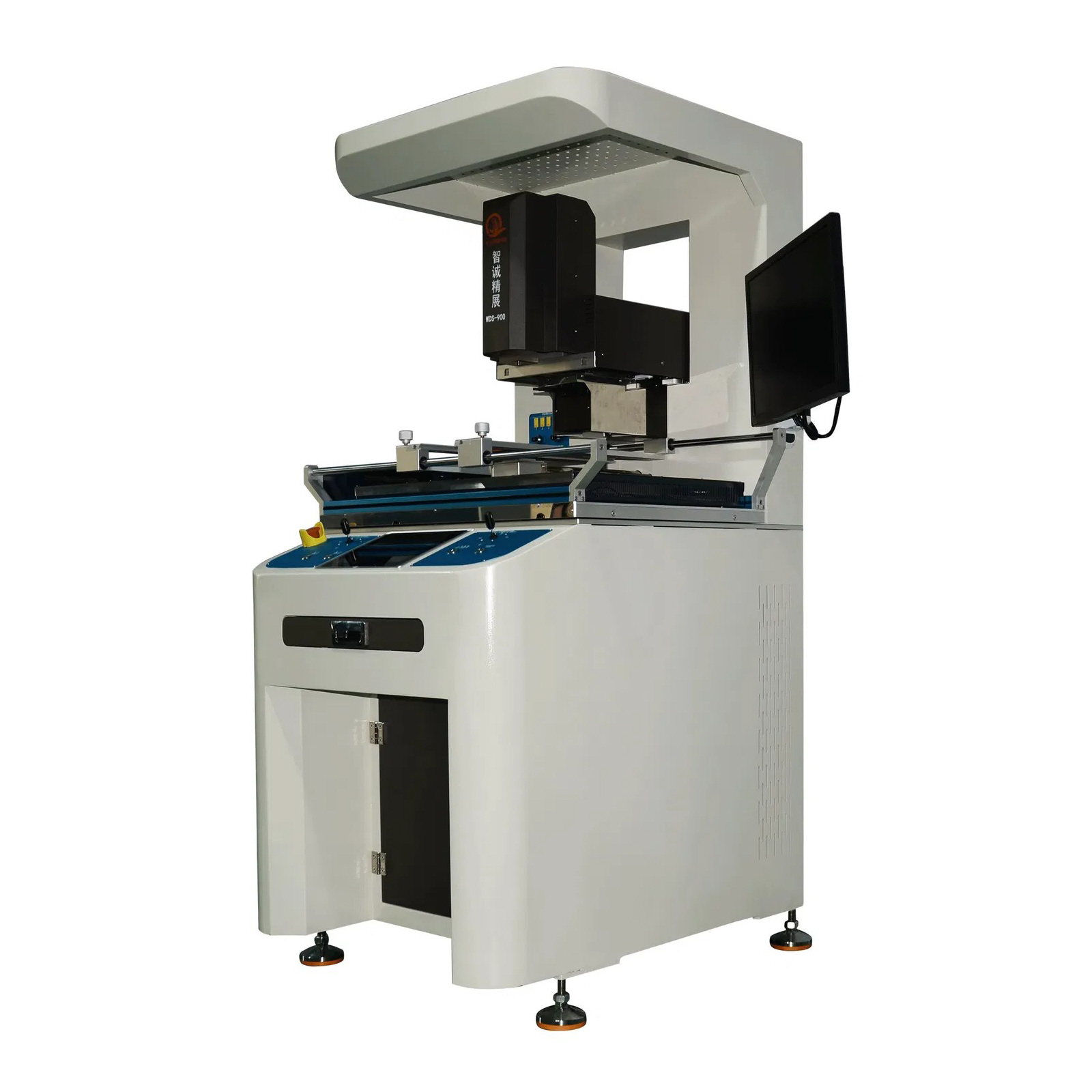

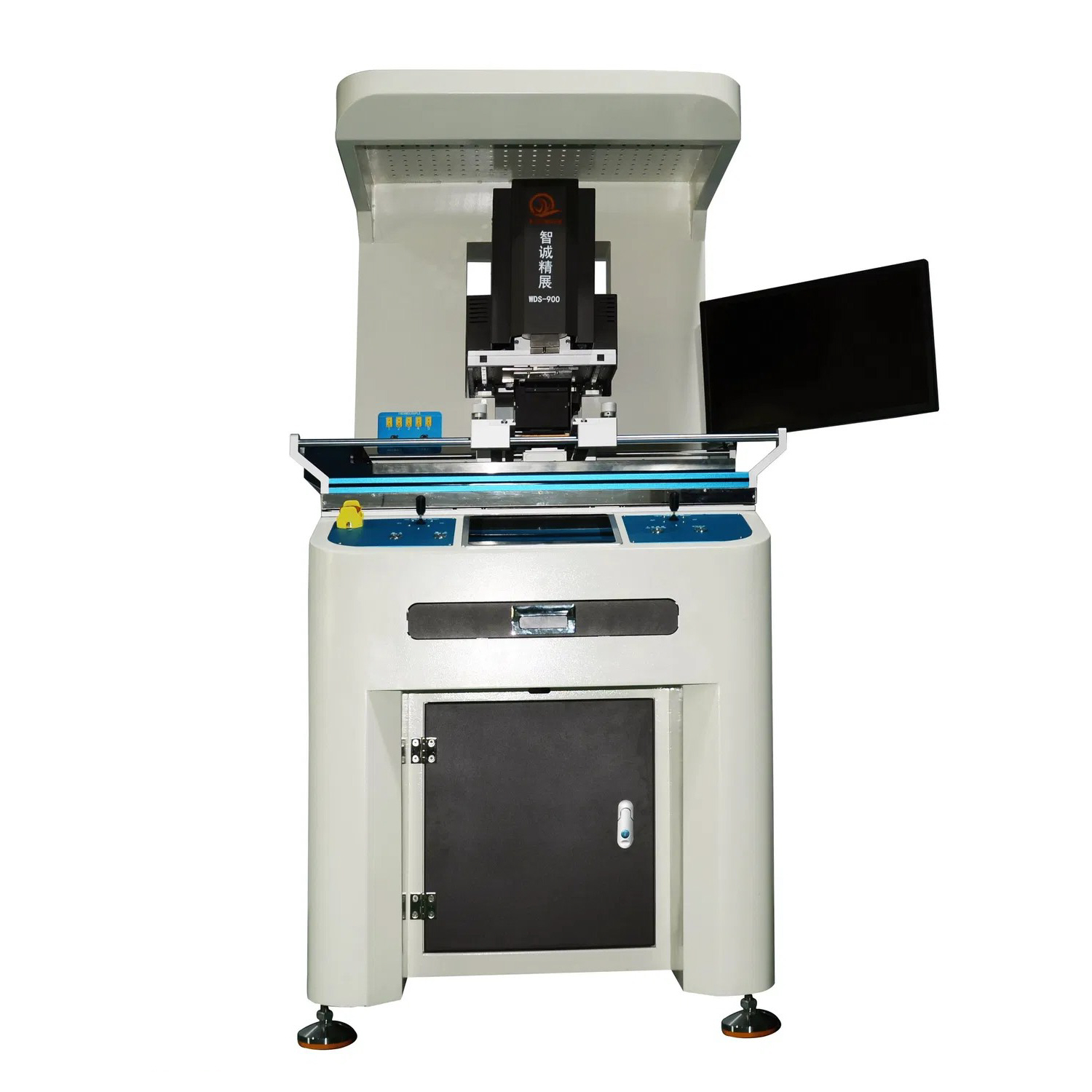

OSDS-900 автоматическая инфракрасная паяльная станция для BGA-разъемов

OSDS-900 — это ремонтный комплекс для BGA-компонентов, специально разработанный для работы с крупногабаритными серверными материнскими платами. Устройство оснащено системой оптического позиционирования и использует гибридный метод нагрева, сочетающий инфракрасное излучение с подачей нагретого газа (например, азота или сжатого воздуха). Система полностью автоматизирована: все операции выполняются с помощью электроприводов под управлением программного обеспечения, что делает комплекс универсальным решением как для демонтажа, так и для пайки компонентов. Оборудование подходит для широкого спектра типов корпусов, включая сложные и труднообрабатываемые компоненты, такие как POP, CCGA, BGA, QFN, CSP, LGA, Micro SMD и MLF (микросхемы с выводами по периметру).

Основной процесс ремонта включает 3 этапа:

• Автоматическое выпаивание BGA-компонента – Удаление.
• Полуавтоматическая юстировка BGA-корпуса.
• Автоматическая пайка BGA-компонентов.
  После завершения третьего этапа ремонта, ремонт материнской платы был завершен.

Функции:

• Моторизованная оптическая система
• Управление ПЛК Siemens
• Быстронагреваемый обогреватель
• Управление и программирование с помощью сенсорного экрана
• Азот или сжатый воздух (по желанию)
• Оптическая система высокого разрешения
• Съемная оптическая система быстрого позиционирования
• Система автоматической подачи

В комплект входят следующие аксессуары:

• Паяльная станция для BGA-чипов, 1 комплект.
• Насадки для подачи горячего воздуха из титанового сплава, 7 шт.
• Гайка и винт Т-образного типа, 4 шт.
• Красная кисть, 1 шт.
• Ручки в форме сливы, 8 шт.
• HD-монитор, 1 комплект
• Руководство пользователя, 1 экземпляр.
• Универсальный крепеж, 8 шт.
• Красные присоски 4 мм/8 мм, 10 шт.
• всасывающие насадки 2 шт.
• Температурные линии 5 шт.
• Ящик для инструментов 1 шт.

Независимая система контроля температуры

• Регулировка давления воздуха вверх и вниз, мощность обогрева 1200 Вт
• Система управления ПЛК Siemens отображает температурную кривую в текущий момент времени, показывая заданную и фактическую кривые, а также анализирует температурную кривую на экране.
• Инфракрасная трубка с 3 независимыми зонами нагрева: в каждой зоне можно установить температуру, время и скорость нагрева; 10 периодов нагрева, имитирующих нагрев припоя, с возможностью настройки предварительного нагрева, поддержания температуры, нагрева, сварки, припоя и охлаждения.
• Используется высокоточный термоэлемент К-типа американского производства с замкнутым контуром управления, специальный способ нагрева, точный контроль температуры пайки в пределах 1℃, независимый датчик, точное определение температуры плавления микросхемы, что гарантирует высокую вероятность успешной пайки.

Система прецизионной оптической юстировки

• Цветная оптическая система с функциями разделенного зрения, двухцветного разделения, увеличения/уменьшения масштаба и микрорегулировки, оснащенная устройством обнаружения аберраций, с автофокусировкой и программным управлением.
• Автоматическая система пайки/выпайки и подачи.
