PBA-500 Станок для гибки металлических профилей с ЧПУ

Наличие:

Доступно для предзаказа

Особенности:

  • Постоянная точность; Постоянное изготовление форм; Простая разработка нестандартных форм; Надежность как для малых, так и для больших объемов.
  • Повторяемость и точность: Полностью сервоприводной, обеспечивающий высокую точность позиционирования ≤0,01 мм. Это обеспечивает повышенную точность и повторяемость.
  • Регулируемое расстояние переднего ролика: Регулировка переменных центров для размещения различных заготовок, обеспечение оптимального качества гибки и наименьших радиусов гибки.
  • Пружинный отскок: Система ЧПУ PBA обеспечивает точную гибку алюминия с помощью пружинного возврата.
  • Экономия времени: PBA устраняет проблему пружинения всего за два шага, быстро достигая точных размеров заготовки.
  • Станки PBA достигают точности повторения ≤0,01 мм для каждого изгиба с помощью контроллеров движения и серводвигателей.
  • После проектирования в САПР вы можете воспроизвести заготовку в любое время.
  • Способность выполнять сложные гибочные работы в течение одного дня;

Доступно для предзаказа

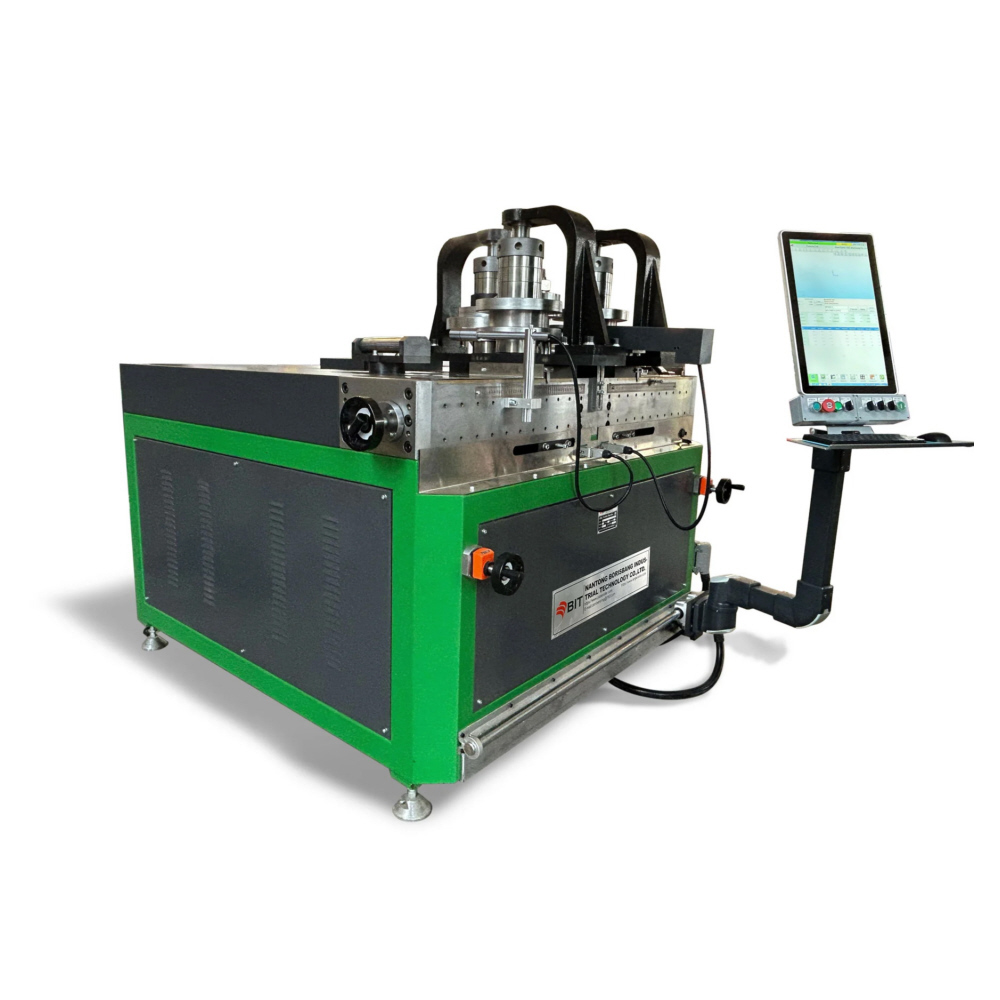

PBA-500 Станок для гибки металлических профилей с ЧПУ и PBA-500+ разработаны специально для гибки, в основном, металлических профилей различного сечения из алюминия.
Управление работой происходит при помощи ЧПУ.
При помощи станка можно производить гибку C-образной формы, U-образной формы, формы 3R, круглой формы, специальная формы и т. д.

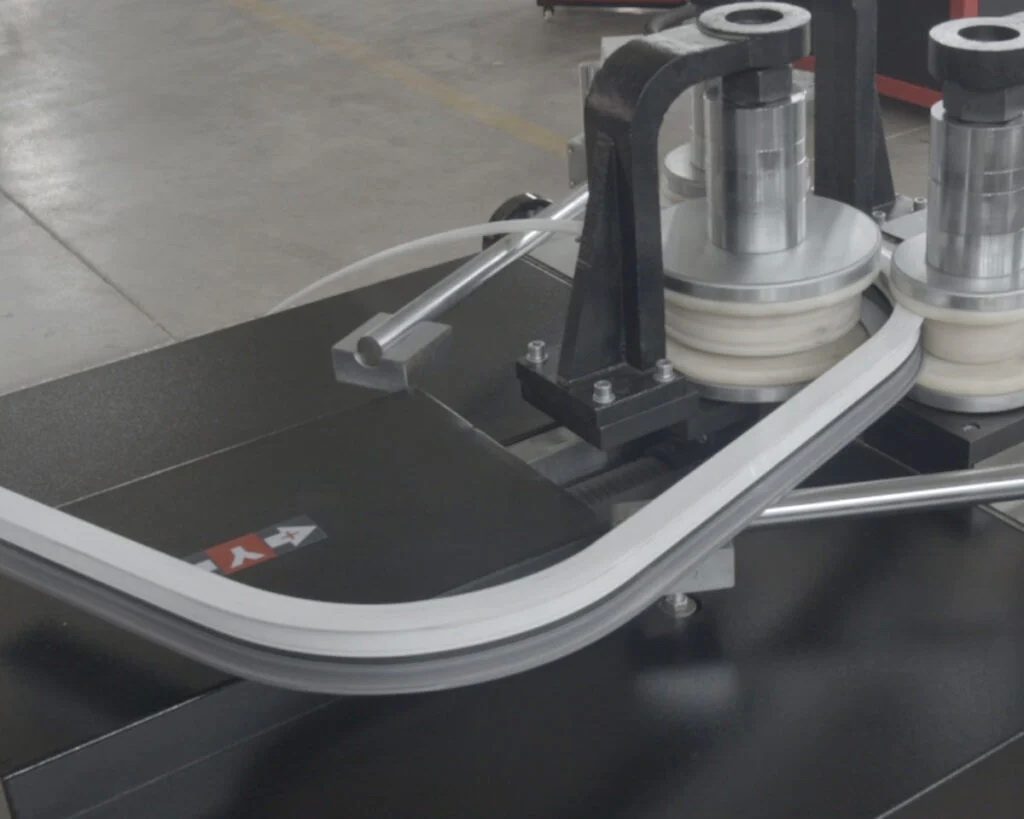

Через ролики, соответствующие поперечному сечению профиля, используя принцип трехточечного закругления, автоматически регулируют смещение среднего ролика, так что профиль в роликах между подачей или многократной подачей профиль формируется один за другим до нужного радиуса.
Гибочный станок PBA с ЧПУ для алюминия, оснащенный сервоприводом (до 9 осей), обрабатывает сложные профили и малые радиусы.

Прецизионное сервоуправление обеспечивает точность повторения по осям X и Z ≤0,01 мм, обеспечивая стабильное качество деталей без деформаций для крупносерийного производства.

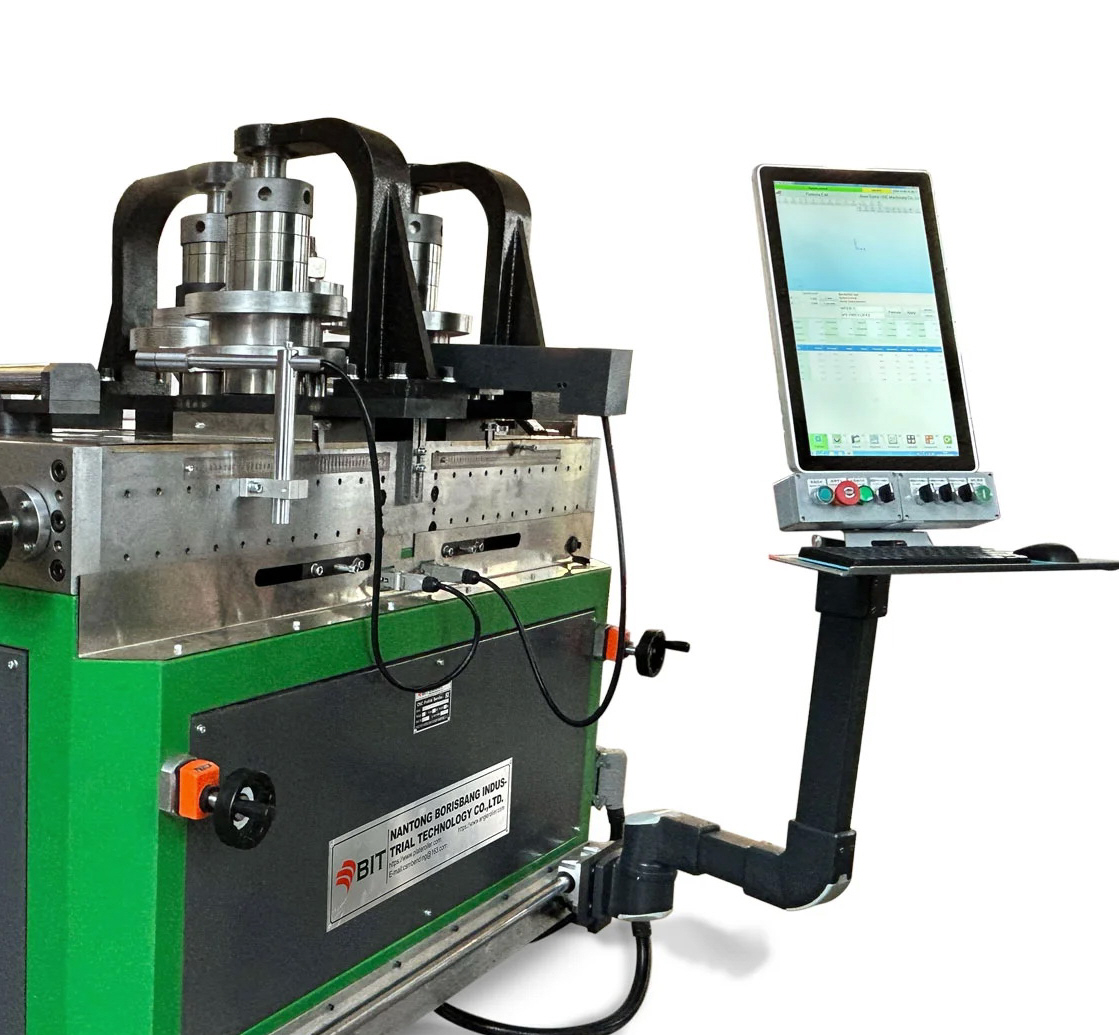

Интуитивно понятная система ЧПУ автоматически генерирует программы гибки из импортированных файлов DXF и STEP. Благодаря удобному интерфейсу операторы легко управляют процессом гибки алюминия.
Смотреть похожее оборудование …

Категория: Метки: ,
Модель PBA-500 PBA-500+ PBA-600 PBA-600+ PBA-800 PBA-1000
Макс. высота профиля 180 (Ш: 40) мм 180 (Ш: 50) мм 200 (Ш: 50) мм 250 (Ш: 50) мм 250 (Ш: 60) мм 300 (Ш: 70) мм
Режим привода Полный сервопривод Полный сервопривод Гидравлика и сервопривод Полный сервопривод Гидравлика и сервопривод Гидравлика и сервопривод
Макс. диаметр роликовой формы 240 мм 400 мм 600 мм
Диаметр ролика 50 мм 60 мм 80 мм 105 мм
Компенсатор прогиба ✓ ✓ ✓ ✓ ✓ ✓
Расстояние нижней оси 280～600 мм 280～600 мм 270～600 мм 400～800 мм 400～800 мм 450～1200 мм
Макс. изгибающий момент 15Т 20Т 35Т 35Т 40Т 50Т
Точность повторения позиции ≤0,01 мм ≤0,01 мм ≤0,02 мм ≤0,01 мм ≤0,02 мм ≤0,02 мм
Макс.крутящий момент изгиба 3500 Нм 6000 Нм 8000 Нм 10000 Нм 12500 Нм 14000 Нм
Мин. радиус пресс-гибки 50 мм 60 мм 60 мм 80 мм 80 мм 105 мм
Мин. радиус вальцовочной гибки 100 мм 100 мм 100 мм 150 мм 150 мм 150 мм
Макс. ширина изгиба 120 (В: ~60) мм 120 (В: ~70) мм 150 (В: 60) мм 200(H: 80) мм 200 (В: 90) мм 250 (В: 100) мм
Скорость вращения ролика 1～15 об/мин
3D-гибка  – Необязательный  – Необязательный  – Необязательный
Мощность 3,6 кВт 7,2 кВт 5,5 кВт 10 кВт 13 кВт 20 кВт
Напряжение 380 В
Габаритные размеры (ДxШxВ) 1500x1200x1400 мм 1500x1200x1400 мм 1300x1200x1400 мм 1400x1300x1600 мм 1400x1300x1600 мм 1900x2000x1750 мм
Размеры упаковки (ДxШxВ) 2000x1700x1900 мм 2000x1700x1900 мм
Вес Нетто/Брутто 900/1000 кг 950/1100 кг 1200 кг 1800 кг 2000 кг 3300 кг
