Станок для резки печатных плат

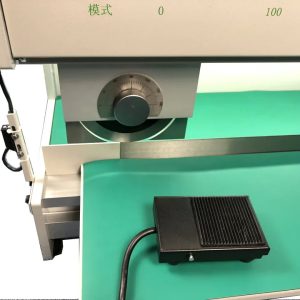

YS-805A (XYR-166C-400) Станок для резки печатных плат
Наличие:
Доступно для предзаказа
Особенности
- Полностью автоматическая, стабильная работа, простая эксплуатация, высокая безопасность и простота техобслуживание.
- Макс. длина печатной платы – 400 мм
- Толщина печатной платы: 0,2-3,2 мм,
- Толщина пропила печатной платы V-образным разрезом: 0.2-2,0 мм.
- Уникальная форма, практичность в эксплуатации и великолепный внешний вид.
- Принцип резки основан на передаче данных двигателя, перемещении лезвия для резки печатной платы.
- Подходит для всех печатных плат.
- Во время резки, он может эффективно уменьшить физическую прочность, чтобы избежать сварочного пятна взламывая.
- ПП остается неподвижной во время резки, что обеспечивает личную безопасность.
- Нижнее линейное лезвие используется для фиксации V-образного выреза печатной платы, а верхнее круговое лезвие перемещается в следующее положение раздельно.
Доступно для предзаказа
Станок для резки печатных плат с круговым лезвием YS-805A (XYR-166C-400) предназначен для резки печатных плат. Когда массив печатных плат разделяется после пайки, его компоненты и схема могут быть повреждены из-за внутренних напряжений.
Принцип действия: плата, располагается на лезвии нижнего ножа по линии скрайбирования, после опускания дискового ножа, заготовка разрезается.
Подходит для разнообразных стекловолоконных плат, плат FR-4, алюминиевых плат и т. д., особенно для печатных плат с компонентами на обеих сторонах.
| Модель | YS-805A (XYR-166C-400) Станок для резки печатных плат |
|---|---|
| Макс. длина печатной платы | 400 мм |
| Макс. ширина печатной платы | не ограничена |
| Скорость резки | 300-500 мм/сек |
| Толщина резки | 0,2-3,2 мм (Толщина ПП) |
| Размер круглого ножа | Дисковый нож: Ø 125×30× 3 |
| Лезвие направляющее | 400x45x6 мм |
| Материал ножа | SKH7 HSS импортная быстрорежущая сталь, могут снова работать после заточки |
| Напряжение | 220В / 60 Гц (110 В / 50 Гц) |
| Мощность | 250 Вт |
| Материал ПП | стеклопластик, плита FR-4, алюминиевая плита |
| Высота платформы (диапазон регулирования) | 17-93 мм относительно |
| Высота компонента на верхней стороне ПП | 0- 35 мм (расстояние между компонентом и V-образным пазом ≧ 3 мм) |
| Высота компонента на нижней стороне ПП | 0- 74 мм (расстояние между компонентом и V-образным пазом ≧ 25 мм) |
| Управление | Ручное или управляемая микрокомпьютером, с функцией счетчика. |
| Габаритные размеры (ДxШxВ) | 685x390x430 мм |
| Размеры упаковки (ДxШxВ) | 730x510x450 мм |
| Вес Нетто/Брутто | 52/71 Кг |
