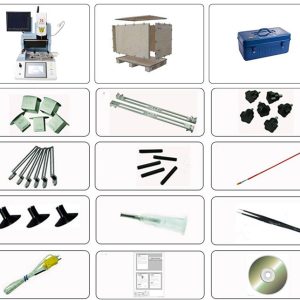

DH-G730 Ремонтная станция
Наличие:
Доступно для предзаказа
Особенности
- Полуавтоматическая паяльная станция DH-G730 оснащается точной оптической системой выравнивания.
- Цветная оптическая система с функциями сплит-видения, два цветовых разделения, увеличение/уменьшение и микро-регулировка, оснащенная устройством обнаружения аберрации, с автоматической фокусировкой и программным обеспечением.
- CCD камера усиление до 200x, с функцией регулировки яркости верхнего/нижнего света, точность монтажа составляет 0,01 мм.
- Автоматическая распайка, установка и пайка.
- Встроенное инфракрасное лазерное позиционирование, помогает быстро позиционировать PCB.
- Монтажная головка со встроенным устройством для испытания давления, чтобы защитить PCB от повреждения.
- Встроенный вакуум в монтажной головке автоматически поднимается на чип в корпусе с шариковыми выводами после распайки.
Доступно для предзаказа
Полуавтоматическая паяльная станция DH-G730 оснащается точной оптической системой выравнивания. Цветная оптическая система с функциями сплит-видения, два цветовых разделения, увеличение/уменьшение и микро-регулировка, оснащенная устройством обнаружения аберрации, с автоматической фокусировкой и программным обеспечением. CCD камера усиление до 200x, с функцией регулировки яркости верхнего/нижнего света, точность монтажа составляет 0,01 мм.
Автоматическая распайка, установка и пайка. Встроенное инфракрасное лазерное позиционирование, помогает быстро позиционировать PCB. Монтажная головка со встроенным устройством для испытания давления, чтобы защитить PCB от повреждения.
Встроенный вакуум в монтажной головке автоматически поднимается на чип в корпусе с шариковыми выводами после распайки.
| Модель | DH-G730 Ремонтная станция |
|---|---|
| Макс. мощность | 2500 Вт 22 А |
| Диапазон температур | 25~320 градусов Цельсия |
| 3 независимых нагревателя | Верхний воздушный нагреватель 1200 Вт, нижний воздушный нагреватель 1200 Вт |
| Стабилизатор напряжения | 220в±10 % 50/60Hz |
| Электронное оснащение | 7 ”сенсорный экран + Высокоточный интеллектуальный модуль управления температурой + Драйвер шагового двигателя + PLC + ЖК-дисплей + Оптическое разрешение система CCD + лазер |
| Контроль температуры | K-сенсор замкнутый контур + PID Автоматическая компенсация температуры + температурный модуль, точность температуры в пределах ± 2 ℃. |
| PCB позиционирования | V-паз + Универсальное крепление + подвижная полка PCB |
| Применимая печатная плата размер | Все виды материнской платы для мобильного телефона |
| Применимый BGA Размер | Все виды мобильных телефонов чип в корпусе с шариковыми выводами |
| Габаритные размеры (ДxШxВ) | 500x450x680 мм |
| Размеры упаковки (ДxШxВ) | 700x760x580 мм |
| Вес Нетто/Брутто | 38/55 кг |
