Станки для намотки проводов

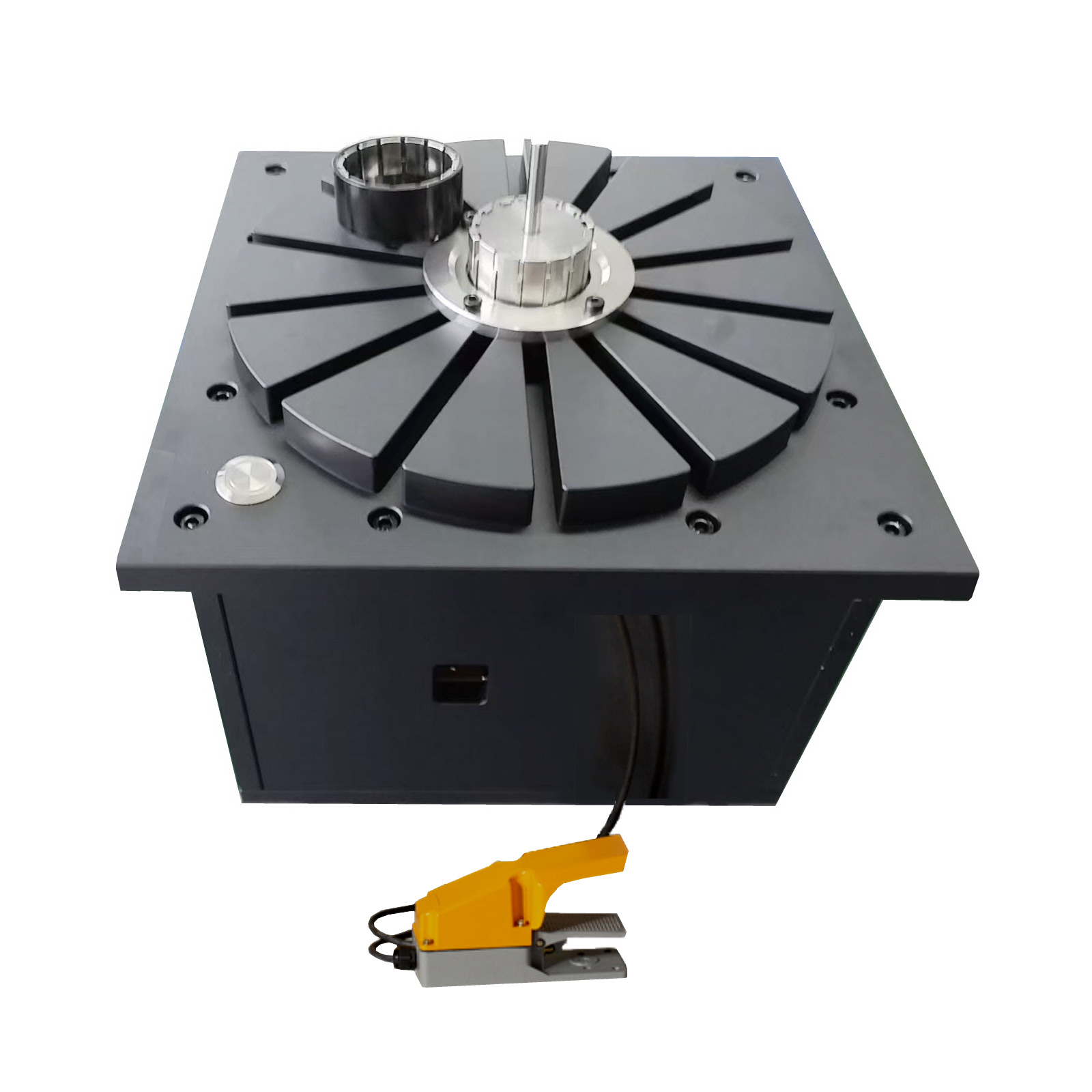

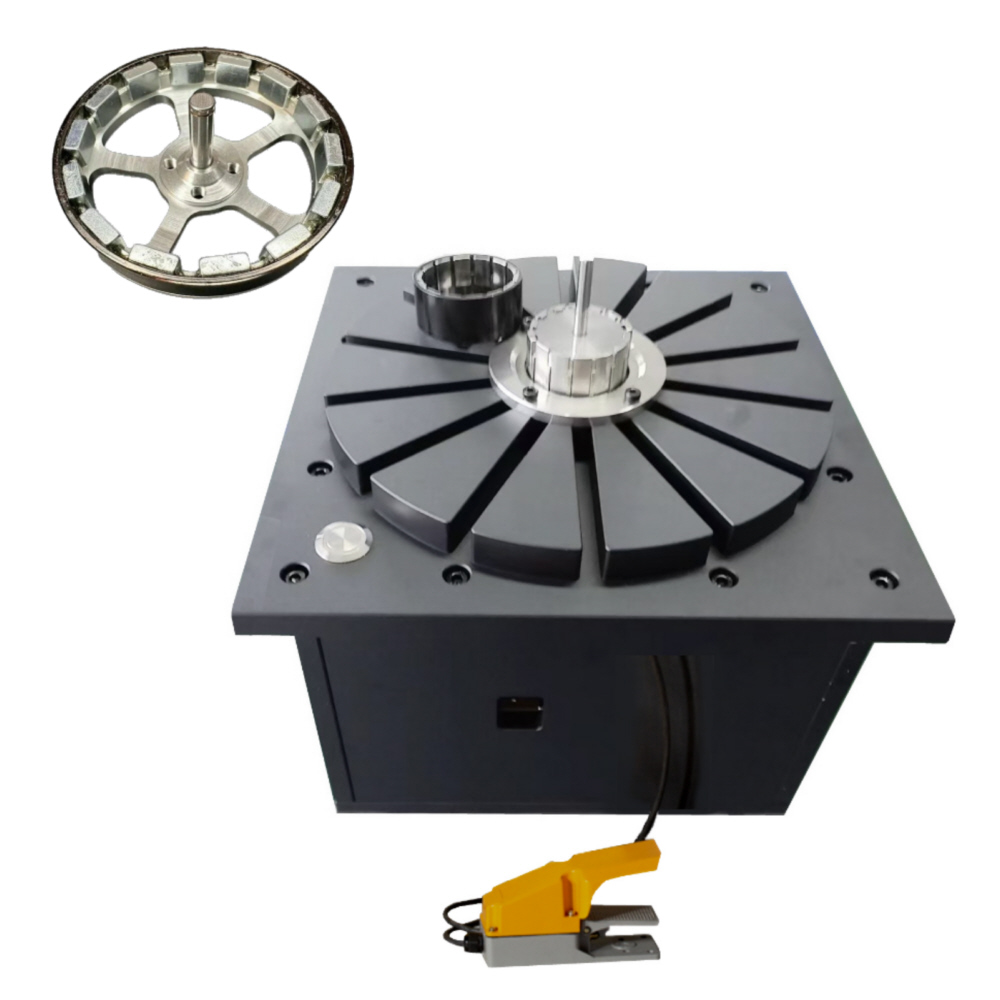

JT-MIN ручной станок для вставки магнитов в ротор электромоторов
Наличие:
Доступно для предзаказа
Особенности:
- Точное позиционирование: Гарантирует правильное размещение магнитов, предотвращая их повреждение или неправильную ориентацию
- Работа с намагниченными магнитами: Благодаря ручному управлению и оснастке, станок позволяет вставлять уже намагниченные магниты, преодолевая их силу притяжения
- Повышение качества: Снижает риск ошибок и дефектов сборки, что критично для балансировки ротора
- Производительность: Ускоряет процесс сборки по сравнению с ручной установкой без инструмента.
Доступно для предзаказа

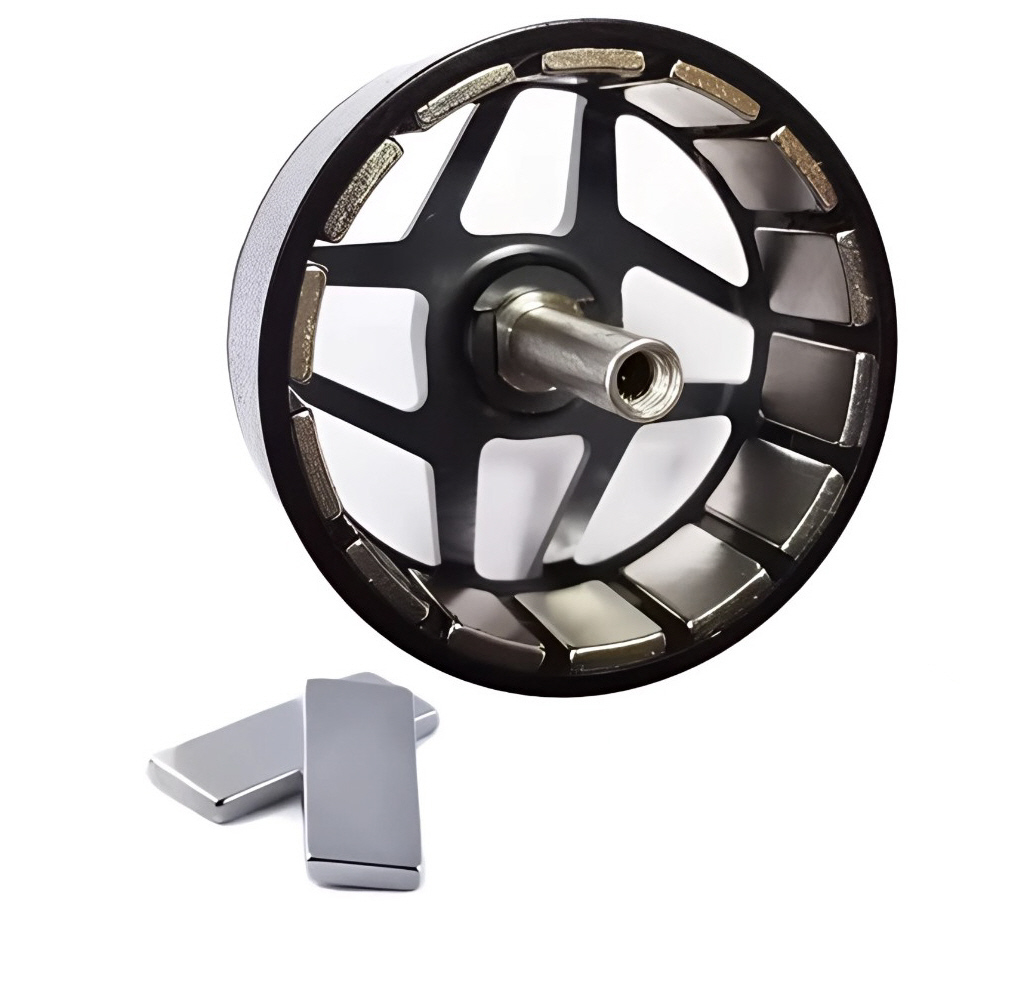

JT-MIN ручной станок для вставки магнитов в ротор электромоторов предназначен для точной, безопасной и позиционированной установки постоянных магнитов (включая намагниченные) в пазы или на поверхность ротора, преимущественно в бесщеточных двигателях постоянного тока (BLDC), обеспечивая высокую повторяемость и надежность крепления при мелкосерийном или опытном производстве.
Полярность магнитов предварительно устанавливается вручную на дисковом зажиме; станок не имеет контроля полярности

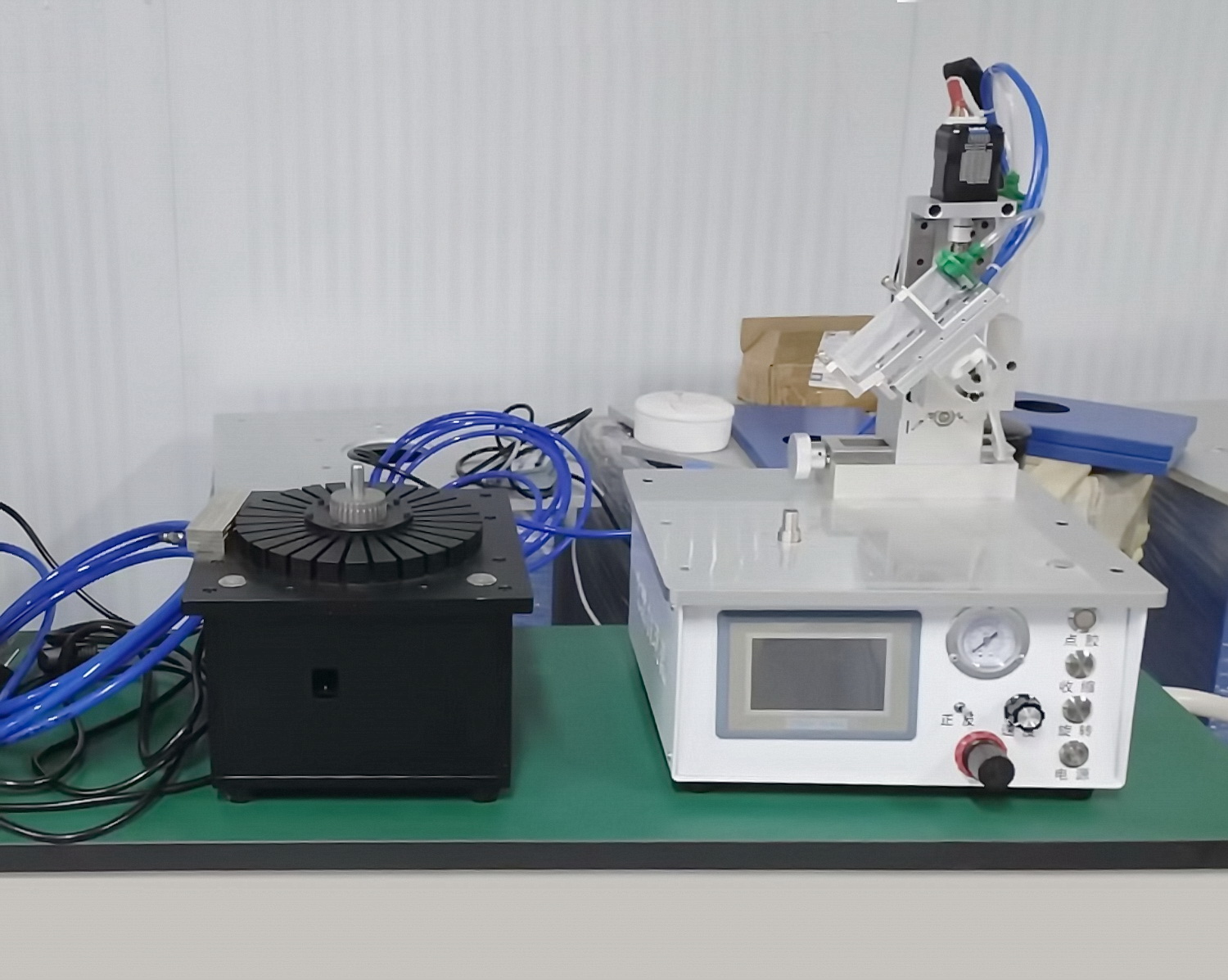

В данном станке отсутствует функция нанесения клея. Для нанесения клея рекомендуем приобрести роторный диспенсер для клея: LHDJ410 или th-2004l1-k или sp300
Область применения:
- Станок применяется при производстве роторов для BLDC моторов в бытовой технике, электроинструментах и автомобильных компонентах
Основные функции станка:
- Ручная подача магнита на круглый инструмент станка,
- Ручная приклейка кольца,
- ручное удержание кольца на инструменте станка,
- включение ножного переключателя для запуска станка,
- автоматическая установка магнита с помощью пневматического цилиндра.
- Ручная разгрузка ротора.
Смотреть похожее оборудование …
| Модель | JT-MIN ручной станок для вставки магнитов в ротор электромоторов |
|---|---|
| Производственная мощность | 400-450 шт./ч (без учета времени ручной разгрузки) |
| Кол-во станций | Одна станция |
| Давление воздуха | 0.4-0.6МПа 6 кг/см² |
| Источник питания | 220 В/50–60 Гц |
| Габаритные размеры (ДxШxВ) | 300x480x320 мм |
| Размеры упаковки (ДxШxВ) | 400x6000x450 мм |
| Вес Нетто/Брутто | 12/19Кг |
